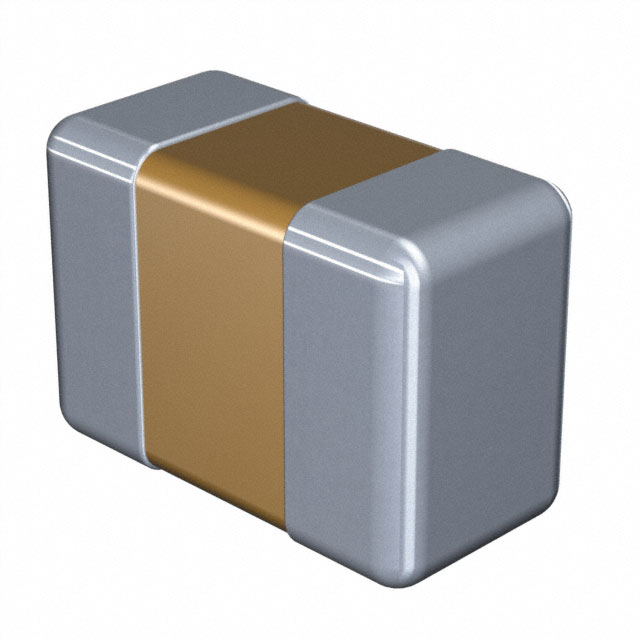

C1005NP01H331J050BA

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 330pF ±5% C0G(NP0) 50V 0402 贴片安装 1mm*500μm*500μm
供应商型号: 4338469
供应商: 海外现货
标准整包数: 10
TDK 陶瓷电容 C1005NP01H331J050BA

C1005NP01H331J050BA概述


    产品简介


    本产品为TDK的多层陶瓷片式电容器系列,型号涵盖C1005(0402英寸)、C1608(0603英寸)、C2012(0805英寸)、C3216(1206英寸)、C3225(1210英寸)、C4532(1812英寸)和C5750(2220英寸)。这些电容器具有商业级和高温应用能力,适用于一般电子设备如音频视频设备、通信设备、家用电器、娱乐设备、计算机设备等。它们不适用于航空设备、运输设备、医疗设备、发电控制设备、核电相关设备等高安全要求的应用场景。

    技术参数


    - 类型:C1005(0402英寸),C1608(0603英寸),C2012(0805英寸),C3216(1206英寸),C3225(1210英寸),C4532(1812英寸),C5750(2220英寸)
    - 最大操作温度:150°C
    - 容值范围:1 pF至47 µF
    - 温度系数:NP0型的温度系数为0±30 ppm/°C,可在-55°C至+150°C范围内稳定工作
    - 额定电压:从4V到630V不等
    - 耐压等级:最高可达630V(C5750)
    - 封装尺寸:见下表
    | 尺寸代码 | 长度(mm) | 宽度(mm) | 厚度(mm) | 终端宽度(mm) |

    | C1005 | 1.00 | 0.50 | 0.50 | 0.10 |
    | C1608 | 1.60 | 0.80 | 0.80 | 0.20 |
    | C2012 | 2.00 | 1.25 | 1.25 | 0.20 |
    | C3216 | 3.20 | 1.60 | 1.60 | 0.20 |
    | C3225 | 3.20 | 2.50 | 2.50 | 0.20 |
    | C4532 | 4.50 | 3.20 | 3.20 | 0.20 |
    | C5750 | 5.70 | 5.00 | 2.80 | 0.20 |

    产品特点和优势


    1. 宽温域:能够在极端条件下(-55°C至+150°C)正常工作,尤其适合高温度环境。
    2. 优异的温度和直流偏置特性:提供NP0型,具有稳定的温度和直流偏置特性。
    3. 高可靠性:采用多层陶瓷结构,具备卓越的机械强度和可靠性。
    4. 兼容性:符合REACH、RoHS和无铅标准,环保可靠。

    应用案例和使用建议


    应用案例
    - 电源管理:适用于开关电源中的滤波电路,提高电源系统的稳定性和效率。
    - 信号处理:在高频信号处理中用于噪声抑制、平滑滤波和共振电路。
    - 电机控制:用于IGBT、SiC和GaN等高温度设备的外围电路中,确保长期稳定性。
    使用建议
    - 在设计时,考虑到保护电路和备用电路的设计,以确保长时间的安全稳定运行。
    - 对于新设计项目,优先选择最新推荐的产品,避免使用灰色背景标示的产品。

    兼容性和支持


    这些电容器可广泛应用于多种设备,具备良好的兼容性。制造商提供了详细的交付规范,强烈建议客户获取这些交付规范以了解产品的规格和安全性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现短路 | 确保正确安装,检查接线,避免接触不良 |
    | 高温环境下工作不稳定 | 确认产品选型是否满足温度要求,必要时采取散热措施 |
    | 无法达到预期性能 | 检查焊接质量,确保良好的电气连接 |

    总结和推荐


    这些多层陶瓷片式电容器凭借其广泛的温度适用范围、高可靠性及出色的电气性能,适用于多种高要求的应用场景。总体而言,它们是高性能应用的理想选择,特别适用于工业、汽车、通讯等领域。然而,在设计新的高安全要求的应用时,需要进一步确认产品是否符合特殊要求。鉴于上述特点,强烈推荐这些电容器作为高品质的电源管理和信号处理组件。

C1005NP01H331J050BA参数

参数
电容值 330pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C1005NP01H331J050BA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

C1005NP01H331J050BA数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK C1005NP01H331J050BA C1005NP01H331J050BA数据手册

C1005NP01H331J050BA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.1718
100+ ¥ 0.1541
500+ ¥ 0.1302
2500+ ¥ 0.125
5000+ ¥ 0.1166
10000+ ¥ 0.1145
50000+ ¥ 0.1125
100000+ ¥ 0.1125
库存: 9490
起订量: 330 增量: 0
交货地:
最小起订量为:100
合计: ¥ 15.41
