B32671L9103J000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 10nF ±5% 聚丙烯 1KV 250V 通孔安装 13mm*5mm*11mm
供应商型号: 3519039
供应商: 海外现货
标准整包数: 10

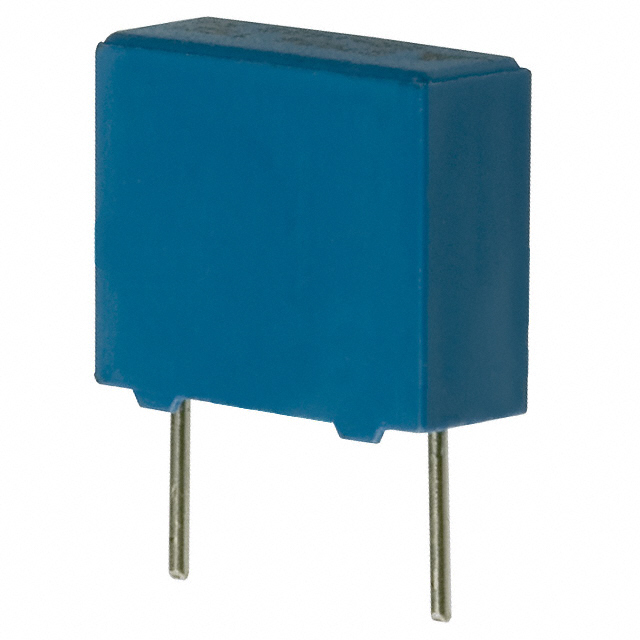

TDK 薄膜电容 B32671L9103J000

B32671L9103J000概述

    # 高品质金属化聚丙烯薄膜电容器(MKP)技术手册

    产品简介


    B32671L 和 B32672L 系列金属化聚丙烯薄膜电容器(MKP) 是由 TDK 公司旗下的 EPCOS 制造的高品质电子元器件,专为高电压交流和高温环境设计。这些电容器适用于各种高要求的应用领域,如电子镇流器(谐振电路)、开关电源(SMPS)、高频交流负载和脉冲电路等。其小型化设计和出色的电气性能使其成为众多行业领域的理想选择。

    技术参数


    | 参数 | 规格范围 |

    | 工作电压范围(VAC) | 160-900 |
    | 工作电压范围(VDC) | 250-2000 |
    | 标称电容值(nF) | 1.0-1000 |
    | 最大工作温度(℃) | 125 |
    | 尺寸 | 多种规格,最大尺寸为 11.0×18.5×18.0 mm |
    | 寿命 | 在 85°C 下可达 200,000 小时 |
    特殊性能
    - 非常高的交流电压能力:适用于各种频率范围。
    - 非常小的体积:高能量密度设计。
    - 高耐压能力:承受短时间峰值电压。
    - 高脉冲承受能力:适合高电流和脉冲电路。

    产品特点和优势


    1. 高性能材料:采用聚丙烯(PP)作为介质,具有优异的耐热性和绝缘性。
    2. 环保合规:符合 RoHS 标准,且可提供无卤素版本。
    3. 可靠性卓越:达到 AEC-Q200D 标准,具备极低的故障率(< 1×10⁻⁹/h)。
    4. 多样化终端接口:提供直插式接线端子和定制长度选项。
    5. 标记清晰:产品编号、生产日期等信息均清晰可见,便于追踪和管理。

    应用案例和使用建议


    应用场景
    - 电子镇流器:用于谐振电路,提高能效和可靠性。
    - SMPS 电源:在高效率转换器中稳定运行。
    - 脉冲电路:适合处理高频和高压尖峰信号。
    使用建议
    1. 注意最大电压限制:根据具体型号和电容值选择合适的额定电压,避免过载。
    2. 脉冲使用需谨慎:严格按照 dV/dt 和 k0 值操作,确保电容器安全运行。
    3. 匹配环境温度:确保实际运行温度不超过 125°C 的最大允许值。

    兼容性和支持


    兼容性
    - 与其他标准封装设备完全兼容,方便集成到现有系统中。
    - 支持多种包装形式,包括散装、带状包装和卷轴包装。
    支持服务
    - 提供详尽的技术文档和安装指南。
    - 提供售后服务和技术咨询,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容老化导致性能下降 | 定期检查并更换老化的电容器 |
    | 运行中出现过热现象 | 确保良好散热条件,并降低工作电压 |
    | 脉冲响应异常 | 检查输入电压是否超出 dV/dt 限值 |

    总结和推荐


    综合评估
    - 优点:
    - 出色的电气性能和稳定性。
    - 环保设计符合行业标准。
    - 小型化设计节省空间。
    - 适用范围:
    - 适用于高电压、高功率密度的设计需求。

    推荐结论
    B32671L 和 B32672L 系列电容器是工业和消费电子领域中值得信赖的选择。其高性能、耐用性和易用性使其成为各种复杂电路的理想元器件。对于需要高可靠性和长寿命的应用场景,强烈推荐使用此系列电容器。

B32671L9103J000参数

参数
电容值 10nF
容差 ±5%
介电材料 聚丙烯
额定电压-DC 1KV
ESR-等效串联电阻 -
额定电压-AC 250V
长*宽*高 13mm*5mm*11mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32671L9103J000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32671L9103J000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32671L9103J000 B32671L9103J000数据手册

B32671L9103J000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.6814
100+ ¥ 1.5521
500+ ¥ 1.4486
1000+ ¥ 1.4227
2000+ ¥ 1.4227
库存: 5367
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 16.81
