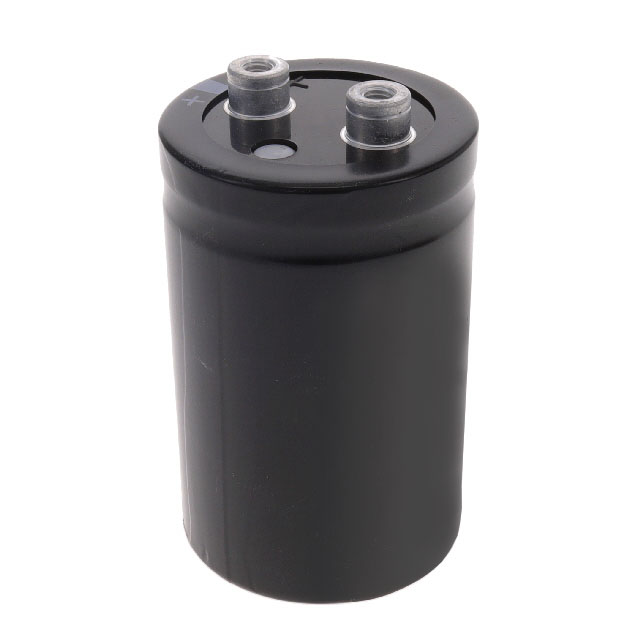

B43713B9478M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 4.7mF 400V ±20% 26mΩ@ 100Hz 15000h@ 85°C 15.1A@ 100Hz 插件 底座安装,螺纹安装 76.9mm*96.7mm*97.7mm
供应商型号: 495-B43713B9478M000-ND
供应商: Digi-Key
标准整包数: 1
TDK 铝电解电容 B43713B9478M000

B43713B9478M000概述

    铝电解电容器(带螺纹端子)B43713 和 B43733 技术手册

    1. 产品简介


    铝电解电容器带螺纹端子,型号为 B43713 和 B43733,是高可靠性、长寿命的系列电容器。主要应用于频率转换器、风力发电转换器、太阳能逆变器和专业电源等领域。这些电容器具备高纹波电流能力、小尺寸、优异的电气特性和可靠的焊接结构,适用于要求长期稳定性的应用场合。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电压 VR | 200 至 500 V DC |
    | 脉冲电压 VS | 1.15 x VR (VR ≤ 250 V DC)
    1.10 x VR (VR ≥ 350 V DC) |
    | 额定电容 CR | 820 至 33000 μF |
    | 容量容差 | ±20% |
    | 损耗角正切 tan δ | ≤ 0.20 (20 °C, 120 Hz) |
    | 泄漏电流 Ileak | (20 °C, 5 min) |
    | 自感 ESL | d = 51.6 mm: 约 15 nH
    d ≥ 64.3 mm: 约 20 nH |
    | 长寿命(85 °C) | 15000 小时 (VR 200...450 V)
    12000 小时 (VR 500 V) |
    | 最大阻抗比 | -25°C / 20°C: 5 (VR ≤ 250 V)
    -40°C / 20°C: 21 (VR ≤ 250 V) |

    3. 产品特点和优势


    B43713 和 B43733 具备以下特点和优势:
    - 高纹波电流能力:在特定条件下,最高可达 89 A。
    - 长使用寿命:在 85 °C 下可达到 15000 小时。
    - 极好的电气特性:具有低损耗角正切和小泄漏电流。
    - 可靠的设计:采用全焊接结构,确保可靠电气接触。
    - 温度适应性强:可在 -40 °C 至 +85 °C 温度范围内工作。
    - PAPR 端子:提供反向极性保护。
    - 热管理优化:基座冷却设计可将纹波电流能力提高至两倍。

    4. 应用案例和使用建议


    这些电容器广泛应用于频率转换器、风力发电系统、太阳能逆变器和专业电源设备中。为了确保最佳性能,建议在安装时采用适当的散热措施,例如使用强制空气冷却。在选择具体型号时,需根据应用所需的电压和电容值来确定合适的规格。

    5. 兼容性和支持


    B43713 和 B43733 与标准的电气连接装置兼容,可使用环形夹、夹具或螺纹杆进行安装。厂商提供了详尽的安装指南和支持文档,确保用户能够正确使用这些电容器。此外,用户还可以通过电话或邮件联系销售办公室获取进一步的支持。

    6. 常见问题与解决方案


    1. 如何延长电容器的使用寿命?
    - 在85°C下运行时,确保不超过规定的纹波电流上限。使用强制空气冷却可以进一步提升纹波电流能力。
    2. 如何选择合适的型号?
    - 根据应用所需的电压和电容值,参考型号列表选择合适的产品。
    3. 如何处理低温环境下的电容器性能问题?
    - 注意在低温环境下的阻抗增加,并适当调整电路设计以应对这一变化。

    7. 总结和推荐


    综上所述,B43713 和 B43733 铝电解电容器具备卓越的电气特性和可靠性,特别适合在频率转换器、风力发电系统和太阳能逆变器等应用场景中使用。由于其出色的性能和长久的使用寿命,强烈推荐在需要高性能电容器的应用中采用这些产品。

B43713B9478M000参数

参数
电容值 4.7mF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 26mΩ@ 100Hz
纹波电流 15.1A@ 100Hz
工作寿命 15000h@ 85°C
长*宽*高 76.9mm*96.7mm*97.7mm
通用封装 插件
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

B43713B9478M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43713B9478M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43713B9478M000 B43713B9478M000数据手册

B43713B9478M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
