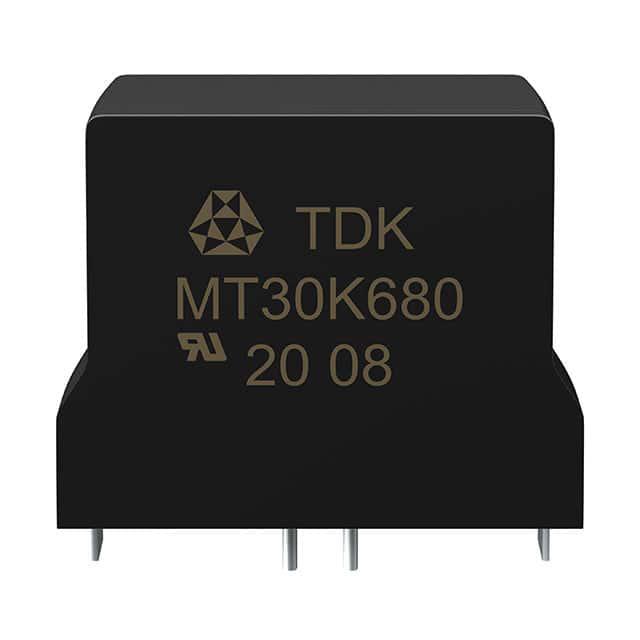

B72230M0421M401

产品分类: 压敏电阻
厂牌: TDK
产品描述: 680V 25KA 1 612V 748V 560V 420V 700J 1.15nF@1kHz 通孔安装 34mm(长度)*14mm(高度)
供应商型号: 3416003
供应商: 海外现货
标准整包数: 1

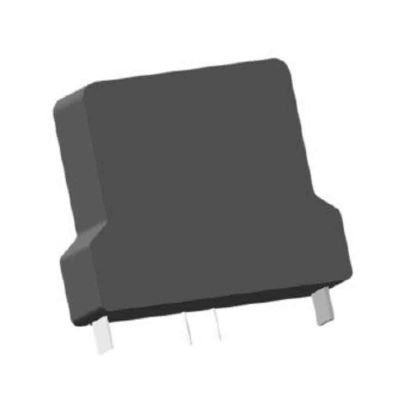

TDK 压敏电阻 B72230M0421M401

B72230M0421M401概述

    金属氧化物压敏电阻(热保护型)

    产品简介


    本产品是一种金属氧化物压敏电阻,专门设计用于热保护。型号为MT30系列,包含B72230M M401等不同规格。这类产品广泛应用于浪涌保护装置、交流/直流配电、逆变器、不间断电源(UPS)、电信设备及家用电器等领域。

    技术参数


    以下是从技术手册中提取的关键技术规格和性能参数:
    | 产品型号 | 额定盘径 (mm) | 运行最大交流电压 (V) | 峰值浪涌电流 (kA) | 电容 (pF) |

    | MT30K150M4 | 30 | 150 | 25 | 3250 |
    | MT30K320M4 | 30 | 320 | 25 | 1600 |
    | MT30K385M4 | 30 | 385 | 25 | 1250 |
    | MT30K420M4 | 30 | 420 | 25 | 1150 |
    | MT30K510M4 | 30 | 499 | 25 | 950 |
    | MT30K550M4 | 30 | 499 | 25 | 900 |
    | MT30K680M4 | 30 | 680 | 25 | 710 |
    | MT30K750M4 | 30 | 750 | 25 | 500 |
    工作环境温度范围为-40°C到+85°C,存储温度相同。响应时间小于25纳秒,具有UL94-V0阻燃等级(黑色),防护等级为IP20,耐压大于等于2500V(AC)。

    产品特点和优势


    - 高浪涌电流能力:可达25 kA,满足严格的浪涌保护要求。
    - 认证与合规性:通过UL1449和IEC61643-11标准认证,适用于多种安全应用。
    - 紧凑设计:采用专利封装技术,具有小巧尺寸。
    - 远程信号接触:可实现远程监测与控制。

    应用案例和使用建议


    此类压敏电阻广泛应用于电力系统中的浪涌保护,例如在电网和通信设备中,能够有效保护下游设备免受过电压损伤。在使用过程中,建议确保良好的散热条件,避免快速冷却,特别是在波峰焊接时,温度控制尤为重要。

    兼容性和支持


    本产品可以与其他符合相应标准的电子元件良好兼容。制造商提供详细的技术支持和服务,包括现场技术支持和故障排查服务。客户还可以访问制造商的官方网站以获取更多的产品文档和支持信息。

    常见问题与解决方案


    - Q: 如何正确焊接?
    - A: 使用松香型焊剂或非活性焊剂,建议手动焊接不超过350°C/3秒,或者采用波峰焊接,但需要严格控制预热阶段和焊浴温度。

    - Q: 如何防止产品损坏?
    - A: 避免产品跌落,不要用手直接触摸,同时避免污染电极表面。

    总结和推荐


    总体来看,TDK的MT30系列金属氧化物压敏电阻具备优异的浪涌保护性能和紧凑的设计,非常适合需要高性能浪涌保护的应用场景。尽管价格可能较高,但考虑到其稳定可靠的表现,依然推荐用于关键设备的保护。此外,制造商提供的完善的支持服务也为最终用户提供了额外保障。

B72230M0421M401参数

参数
压敏电压 680V
能量 700J
最小压敏电压 612V
最大直流电压 560V
不同频率时的电容 1.15nF@1kHz
最大压敏电压 748V
浪涌电流 25KA
电路数 1
最大交流电压 420V
长*宽*高 34mm(长度)*14mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

B72230M0421M401厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72230M0421M401数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72230M0421M401 B72230M0421M401数据手册

B72230M0421M401封装设计

查看详情并下载
Symbol
Footprint
3D Model
