B88069X2180S102

产品分类: 陶瓷气体放电管(GDT)
厂牌: TDK
产品描述: EPCOS 气体放电管, 直流击穿电压1400V, 最大浪涌电流 15kA
供应商型号: A-B88069X2180S102
供应商: 云汉优选
标准整包数: 100

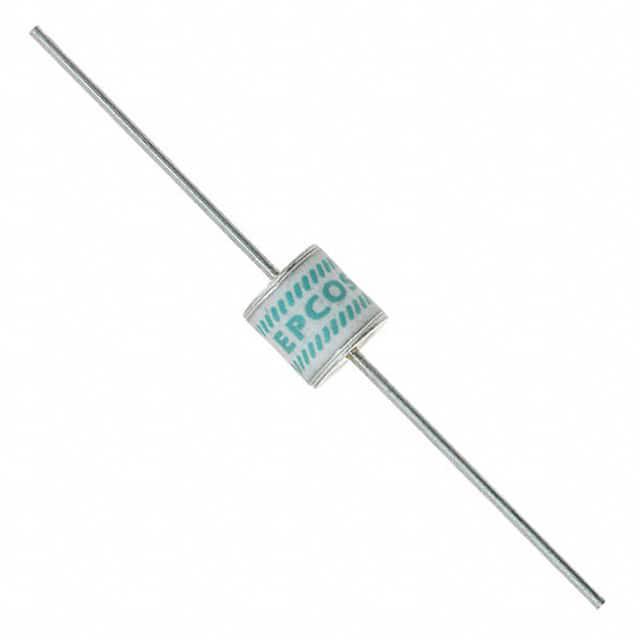

TDK 陶瓷气体放电管(GDT) B88069X2180S102

B88069X2180S102概述


    产品简介


    本产品为TDK Electronics AG生产的型号为B88069X2180S102的浪涌保护器(Surge Arrester),属于2电极式浪涌保护器(2-electrode Arrester)。该产品广泛应用于电源系统、消费电子产品以及白色家电等领域,以提供有效的过电压保护。

    技术参数


    | 参数 | 规格 |

    | 订购代码 | B88069X2180S102 |
    | 型号 | A71-H14X |
    | 直流击穿电压(1) | 1400 V |
    | 击穿电压容差 | ±20% |
    | 冲击击穿电压(100 V/µs) | < 2100 V |
    | 冲击击穿电压(1 kV/µs) | < 2200 V |
    | 额定服务寿命(10次操作) | 50 Hz, 1 s, 10 A |
    | 额定服务寿命(1次操作) | 50 Hz, 0.18 s, 65 A |
    | 绝缘电阻(100 VDC) | > 10 GΩ |
    | 电容值(1 MHz) | < 1 pF |
    | 弧电压(1 A) | ~ 20 V |
    | 光弧转换电流 | < 0.5 A |
    | 光弧电压 | ~ 160 V |
    | 重量 | 约2 g |
    | 操作温度范围 | -40...+125°C |
    | 存储温度范围 | -40...+125°C |

    产品特点和优势


    该浪涌保护器具有以下几个显著特点:
    - 标准尺寸:便于集成到各种电路设计中。
    - 快速响应时间:能够在短时间内抑制电压波动。
    - 长期稳定性能:使用寿命长且性能稳定。
    - 低电容值:降低对信号传输的影响。
    - 高绝缘电阻:确保良好的电气隔离性能。
    - 符合RoHS标准:环保材料,无有害物质。

    应用案例和使用建议


    - 家用电器:如冰箱、洗衣机等,可有效保护设备免受雷击或电网不稳定造成的损害。
    - 工业控制:适用于各种工业控制系统,如PLC等。

    建议在使用时注意:
    - 定期检查连接情况,避免因接触不良导致的电弧放电。
    - 在极端环境下使用时,需特别注意产品的温度和湿度限制。

    兼容性和支持


    该产品支持波峰焊接工艺,焊接参数如下:
    - 焊接温度:263°C ±3°C
    - 浸焊时间:小于3秒
    厂商提供了详尽的技术支持,可在遇到问题时及时联系。

    常见问题与解决方案


    1. 问题:产品在高温下失效。
    - 解决方法:检查安装环境,确保温度不超过最大操作温度。
    2. 问题:产品无法正常响应过电压。
    - 解决方法:确认连接正确,检查接地情况。

    总结和推荐


    总体而言,该型号浪涌保护器具有较高的性价比和技术先进性,在多种应用场景中表现优异。我们强烈推荐使用此产品,特别是对于需要严格过电压保护的应用场景。但请注意,使用前应仔细阅读所有安全警告并遵循制造商的指导。

B88069X2180S102参数

参数
直流火花放电 1.4KV
脉冲放电电流(8/20μs) 10KA
极数 2
故障安全保护
长*宽*高 7.9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

B88069X2180S102厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B88069X2180S102数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷气体放电管(GDT) TDK B88069X2180S102 B88069X2180S102数据手册

B88069X2180S102封装设计

查看详情并下载
Symbol
Footprint
3D Model
