B88069X2500T502

产品分类: 陶瓷气体放电管(GDT)
厂牌: TDK
产品描述: 2 2KA 否 2.5KV 通孔安装
供应商型号: 3597418
供应商: element14
标准整包数: 1

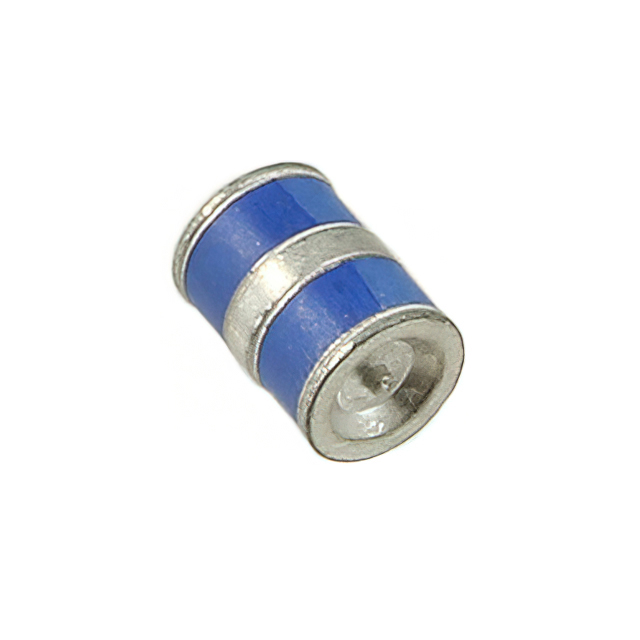

TDK 陶瓷气体放电管(GDT) B88069X2500T502

B88069X2500T502概述

    # 高效浪涌保护器EM2500X技术手册

    产品简介


    EM2500X是一款紧凑型的2电极浪涌保护器(Surge Arrester),以其小巧尺寸和卓越性能在市场上脱颖而出。 这款产品专为AC电源线设备、消费类电子以及电源系统设计,适用于广泛的工业和家庭应用场景。它凭借快速响应、稳定性能和RoHS兼容性成为可靠的安全防护选择。

    技术参数


    以下是EM2500X的关键技术规格:
    | 参数名称 | 值 | 单位 |
    |
    | 直流击穿电压(标称) | 2500 | V |
    | 击穿电压公差 | ±20 | % |
    | 冲击击穿电压(100 V/µs) | <3800 | V |
    | 冲击击穿电压(1 kV/µs) | <3600 | V |
    | 绝缘电阻 | >1 GΩ
    | 容量(1 MHz) | <1 pF
    | 额定使用寿命 | 10次(1 A) | 次 |
    | 工作温度范围 | -40 至 +125 | °C |
    | 推荐存储温度范围 | +5 至 +35 | °C |
    | 推荐存储湿度范围 | 45 至 80 | % |
    | 推荐存储期限 | ≤2 | 年 |

    产品特点和优势


    1. 非常小的尺寸:体积小巧,易于集成到各种紧凑型电路板设计中。
    2. 快速响应时间:有效抑制瞬间过电压,保护敏感电子元件。
    3. 稳定性能:在整个生命周期内保持一致的电气性能。
    4. 低电容设计:减少对信号线路的干扰,特别适合高频率应用。
    5. 高绝缘电阻:确保组件运行期间的稳定性。
    6. RoHS兼容性:符合环保标准,适于全球市场销售。

    应用案例和使用建议


    应用案例:
    - 家庭和工业电力线保护:防止雷击或其他瞬态事件引起的电压波动。
    - 消费类电子产品:为笔记本电脑、电视和其他家用电器提供安全防护。
    - 电源模块:保护电源单元免受意外电压冲击的影响。
    使用建议:
    - 正确连接:确保安装时正负极标识准确无误。
    - 避免过度负载:长时间过电流可能导致设备损坏,需合理设计电路。
    - 定期检查:对长期运行设备进行定期检测以保证其正常工作状态。

    兼容性和支持


    EM2500X与主流PCB制造工艺完全兼容,并支持无铅焊接。此外,EPCOS公司提供了详尽的技术支持文档以及在线资源,帮助客户快速上手并解决任何潜在问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备接通后出现异常噪音 | 检查接触点是否有损坏,必要时更换部件 |
    | 浪涌保护器过热 | 减少连续电流应力,优化电路布局 |
    | 产品无法正常触发 | 确认供电电压未超出最大承受范围 |

    总结和推荐


    综合评估:
    EM2500X以其卓越的小型化设计、快速响应能力和稳定的电气性能,在同类产品中表现出色。特别是在低压和中压电力保护领域,该产品展示了强大的竞争力。
    是否推荐:
    强烈推荐!对于需要高性能浪涌保护的应用场景,EM2500X是一个理想的选择。其优越的技术指标和广泛适用性使其成为现代电子系统的首选保护装置。
    如果您有任何疑问或需求,请随时联系我们的技术支持团队,我们将竭诚为您服务!

B88069X2500T502参数

参数
故障安全保护
直流火花放电 2.5KV
脉冲放电电流(8/20μs) 2KA
极数 2
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B88069X2500T502厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B88069X2500T502数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷气体放电管(GDT) TDK B88069X2500T502 B88069X2500T502数据手册

B88069X2500T502封装设计

查看详情并下载
Symbol
Footprint
3D Model
