首页  >  产品百科  >  B88069X8740B502

B88069X8740B502

产品分类: 陶瓷气体放电管(GDT)
厂牌: TDK
产品描述: EPCOS 气体放电管, 直流击穿电压230V, 通孔, 最大浪涌电流 25kA
供应商型号: UA-B88069X8740B502
供应商: 海外现货
标准整包数: 1

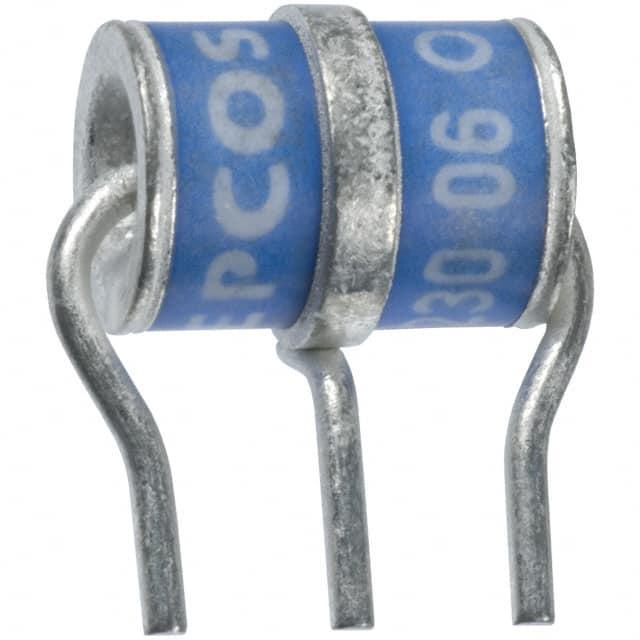

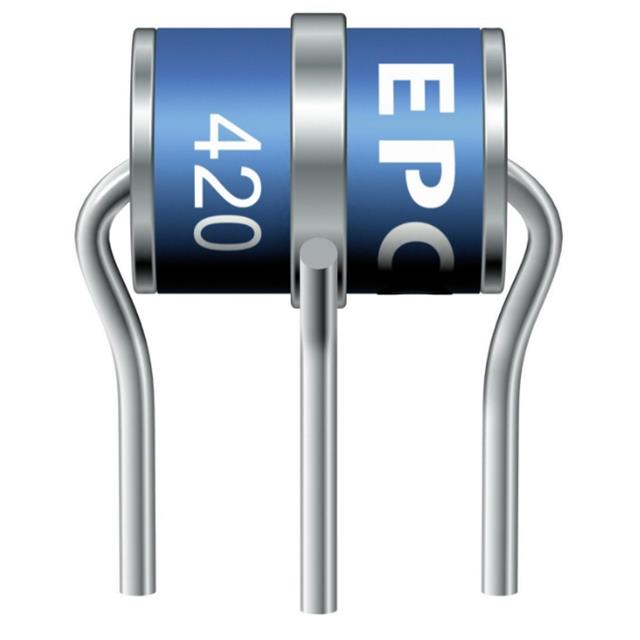

TDK 陶瓷气体放电管(GDT) B88069X8740B502

B88069X8740B502概述


    产品简介


    本篇技术手册介绍了型号为T23-A230X的浪涌保护器(Surge Arrester)。该产品属于三电极结构(3-electrode),主要功能是提供线保护、站保护以及基站保护。其广泛应用于通信、电力及工业控制等领域。

    技术参数


    以下是浪涌保护器T23-A230X的技术参数列表:
    | 参数 | 值 |

    | 订单代码 | B88069X8740B502 |
    | 系列/类型 | T23-A230X |
    | 直流击穿电压 | 230 V |
    | 击穿电压容差 | ±20 % |
    | 冲击击穿电压(100 V/µs)| < 400 V |
    | 冲击击穿电压(1 kV/µs)| < 350 V |
    | 额定使用寿命(10次操作) | 50 Hz; 1 s; 10 A |
    | 额定使用寿命(1次操作) | 50 Hz; 0.18 s; 50 A |
    | 绝缘电阻(100 VDC) | > 10 GΩ |
    | 电容(1 MHz) | < 1.5 pF |
    | 横向延时时间 | < 0.2 µs |
    | 弧电压(1 A) | ~ 35 V |
    | 发光到弧转换电流 | < 1 A |
    | 发光电压 | ~ 200 V |
    | 重量 | 约 2 g |
    | 工作和存储温度范围 | -40 ... +125 °C |
    | 气候类别(IEC 60068-1) | 40/125/21 |

    产品特点和优势


    - 标准尺寸:设计紧凑,适合各种应用场合。
    - 快速响应时间:能够在短时间内有效抑制过电压。
    - 高电流额定值:能承受大电流冲击。
    - 稳定性能:长期使用性能保持稳定。
    - 低电容:减少信号延迟,适用于高频应用。
    - 高绝缘电阻:保证电气安全。
    - RoHS兼容:环保材料,符合国际环保标准。

    应用案例和使用建议


    应用案例
    浪涌保护器T23-A230X广泛应用于通信网络、电力系统和工业控制系统中,以保护设备免受雷击、电网波动和其他外部因素引起的瞬态电压的影响。
    使用建议
    1. 确保安装位置远离高电压源:避免在过高电压环境下运行,以免影响使用寿命。
    2. 定期检查维护:建议定期检查设备状态,确保其正常工作。
    3. 正确处理和存放:应小心搬运,避免掉落或损坏。
    4. 注意环境温度:确保设备工作在规定的温度范围内。

    兼容性和支持


    浪涌保护器T23-A230X与多种电子设备兼容,适用于各种电路设计。制造商提供了详尽的支持文档和技术支持服务,以帮助用户正确安装和使用该产品。

    常见问题与解决方案


    常见问题
    1. 设备过热:在长时间电流冲击下可能变得过热。
    2. 声音噪音:如果接触不良,电流负载可能导致火花和响声。
    3. 损坏后继续使用:不得继续使用已经损坏的浪涌保护器。
    解决方案
    1. 避免超负荷运行:遵循手册建议的电流额定值,确保设备安全。
    2. 定期检查接触点:确保接触点完好无损。
    3. 立即更换损坏设备:一旦发现设备损坏,应立即停止使用并更换新设备。

    总结和推荐


    浪涌保护器T23-A230X以其小巧的体积、出色的性能和广泛的应用领域脱颖而出。其高电流额定值和稳定的工作性能使其成为保护敏感电子设备的理想选择。然而,使用者应注意遵守正确的安装和维护指南,以确保设备的最佳性能和延长使用寿命。因此,强烈推荐该产品用于需要高可靠性保护的应用场合。

B88069X8740B502参数

参数
脉冲放电电流(8/20μs) 20KA
极数 3
故障安全保护
直流火花放电 230V
长*宽*高 13.4mm(长度)*10.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘
