首页  >  产品百科  >  B88069X5600S102

B88069X5600S102

产品分类: 陶瓷气体放电管(GDT)
厂牌: TDK
产品描述: 2 2KA 否 2KV 通孔安装 6mm(长度)
供应商型号: 2529321
供应商: 海外现货
标准整包数: 1

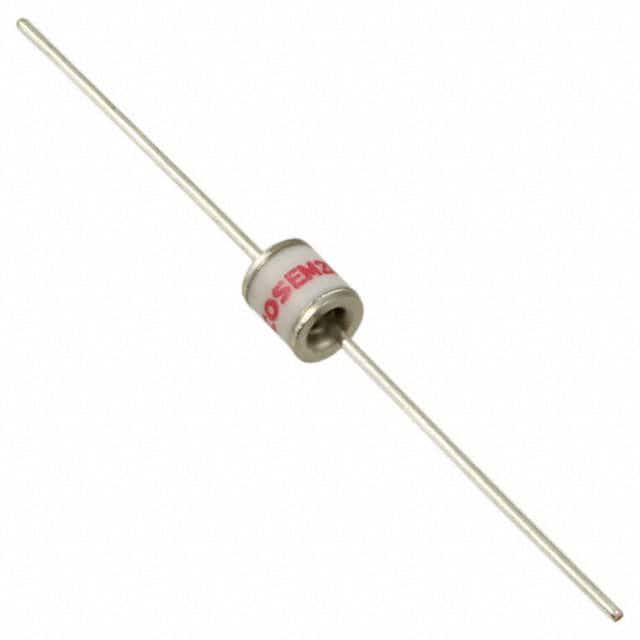

TDK 陶瓷气体放电管(GDT) B88069X5600S102

B88069X5600S102概述

    Surge Arrester B88069X5600S102 技术手册

    产品简介


    Surge Arrester B88069X5600S102 是一款2电极避雷器,属于EM2000X系列。此避雷器设计用于保护各类设备免受过电压的影响,广泛应用于交流电源线装置、消费电子产品、电源供应器及调制解调器等领域。其紧凑的尺寸、快速响应时间和稳定的工作性能使其成为许多电子系统中的理想选择。

    技术参数


    - 型号: EM2000X
    - 订购代码: B88069X5600S102
    - 尺寸: 待补充(请参见产品说明书中的尺寸图)
    - 重量: 约0.7克
    - 操作温度范围: -40°C至+90°C
    - 储存温度范围: -40°C至+90°C
    - 气候类别 (IEC 60068-1): 40/90/21
    - 直流火花击穿电压: 2000V ± 20%
    - 冲击火花击穿电压 (100 V/µs): < 3400V
    - 冲击火花击穿电压 (1 kV/µs): < 4100V
    - 服务寿命:
    - 10次操作,50Hz,1秒,1.5A
    - 300次操作,8/20µs,100A
    - 3次操作,8/20µs,2kA
    - 1次操作,8/20µs,2.5kA
    - 绝缘电阻 (100V DC): > 1 GΩ
    - 电容 (1 MHz): < 1 pF
    - 弧电压 (1 A): 约30V
    - 放电到弧过渡电流: < 0.5 A
    - 放电电压: 约85V

    产品特点和优势


    Surge Arrester B88069X5600S102 具有多项显著特点和优势,使其在市场上具有很高的竞争力:
    - 体积小: 极度节省空间的设计,适合高密度安装需求。
    - 响应速度快: 快速响应确保了最佳的保护效果。
    - 长期稳定性: 长时间使用后仍能保持出色的性能。
    - 低电容: 减少对电路的影响。
    - 高绝缘电阻: 提高了产品的可靠性。
    - 符合RoHS标准: 环保设计,符合国际环保标准。

    应用案例和使用建议


    Surge Arrester B88069X5600S102 主要应用于交流电源线装置、消费电子产品、电源供应器及调制解调器等领域。例如,在消费电子设备中,可以有效防止因雷击或电源波动导致的过电压损害。为了确保最佳使用效果,建议:
    - 安装时避免直接连接到电源网络,以减少电流应力。
    - 使用时需注意避免长时间高温运行,以防发热损坏。
    - 保证良好的电路设计,避免电磁场和电离辐射对避雷器的影响。

    兼容性和支持


    此避雷器与同类产品高度兼容,适用于广泛的电子系统。厂商提供详尽的技术支持,包括售后服务和技术咨询。订购数量为100件一包,采用带状包装,便于生产和安装。

    常见问题与解决方案


    - 问题: 如何判断避雷器是否损坏?
    - 解决方案: 观察是否有明显的物理损伤或通过电气测试确认其功能是否正常。
    - 问题: 避雷器是否需要定期更换?
    - 解决方案: 按照制造商的指导进行检查,根据具体使用情况决定是否更换。
    - 问题: 如何处理损坏的避雷器?
    - 解决方案: 不得重复使用损坏的避雷器,必须予以妥善处理或更换。

    总结和推荐


    总体而言,Surge Arrester B88069X5600S102 在紧凑设计、快速响应和稳定性能方面表现出色,非常适合各类需要保护设备免受过电压影响的应用场合。它具备诸多独特功能和优势,如低电容、高绝缘电阻等,能够在多种环境中发挥出色表现。我们强烈推荐此款产品用于相关电子系统的防护。

B88069X5600S102参数

参数
极数 2
故障安全保护
直流火花放电 2KV
脉冲放电电流(8/20μs) 2KA
长*宽*高 6mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 弹夹装

B88069X5600S102厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B88069X5600S102数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷气体放电管(GDT) TDK B88069X5600S102 B88069X5600S102数据手册

B88069X5600S102封装设计

查看详情并下载
Symbol
Footprint
3D Model
