B88069X4330B152

产品分类: 陶瓷气体放电管(GDT)
厂牌: TDK
产品描述: 2 20KA 否 3KV 底座安装,螺纹安装,铰轴安装 17.4mm(长度)
供应商型号: 871-B88069X4330B152
供应商: Mouser
标准整包数: 1

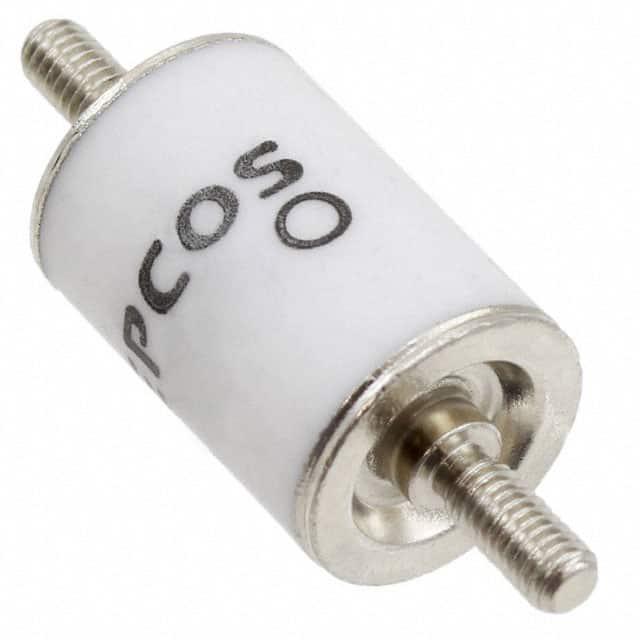

TDK 陶瓷气体放电管(GDT) B88069X4330B152

B88069X4330B152概述


    产品简介


    浪涌保护器(Surge Arrester)
    本产品为一种标准尺寸的二电极浪涌保护器,型号为V10-H30X,订购代码为B88069X4330B152。该产品广泛应用于工业领域,主要用于对电气系统进行过电压保护。其具有快速响应时间、高绝缘电阻和稳定的性能表现等特点,符合RoHS标准,适合在各种恶劣环境下长期稳定运行。

    技术参数


    | 参数 | 规格 |

    | 最大电流等级 | - |
    | DC火花放电电压 | 3000 V (±25%) |
    | 冲击火花放电电压 | <4500 V (99%) |
    | 灭弧电压 | ~30 V |
    | 发光到电弧过渡电流 | <1 A |
    | 发光电压 | ~200 V |
    | 工作温度范围 | -40°C ... +125°C |
    | 绝缘电阻 | >10 GΩ (100 VDC) |
    | 电容 | <1.5 pF (1 MHz) |
    | 质量 | ~8 g |

    产品特点和优势


    1. 标准尺寸:易于安装,适用于多种应用场景。
    2. 最大电流等级:能够承受较高的电流冲击。
    3. 快速响应时间:能够在最短时间内响应电压变化,提供有效的保护。
    4. 稳定性能:长期使用性能保持稳定,不随时间发生显著变化。
    5. 高绝缘电阻:有效隔离电路,防止漏电现象。
    6. RoHS兼容:符合环保要求,无有害物质。

    应用案例和使用建议


    应用案例:
    该产品常用于电力传输和配电系统中,用于保护关键设备免受雷击和电网异常引起的电压波动。例如,在高压输电线路中,可以将这种浪涌保护器串联在关键设备前端,以吸收过高的瞬态电压,避免对设备造成损害。
    使用建议:
    1. 在安装时应确保接线正确,保证浪涌保护器能够正常工作。
    2. 定期检查接线端子是否有氧化或松动现象,及时维护。
    3. 长时间负载电流会使其发热,应注意散热,避免长时间连续工作导致损坏。

    兼容性和支持


    根据手册中的信息,该浪涌保护器具有良好的兼容性,可以与其他标准电气元件和设备配合使用。制造商提供了详细的技术支持和服务,以确保客户能够正确使用和维护产品。建议客户在安装前仔细阅读相关文档,确保正确安装和操作。

    常见问题与解决方案


    1. 问题: 设备在安装后仍出现过电压现象。
    解决方案: 检查浪涌保护器的安装位置是否正确,确保没有遗漏或错误连接。同时,确认浪涌保护器的型号是否适用于当前的应用场景。
    2. 问题: 设备接线端子有松动现象。
    解决方案: 检查并紧固接线端子,确保接触良好。若有必要,更换新的接线端子。
    3. 问题: 设备过热。
    解决方案: 减少连续工作的时间,改善散热条件。避免在高温环境中长时间运行。

    总结和推荐


    总结:
    浪涌保护器B88069X4330B152以其小巧紧凑的设计、卓越的性能和稳定的表现,在各类工业应用中表现出色。其独特的设计使其在过电压保护方面具有明显的优势,特别适用于需要高度可靠性保护的关键场合。
    推荐:
    鉴于该产品在性能和稳定性方面的卓越表现,强烈推荐使用此浪涌保护器。然而,在使用过程中应注意遵循手册中的注意事项和警告,确保正确安装和维护,以达到最佳的保护效果。

B88069X4330B152参数

参数
极数 2
故障安全保护
直流火花放电 3KV
脉冲放电电流(8/20μs) 20KA
长*宽*高 17.4mm(长度)
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

B88069X4330B152厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B88069X4330B152数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷气体放电管(GDT) TDK B88069X4330B152 B88069X4330B152数据手册

B88069X4330B152封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.667 ¥ 250.6862
5+ $ 25.5096 ¥ 215.5561
10+ $ 23.5332 ¥ 198.8555
50+ $ 19.494 ¥ 164.7243
100+ $ 16.6425 ¥ 140.6291
300+ $ 16.632 ¥ 140.5404
库存: 371
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 250.68
