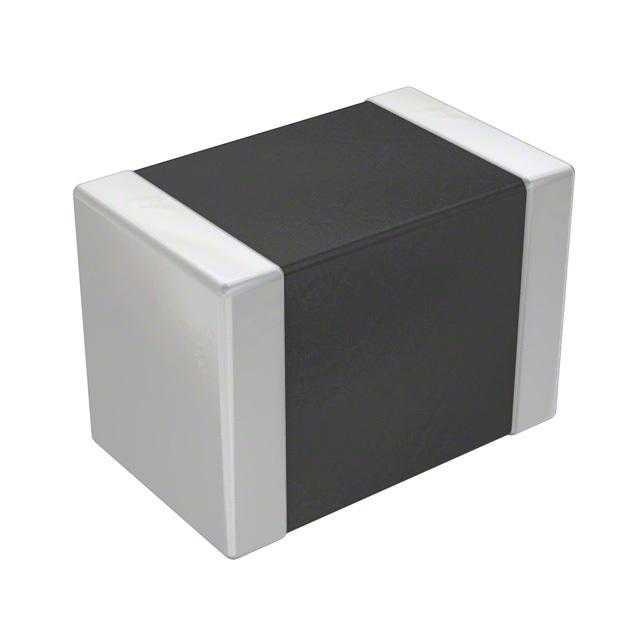

B72510T40M62V9

产品分类:
厂牌: TDK
产品描述:
供应商型号: CSCS-B72510T40M62V9
供应商: 海外现货
标准整包数: 1
TDK  B72510T40M62V9

B72510T40M62V9概述

    # Ceramic Transient Voltage Suppressors (CTVS)

    产品简介


    陶瓷瞬态电压抑制器(CTVS)是一种采用多层结构的压敏电阻(MLVs),属于标准系列。CTVS主要用于移动电话及其配件、数据总线应用、控制电子设备、照明/LED设备和医疗设备中的静电放电(ESD)保护,同时也用于智能电表和测量设备、安全系统的浪涌电流保护。

    技术参数


    基本规格
    - 型号: CTVS标准系列
    - 额定电压(VRMS): 4V至130V
    - 最大直流工作电压(VDC,max): 5.5V至170V
    - 最大浪涌电流(8/20 μs): 2A至1200A
    - 最大能量吸收(2ms): 7.5mJ至12000mJ
    - 最大功耗(Pdiss,max): 3mW至20mW
    - 最大钳位电压(Vclamp,max): 17V至340V
    - 操作温度范围:
    - 小于等于0603尺寸:-55°C至+125°C
    - 大于0603尺寸:-40°C至+85°C
    - 存储温度范围:
    - 小于等于0402尺寸:-40°C至+125°C
    - 大于0603尺寸:-55°C至+150°C
    - 响应时间(tresp): <0.5ns
    电气规格
    | 型号 | 订购代码 | 最大额定电压(VRMS,max) | 最大直流电压(VDC,max) | 最大浪涌电流(Isurge,max) | 最大能量吸收(Wmax) | 最大功耗(Pdiss,max) | 最高操作温度(Top,max) |

    | CT0201S4AHSG | B72440T8040S160 | 4V | 5.5V | - | - | - | +85°C |
    | CT0402L4G | B72590T0040L060 | 4V | 5.5V | 20A | 30mJ | 3mW | +85°C |
    | CT0402M4G | B72590T0040M060 | 4V | 5.5V | 20A | 7.5mJ | 3mW | +85°C |
    封装尺寸
    - 0201(0603)
    - 0402(1005)
    - 0603(1608)
    - 0805(2012)
    - 1206(3216)
    - 1210(3225)
    - 1812(4532)
    - 2220(5750)

    产品特点和优势


    CTVS的主要特点如下:
    1. 可靠性的ESD保护: 可承受高达8kV接触放电和15kV空气放电(符合IEC 61000-4-2, 等级4标准)。
    2. 强大的浪涌电流防护能力: 能承受高达1200A的浪涌电流。
    3. 双向保护: 适用于各种应用环境。
    4. 长期ESD稳定性: 适合长期运行环境。
    5. RoHS兼容且无铅: 符合环保要求。
    6. PSpice仿真模型可用: 方便进行电路设计仿真。
    这些特点使得CTVS在各种应用场景中具有很高的可靠性和灵活性。

    应用案例和使用建议


    应用案例
    CTVS广泛应用于多种设备和系统中,例如:
    - 移动电话和配件: 在设备受到外部ESD冲击时提供保护。
    - 数据总线: 保障数据传输过程中的稳定性和安全性。
    - 控制电子设备: 防止浪涌电流损坏敏感电路。
    - 智能电表: 保护设备免受异常电流的影响。
    使用建议
    1. 正确选择型号: 根据具体应用的需求选择合适的型号和规格,例如根据操作环境温度选择合适的工作温度范围。
    2. 合理布局: 设计合理的印刷电路板布局,确保信号路径最短且不受干扰。
    3. 避免过度焊接: 确保焊接过程中的温度和时间控制,防止因过热导致的损坏。

    兼容性和支持


    CTVS与大多数标准电子元器件和设备兼容,可以方便地集成到现有的电路设计中。制造商提供了全面的技术支持,包括电路设计指导和故障排除服务。

    常见问题与解决方案


    问题一: 如何判断CTVS是否正常工作?
    解决方案:
    - 检查设备是否能在规定的电压范围内正常工作,没有出现过早损坏的情况。
    问题二: 如何预防浪涌电流造成的损害?
    解决方案:
    - 定期检查电路并进行必要的维护,确保电路的稳定性和可靠性。

    总结和推荐


    综上所述,CTVS是一款具备高度可靠性和广泛应用潜力的产品。它通过其独特的特性和广泛的适用性,在各种关键应用中表现出色。强烈推荐将CTVS应用于需要高水平ESD和浪涌电流保护的场合。
    希望这篇文章能为您提供有价值的信息,并帮助您更好地了解和应用CTVS。
