B74111U0055M060

产品分类: TVS二极管/ESD抑制器
厂牌: TDK
产品描述: 7A 5.1V 7V 01005 贴片安装
供应商型号: 4141356
供应商: 海外现货
标准整包数: 10

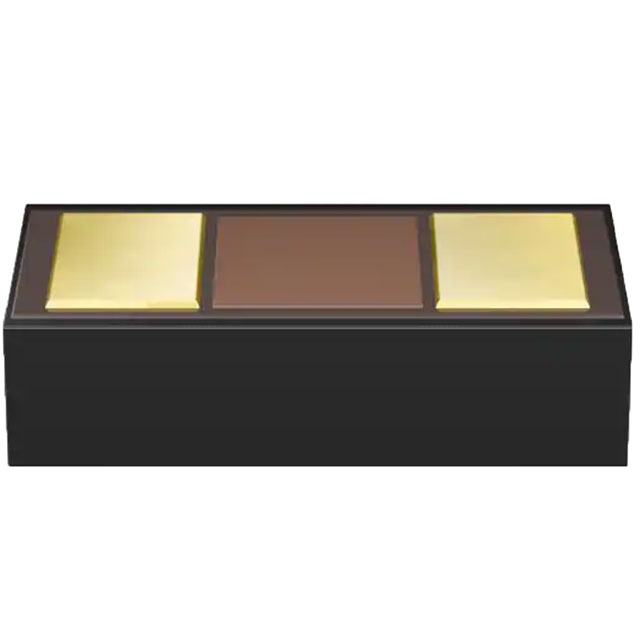

TDK TVS二极管/ESD抑制器 B74111U0055M060

B74111U0055M060概述


    产品简介


    TDK Electronics AG 的 SD01005SL-ULC102 系列 TVS 二极管 是一种用于保护高速 I/O 线路免受过电压冲击的产品。这款超低钳位电压和超低电容(ULC)类型的瞬态电压抑制器主要用于智能手机、笔记本电脑、平板电脑、可穿戴设备以及网络通信设备等需要紧凑空间的应用场景。这些设备在面对瞬时高压尖峰时,必须具备可靠的过电压防护措施,而本产品正是为此目的设计的。

    技术参数


    - 最大直流工作电压: 5.5 V (I/O 到 GND)
    - ESD 稳健性: 空气和接触放电(符合 IEC 61000-4-2 标准)15 kV
    - 浪涌峰值脉冲电流(符合 IEC 61000-4-5 标准): 7.0 A
    - 环境温度范围: -40°C 至 +125°C
    - 电击穿电压 (IBR = 1 mA, I/O 到 GND): 7.0 V 至 12.0 V
    - 漏电流 (VRWM = 5.5 V): 1 nA 至 50 nA
    - 电容 (f = 1 MHz, VDC,bias = 0 V): 0.45 pF
    - 钳位电压 (ITLP = 8 A, TLP 100 ns): 3.9 V
    - 动态电阻 (ITLP 范围: 8 至 16 A, TLP): 0.15 Ω

    产品特点和优势


    1. 双向 ESD 保护: 适用于一条高速 I/O 线路,提供高达 15 kV 的 ESD 保护。
    2. 高可靠性: 符合 IEC 61000-4-2 和 IEC 61000-4-5 标准,提供卓越的浪涌保护能力。
    3. 超低钳位电压和电容: 钳位电压仅为 3.9 V (ITLP = 8 A),电容为 0.45 pF (f = 1 MHz),确保最小信号失真。
    4. 小封装: 仅有 0.10 mm 高度的超小型芯片级封装,适用于紧凑空间设计。
    5. 多用途接口保护: 支持 USB、HDMI、Thunderbolt、Firewire、DVI、DisplayPort、S-ATA、SWP/NFC 等多种接口。

    应用案例和使用建议


    这款 TVS 二极管广泛应用于各类便携式电子设备及网络通信设备中。例如,在智能手机和平板电脑中,它能够保护高速 USB 接口免受静电和浪涌的影响。为了最大化其保护效果,建议在设计时将 TVS 二极管并联到被保护电路中,以确保在出现瞬时高压时能够迅速响应。此外,考虑到其低漏电流和超低钳位电压特性,应避免在高温环境下过度使用,以防止电气特性降级。

    兼容性和支持


    - 兼容性: 该产品可以与不同类型的高速接口兼容,如 USB、HDMI 等,适用性强。
    - 支持和维护: 厂商提供了详尽的安装和焊接指南,以确保最佳的安装效果和长期可靠性。对于复杂的应用场景,建议联系技术支持获取专业帮助。

    常见问题与解决方案


    1. 问题: 如何确保最佳的焊接质量?
    - 解决办法: 建议遵循 IEC 60068-2-58 推荐的焊接工艺曲线,进行预热、再流焊和冷却处理,确保焊点稳定且无缺陷。
    2. 问题: 如何存储 TVS 二极管以保持其性能?
    - 解决办法: 存储时应保持在指定的温度和湿度范围内,避免暴露于有害气体环境中,确保包装密封完好,以防损坏。
    3. 问题: 在使用过程中如何防止表面污染?
    - 解决办法: 处理和组装时应佩戴手套,避免直接用手触碰元件,同时保证工作环境清洁无尘。

    总结和推荐


    TDK Electronics AG 的 SD01005SL-ULC102 系列 TVS 二极管 具备出色的过电压保护能力和紧凑的封装尺寸,适用于高速接口的保护需求。其低钳位电压和超低电容特性使其能够在不影响信号传输质量的前提下提供高效保护。对于需要在紧凑空间内实现可靠 ESD 和浪涌保护的电子产品,这款 TVS 二极管是理想的选择。强烈推荐在高端便携式电子设备和网络通信设备的设计中采用。

B74111U0055M060参数

参数
击穿电压 7V
峰值脉冲电流 7A
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 5.1V
通用封装 01005
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

B74111U0055M060厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B74111U0055M060数据手册

厂牌 PDF简要描述 下载
TDK TVS二极管/ESD抑制器 TDK B74111U0055M060 B74111U0055M060数据手册

B74111U0055M060封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4202
250+ ¥ 0.3549
1000+ ¥ 0.318
5000+ ¥ 0.3123
10000+ ¥ 0.3123
20000+ ¥ 0.3066
100000+ ¥ 0.3066
库存: 18365
起订量: 120 增量: 0
交货地:
最小起订量为:10
合计: ¥ 4.2
