B88069X2200S102

产品分类: 陶瓷气体放电管(GDT)
厂牌: TDK
产品描述: 2 10KA 否 3.5KV 通孔安装 7.9mm(长度)
供应商型号: 3597416
供应商: 海外现货
标准整包数: 1

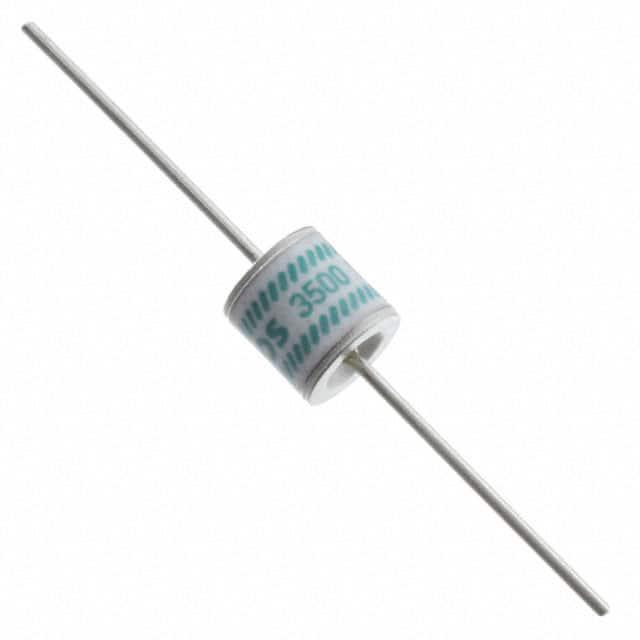

TDK 陶瓷气体放电管(GDT) B88069X2200S102

B88069X2200S102概述

    # 电子元器件产品技术手册

    产品简介


    本手册介绍了TDK Electronics AG生产的型号为B88069X2200的浪涌保护器。该浪涌保护器属于2电极结构,系列/类型为A71-H35X。它主要用于电源、消费电子产品以及空调等领域的电涌保护。该产品具有标准尺寸、快速响应时间、稳定的工作寿命、低电容、高绝缘电阻等特点,并符合RoHS标准。

    技术参数


    主要技术规格
    - 标称电压:3500 V
    - 直流火花放电电压:2800 V(最小值)至4200 V(最大值)
    - 脉冲火花放电电压(100 V/μs):≤ 4900 V(99%测量值),典型分布值<4800 V
    - 脉冲火花放电电压(1 kV/μs):≤ 5000 V(99%测量值),典型分布值<4900 V
    - 耐久性测试:10次操作,50 Hz,1秒,10 A;1次操作,50 Hz,0.18秒(9个周期),20 A;10次操作,8/20 μs,10 kA;1次操作,8/20 μs,15 kA
    - 绝缘电阻:>10 GΩ(100 V DC)
    - 电容:≤1 pF(1 MHz)
    - 弧电压:~20 V
    - 发热到弧电压转换电流:<1 A
    - 发光电压:~180 V
    - 重量:约2 g
    - 工作和存储温度范围:-40°C 至 +125°C
    - 气候分类(IEC 60068-1):40/125/21

    产品特点和优势


    该浪涌保护器具有以下几个独特优势:
    - 标准尺寸:便于集成于各种电路板设计中。
    - 快速响应时间:能在最短时间内抑制浪涌电压。
    - 稳定的工作寿命:保证长期使用中的性能稳定性。
    - 低电容:减少对信号的干扰。
    - 高绝缘电阻:提高设备的安全性。
    - RoHS兼容:符合环保要求,适用于多种应用场合。
    这些特点使得该产品在电源系统、消费电子产品和空调系统等领域具有广泛的应用前景。

    应用案例和使用建议


    应用案例
    - 电源供应系统:用于抑制电网波动带来的过电压。
    - 消费电子产品:例如电视机、电脑等,确保内部电子组件的安全。
    - 空调系统:抵御雷击或其他电磁干扰导致的浪涌电压。
    使用建议
    1. 避免过载:不要让浪涌保护器长时间承受过高的电流。
    2. 正确安装:确保接线无误,避免不当接线引发短路。
    3. 定期检查:定期检查以确保设备正常运行。

    兼容性和支持


    兼容性
    该浪涌保护器可与其他兼容的标准电气设备配合使用。但建议在具体应用中查阅相关文档,确认兼容性。
    支持信息
    - 认证:UL 1449 (E319264)
    - 制造商支持:TDK Electronics AG提供全面的技术支持和售后服务。

    常见问题与解决方案


    常见问题
    1. 设备发热:长时间过载可能导致设备过热。
    2. 响应时间慢:可能存在接线错误或设备故障。
    解决方案
    1. 过热处理:适当降低负载电流或增加散热措施。
    2. 响应时间慢:检查接线是否正确并更换可能损坏的设备。

    总结和推荐


    该浪涌保护器在技术参数和应用场景方面表现优异,具有良好的市场竞争力。它在电力系统、消费电子和空调系统等众多领域有着广泛的应用潜力。通过上述分析可以看出,该产品是值得推荐的。
    综上所述,TDK Electronics AG的B88069X2200浪涌保护器具备卓越的性能和可靠性,是一款非常值得购买的产品。

B88069X2200S102参数

参数
故障安全保护
直流火花放电 3.5KV
脉冲放电电流(8/20μs) 10KA
极数 2
长*宽*高 7.9mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 弹夹装

B88069X2200S102厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B88069X2200S102数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷气体放电管(GDT) TDK B88069X2200S102 B88069X2200S102数据手册

B88069X2200S102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 28.1457
5+ ¥ 23.7717
10+ ¥ 23.7717
20+ ¥ 22.8208
40+ ¥ 21.2994
100+ ¥ 20.9191
500+ ¥ 20.5387
1000+ ¥ 20.5387
库存: 199
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 28.14
