B88069X1420C102

产品分类: 陶瓷气体放电管(GDT)
厂牌: TDK
产品描述: 2 20KA 否 230V 20mm(长度)
供应商型号: 3597388
供应商: element14
标准整包数: 1

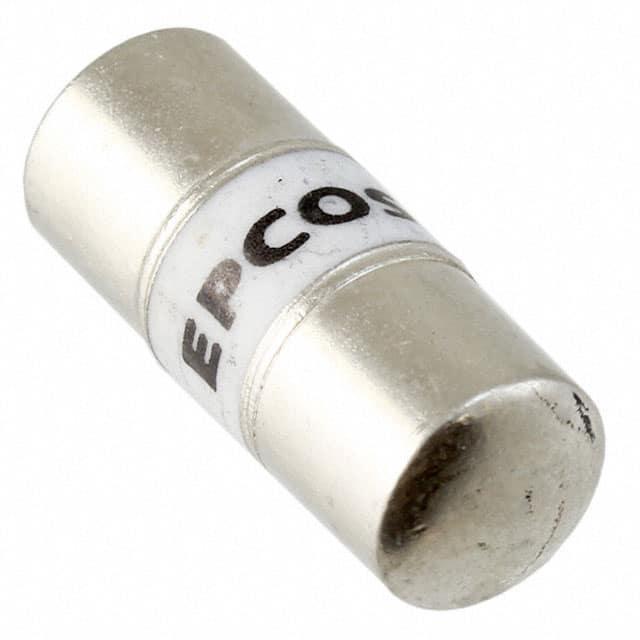

TDK 陶瓷气体放电管(GDT) B88069X1420C102

B88069X1420C102概述

    雷电保护器技术手册

    产品简介


    本技术手册提供了TDK Electronics制造的型号为A83-A230X的浪涌保护器(Surge Arrester)的产品详细信息。该设备属于双电极型浪涌保护器(2-Electrode Arrester),主要用于线路保护和用户设备保护。适用于分支交换(如主分配框架,MDF)的场合,确保电子设备免受雷击或电网异常导致的电压冲击损害。

    技术参数


    - 直流火花放电电压(DC Spark-over Voltage)
    - 最小值:184 V
    - 最大值:276 V
    - 容差:±20%
    - 冲击火花放电电压(Impulse Spark-over Voltage)
    - 100 V/μs条件下:< 550 V
    - 1 kV/μs条件下:< 450 V
    - 寿命测试(Service Life)
    - 50 Hz下,1秒内10次20 A操作
    - 50 Hz下,0.18秒内1次100 A操作
    - 8/20 μs脉冲下,1次25 kA操作
    - 10/350 μs脉冲下,1次2.5 kA操作
    - 10/1000 μs脉冲下,300次100 A操作
    - 绝缘电阻(Insulation Resistance)
    - 100 VDC条件下:> 10 GΩ
    - 电容(Capacitance)
    - 1 MHz条件下:< 1.5 pF
    - 电弧电压(Arc Voltage)
    - 1 A电流条件下:约15 V
    - 发光电压到电弧电压转换电流(Glow-to-Arc Transition Current)
    - 约0.5 A
    - 重量(Weight)
    - 约2.5 g
    - 工作温度范围(Operating Temperature)
    - -40 ... +125°C
    - 气候类别(Climatic Category)
    - IEC 60068-1:40/125/21

    产品特点和优势


    该浪涌保护器具有以下独特功能和优势:
    - 快速响应时间:确保在最短时间内响应并吸收过电压。
    - 高电流额定值:能承受多次高能量浪涌。
    - 稳定性能:在整个使用寿命期间保持稳定的性能。
    - 低电容:减少对信号的干扰。
    - 高绝缘电阻:提供可靠的绝缘性能。
    - RoHS兼容性:符合环保标准。
    这些特性使其成为各种电路保护应用的理想选择,在通信网络和其他需要高可靠性的场合表现出色。

    应用案例和使用建议


    这种浪涌保护器通常用于通信系统的线路保护,特别是在主分配框架(MDF)中。为了确保最佳性能,建议安装时遵循制造商的技术指南。例如,需要确保保护器连接正确且可靠,避免任何可能影响其性能的因素,如安装不当或接线不良。此外,要定期检查以确保其始终处于良好状态,防止因长时间过载而损坏。

    兼容性和支持


    该浪涌保护器支持TDK Electronics的产品序列和订单系统。若需进一步技术支持或维修服务,请联系TDK Electronics的客户服务部门。

    常见问题与解决方案


    1. 问题: 使用过程中出现发热现象?
    - 解决方案: 请确保浪涌保护器没有长时间处于过载状态,并按照制造商指南进行安装。

    2. 问题: 接触点故障?
    - 解决方案: 检查接线是否正确,如有损坏应立即更换。

    总结和推荐


    这款由TDK Electronics生产的A83-A230X型双电极浪涌保护器,以其出色的性能、稳定的工作表现和广泛的应用范围,成为市场上极具竞争力的产品。其快速响应时间和高电流额定值使其特别适合用于需要高度安全性的工业应用中。对于要求严格且环境复杂的通信基础设施,我们强烈推荐使用这款产品。

B88069X1420C102参数

参数
极数 2
故障安全保护
直流火花放电 230V
脉冲放电电流(8/20μs) 20KA
长*宽*高 20mm(长度)
零件状态 在售
包装方式 散装

B88069X1420C102厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B88069X1420C102数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷气体放电管(GDT) TDK B88069X1420C102 B88069X1420C102数据手册

B88069X1420C102封装设计

查看详情并下载
Symbol
Footprint
3D Model
