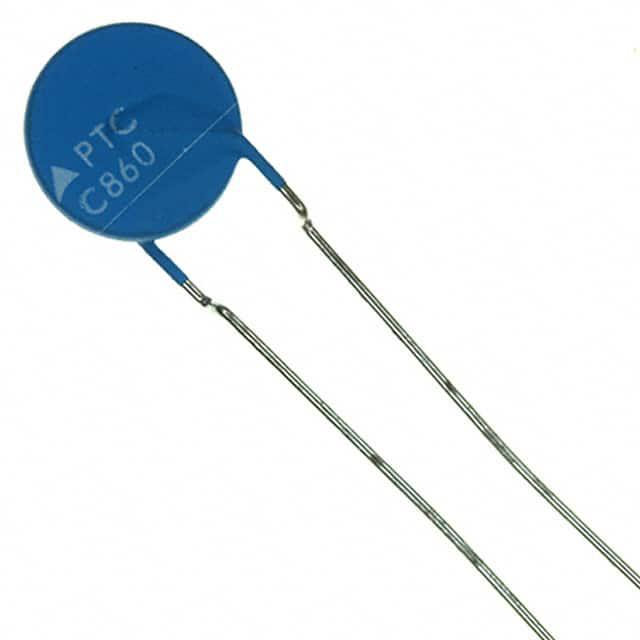

B59860C0120A070

产品分类: PTC可复位保险丝
厂牌: TDK
产品描述: 爱普科斯 PTC热敏电阻器 B598系列, 常温下15Ω, ±25%公差
供应商型号: UA-B59860C0120A070
供应商: 海外现货
标准整包数: 700
TDK PTC可复位保险丝 B59860C0120A070

B59860C0120A070概述

    PTC Thermistors for Overcurrent Protection

    1. 产品简介


    PTC(正温度系数)热敏电阻是一种用于过电流保护的电子元件,广泛应用于短路保护领域。它们的特点是能够在温度升高时增加电阻值,从而有效地限制电路中的电流。这些元件通过涂层的铅制盘片设计,具备多种型号以适应不同的电压需求,其中系列/类型为B598的产品尤其适用于230V的环境。此系列产品包括C810到C890等型号,具有良好的电气特性和耐久性。

    2. 技术参数


    | 参数 | 值 |

    | 最大工作电压 | 265V DC或230V AC |
    | 额定电压 | 230V DC或230V AC |
    | 开关周期数 | 100次 |
    | 温度公差 (Tref = 80°C或120°C) | ±25% |
    | 温度公差 (Tref = 130°C) | ±20% |
    | 工作温度范围 (V=0) | -40/+125°C |
    | 工作温度范围 (V=Vmax) | 0/+60°C |

    3. 产品特点和优势


    PTC热敏电阻的主要特点包括:
    - 快速响应时间
    - 适用于多种认证标准(如UL、VDE)
    - RoHS兼容
    - 不含铅端子
    - 标记明确(型号、制造商标志、参考温度及日期代码)
    这些特性使得PTC热敏电阻在实际应用中表现优异,提高了产品的可靠性和安全性,同时在市场上具备较强的竞争力。

    4. 应用案例和使用建议


    - 应用案例:
    - 短路保护:当电路发生短路时,PTC热敏电阻能够迅速增大电阻,限制电流并保护设备免受损害。
    - 过电流保护:例如在电机保护、电信设备保护等方面广泛应用。
    - 使用建议:
    - 在安装过程中,确保接触面清洁且无油污。
    - 严格遵循操作规范,防止热敏电阻表面受到污染。
    - 根据具体应用场景选择合适型号,考虑环境温度、电压和电流等因素的影响。

    5. 兼容性和支持


    - 该产品与大多数电子设备和系统兼容,可广泛应用于各种工业和商业环境中。
    - 生产商提供了详细的技术文档和支持服务,确保用户能够正确安装和使用这些热敏电阻。

    6. 常见问题与解决方案


    - 问题: 开关周期不足。
    - 解决办法: 检查连接和接线是否有松动或损坏,重新连接并检查电源稳定性。

    - 问题: 温度过高导致故障。
    - 解决办法: 确保散热良好,避免热敏电阻长时间处于高温环境下。

    - 问题: 无法正常切换。
    - 解决办法: 检查电压和电流设置是否符合要求,必要时调整相关参数。

    7. 总结和推荐


    PTC热敏电阻系列B598产品凭借其卓越的性能、快速响应时间和广泛的适用性,在多个领域内表现出色。该产品不仅满足了严格的认证标准,而且在各类应用中均能稳定可靠地运行。综上所述,强烈推荐使用PTC热敏电阻系列B598产品来实现高效可靠的过电流保护和短路保护功能。

B59860C0120A070参数

参数
跳闸时间 -
最大电压 265V
保持电流 140mA
跳闸电流 280mA
冷电阻 15Ω
最大额定电流 1.5A
最小初始态电阻值 -
最大跳断后电阻值 -
长*宽*高 11mm*5mm*14.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B59860C0120A070厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59860C0120A070数据手册

厂牌 PDF简要描述 下载
TDK PTC可复位保险丝 TDK B59860C0120A070 B59860C0120A070数据手册

B59860C0120A070封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 0.4913 ¥ 4.1167
1400+ $ 0.4713 ¥ 3.9491
2100+ $ 0.4325 ¥ 3.6244
库存: 96600
起订量: 700 增量: 700
交货地:
最小起订量为:700
合计: ¥ 2881.69
