B88069X1500S102

产品分类: 陶瓷气体放电管(GDT)
厂牌: TDK
产品描述: 2 20KA 否 250V 通孔安装 6.05mm(长度)
供应商型号: UA-B88069X1500S102
供应商: 海外现货
标准整包数: 100

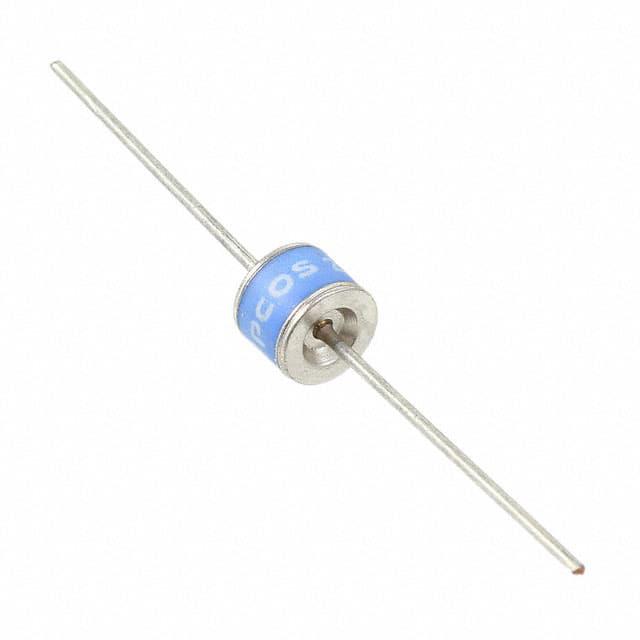

TDK 陶瓷气体放电管(GDT) B88069X1500S102

B88069X1500S102概述

    Surge Arrester A81-A250X 技术手册

    1. 产品简介


    Surge Arrester A81-A250X 是一种双电极避雷器,主要用于保护电气设备免受过电压的影响。其主要功能是将浪涌电流导至地面,从而防止高电压对设备造成损害。该产品广泛应用于电力传输系统、工业自动化设备以及电信设施等领域。

    2. 技术参数


    以下是该产品的关键技术参数:
    - 直流击穿电压(Spark-over voltage): 250 ± 20 V
    - 冲击击穿电压:
    - 100 V/µs 下:99% 测量值 < 550 V
    - 1 kV/µs 下:99% 测量值 < 500 V
    - 额定冲击放电电流(波形 8/20 µs): 20 kA
    - 单次冲击放电电流(波形 8/20 µs): 25 kA
    - 额定交流放电电流(50 Hz, 1 s): 10 A
    - 交流放电电流(50 Hz, 9 周期): 100 A
    - 绝缘电阻(100 Vdc 下): > 10 GΩ
    - 1 MHz 下电容: < 1.5 pF
    - 1 A 下电弧电压: 约 15 V
    - 辉光到电弧转换电流: 约 0.5 A
    - 辉光电压: 约 60 V
    - 重量: 约 1.5 g
    - 操作和存储温度: -40 ... +90 °C
    - 气候分类(IEC 60068-1): 40/90/21
    - 标记: 蓝色 250 YY O
    - 250: 额定电压
    - YY: 生产年份
    - O: 无放射性

    3. 产品特点和优势


    Surge Arrester A81-A250X 的主要特点是其高耐压能力和快速响应时间,能够有效抑制瞬时电压尖峰。此外,它具有优异的绝缘性能和低电容特性,使其能够在高频环境下稳定工作。这些特点使得它在市场上具备强大的竞争力,适用于需要高度可靠保护的应用场合。

    4. 应用案例和使用建议


    Surge Arrester A81-A250X 可以用于保护各种敏感的电气设备,如电力传输线路、变电站、数据中心等。为了确保最佳效果,在安装过程中需要注意以下几点:
    - 将避雷器正确连接到接地系统。
    - 在安装前检查环境条件,确保其符合规定的操作和存储温度范围。
    - 定期进行维护检查,以确保其性能稳定。

    5. 兼容性和支持


    Surge Arrester A81-A250X 与其他常见的电气设备具有良好的兼容性。EPCOS AG 提供全面的技术支持和售后服务,用户可以通过官方渠道获取相关资料和技术咨询。

    6. 常见问题与解决方案


    - 问题 1: 设备未正常触发避雷器
    - 解决方案: 检查连接是否正确,确保接地良好。
    - 问题 2: 避雷器频繁触发
    - 解决方案: 检查外部干扰因素,确保避雷器所在环境的稳定性。
    - 问题 3: 绝缘电阻下降
    - 解决方案: 检查是否有污染或损坏,必要时更换新的避雷器。

    7. 总结和推荐


    总体来说,Surge Arrester A81-A250X 在设计上具备高度的可靠性和稳定性,能够有效保护设备免受瞬态电压的影响。它适用于广泛的工业和商业应用场景,尤其适合对电磁环境要求较高的场合。因此,我强烈推荐使用这款产品。

B88069X1500S102参数

参数
脉冲放电电流(8/20μs) 20KA
极数 2
故障安全保护
直流火花放电 250V
长*宽*高 6.05mm(长度)
安装方式 通孔安装
包装方式 弹夹装

B88069X1500S102厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B88069X1500S102数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷气体放电管(GDT) TDK B88069X1500S102 B88069X1500S102数据手册

B88069X1500S102封装设计

查看详情并下载
Symbol
Footprint
3D Model
