B88069X8910B102

产品分类: 陶瓷气体放电管(GDT)
厂牌: TDK
产品描述:
供应商型号: 495-B88069X8910B102-ND
供应商: Digi-Key
标准整包数: 1

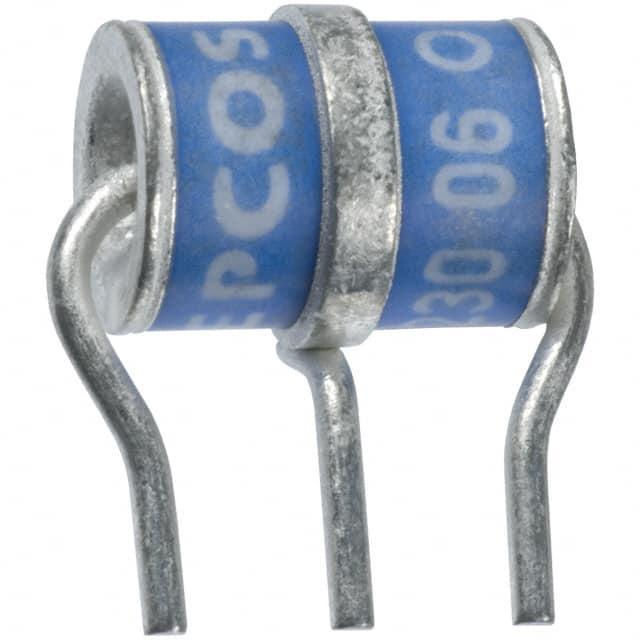

TDK 陶瓷气体放电管(GDT) B88069X8910B102

B88069X8910B102概述

    技术手册:电涌保护器(T83-A230X)

    1. 产品简介


    本技术手册介绍了TDK Electronics的电涌保护器产品,型号为T83-A230X,订购代码为B88069X8910B502。该电涌保护器属于三电极结构,具有标准尺寸、快速响应时间、高电流承载能力、稳定的性能表现及低电容的特点。适用于基站保护、线路保护和站所保护等应用领域。该产品符合RoHS要求,是市场上可靠性高的电涌保护器之一。

    2. 技术参数


    - DC火花放电电压
    - 最小值:184V
    - 最大值:276V
    - 公差:±20%
    - 冲击火花放电电压(100V/µs)
    - 99%测量值:≤450V
    - 服务寿命
    - 10次操作,50Hz;1秒:10A
    - 1次操作,50Hz;0.18秒(9周期):40A
    - 10次操作,8/20 µs:10kA
    - 1次操作,8/20 µs:15kA
    - 1次操作,10/350 µs:2kA
    - 300次操作,10/1000 µs:200A
    - 绝缘电阻(100VDC):>10 GΩ
    - 电容(1MHz):<1.5 pF
    - 横向延时时间:<0.2 µs
    - 电弧电压(1A):~35V
    - 燃烧到电弧转换电流:<1A
    - 发光电压:~200V
    - 重量:约2g
    - 操作和存储温度范围:−40°C 到 +125°C

    3. 产品特点和优势


    - 非常快的响应时间:快速抑制瞬态电压冲击。
    - 高电流承载能力:能够承受高能量的电涌。
    - 稳定性能:长期使用性能保持稳定。
    - 低电容:减少对电路的影响。
    - 高绝缘电阻:确保产品的安全性。
    - 符合RoHS标准:环保友好。

    这些特性使得该电涌保护器在基站保护和线路保护等领域表现出色,具有很强的市场竞争力。

    4. 应用案例和使用建议


    该电涌保护器在基站和通信线路中得到了广泛应用,特别适用于需要快速响应电涌保护的应用场景。建议在安装过程中遵循制造商的指导,确保正确的接线和接地处理。如果遇到异常情况,如长时间的过载运行导致组件温度升高,应及时断电检查以避免潜在风险。

    5. 兼容性和支持


    该电涌保护器具有较好的通用性,可应用于多种电路设计中。厂商提供了详细的焊接参数和技术支持,以便于客户进行集成和使用。如果遇到具体问题,可以联系厂商的技术支持团队获得帮助。

    6. 常见问题与解决方案


    - Q: 电涌保护器是否可以在超出额定电压的电源网络中使用?
    - A: 不行。使用前必须确认电源网络的最大工作电压不超过电涌保护器的最小火花放电电压。
    - Q: 电涌保护器出现噪音是什么原因?
    - A: 可能是由于接触不良引起。应检查接触点是否有损坏或松动。
    - Q: 电涌保护器能否防止高温损伤?
    - A: 不能。长时间电流负载可能导致设备过热。建议监控并及时处理过载情况。

    7. 总结和推荐


    总体来看,TDK Electronics的T83-A230X电涌保护器在技术和应用方面表现出色。它拥有较快的响应速度、可靠的性能以及良好的温度适应性。对于需要快速电涌保护的应用场合,这款产品是理想的选择。同时,制造商提供的详细技术支持也为用户的使用提供了保障。强烈推荐此款电涌保护器作为关键电路保护设备。

B88069X8910B102参数

参数
极数 -
故障安全保护 -
直流火花放电 -
脉冲放电电流(8/20μs) -
零件状态 在售
包装方式 托盘

B88069X8910B102厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B88069X8910B102数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷气体放电管(GDT) TDK B88069X8910B102 B88069X8910B102数据手册

B88069X8910B102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6795 ¥ 22.6418
5+ $ 2.2241 ¥ 18.7936
10+ $ 1.9278 ¥ 16.2899
40+ $ 1.5803 ¥ 13.225
100+ $ 1.4205 ¥ 11.8881
300+ $ 1.2492 ¥ 10.4546
500+ $ 1.1765 ¥ 9.8456
1000+ $ 1.084 ¥ 9.0713
4900+ $ 1.0361 ¥ 8.6709
库存: 997
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.64
