B59772B0120A070

产品分类: PTC可复位保险丝
厂牌: TDK
产品描述: 3s 86mA 420V 1.4A 150Ω 插件 通孔安装 5mm(高度)
供应商型号: BN-B59772B0120A070
供应商: 海外现货
标准整包数: 3

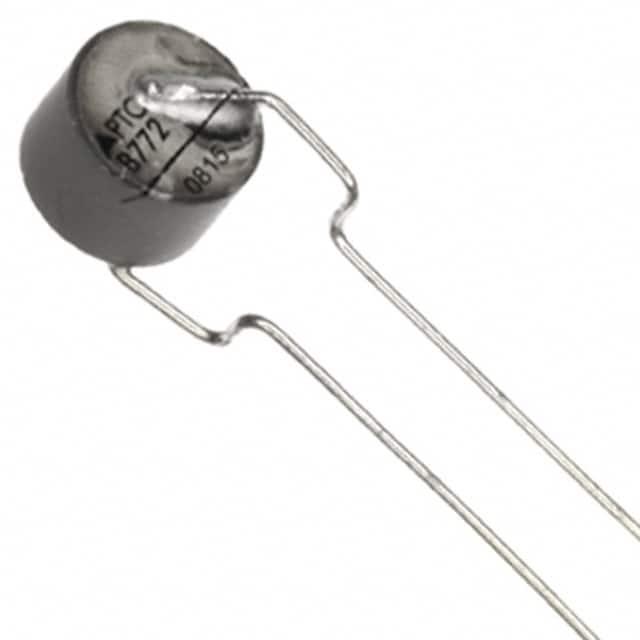

TDK PTC可复位保险丝 B59772B0120A070

B59772B0120A070概述

    电子元器件技术手册:过电流保护装置

    产品简介


    本技术手册介绍的是EPCOS公司的过电流保护(Overcurrent Protection)装置。这些电子元器件属于热敏电阻(PTC),用于过电流和短路保护。这类设备在各种工业应用和消费电子产品中都有广泛的应用,如电源管理系统、电机驱动、电路保护等。

    技术参数


    本手册提供了详细的电气和机械技术参数。以下是提取出的关键技术规格:
    - 最大电压(Vmax):420V至1000V
    - 额定电压(VN):380V至1000V
    - 额定工作温度范围(Top):-40℃至+125℃(空载时),0℃至+60℃(满载时)
    - 切换周期(typ.):100次
    - 耐久性:UL认证至UL 1434标准,具备铅(Lead-free)端子
    - 开关时间(tS):具体数值根据型号变化
    - 阻抗(RN):典型值在13Ω到3380Ω之间
    不同型号的具体电气参数如下:
    | 型号 | Is (mA) | Ismax (A) | tS (s) | Ir (mA) | RN (Ω) | 订单代码 |

    | B 750 | 123 | 2,0 | 2.0 < 6 | 4,0 | 13 | B59750B0120A070 |
    | B 751 | 87 | 173 | 2.0 < 4 | 3,5 | 26 | B59751B0120A070 |
    | B 752 | 69 | 137 | 2.0 < 4 | 3,5 | 42 | B59752B0120A070 |
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    该系列过电流保护装置具有多种独特功能和优势,使其在市场上脱颖而出:
    - 高可靠性:通过UL认证,确保在极端环境下的稳定运行。
    - 低维护成本:无需频繁更换或调整,大大降低了维护成本。
    - 适用范围广:适用于广泛的电压和温度条件,能够适应多种应用场景。

    应用案例和使用建议


    这些PTC热敏电阻通常用于各种需要过电流保护的应用中,例如电源系统、电机控制和电路保护。以下是一些实际应用示例:
    - 电源系统:在服务器、通信设备等高要求环境中,此类设备可以提供可靠的过电流保护,避免因过电流导致的损坏。
    - 电机控制:应用于工业自动化系统中的电机控制,确保电机安全运行。

    使用建议:
    - 安装注意事项:建议安装在通风良好、不易受热源直接辐射的地方,以确保最佳性能。
    - 维护频率:定期检查安装位置的环境温度和设备的工作状态,及时发现并解决问题。

    兼容性和支持


    该系列产品支持多种交付模式,如标准纸板条带(Cardboard strips)和定制化交付方式(Cardboard tape reeled或AMMO pack)。制造商EPCOS AG提供了全面的技术支持和维护服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    根据技术手册,列出了一些常见的问题及其解决方案:
    - 问题:设备无法正常启动
    - 解决方案:检查接线是否正确,确认电压和电流在设备的额定范围内。

    - 问题:工作过程中过热
    - 解决方案:确保设备周围有足够的散热空间,减少外部热源的影响。

    总结和推荐


    总的来说,EPCOS的过电流保护装置以其高性能、高可靠性和广泛应用范围,在众多应用场景中表现出色。推荐各类需要过电流和短路保护的工业和消费电子应用选用此产品。

B59772B0120A070参数

参数
跳闸时间 3s
最大电压 420V
保持电流 -
跳闸电流 86mA
冷电阻 150Ω
最大额定电流 1.4A
最小初始态电阻值 -
最大跳断后电阻值 -
长*宽*高 5mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 商业级
零件状态 在售
包装方式 散装

B59772B0120A070厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59772B0120A070数据手册

厂牌 PDF简要描述 下载
TDK PTC可复位保险丝 TDK B59772B0120A070 B59772B0120A070数据手册

B59772B0120A070封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.694 ¥ 14.4498
150+ $ 1.5004 ¥ 12.7984
500+ $ 1.3552 ¥ 11.5599
1000+ $ 1.2342 ¥ 10.5277
库存: 1126
