ICM-42688-P

产品分类: 加速度传感器
厂牌: TDK
产品描述: Accelerometer and Gyroscope Digital Output 1.8V 14-Pin LGA T/R
供应商型号: 31M-ICM-42688-P
供应商: 云汉优选
标准整包数: 1

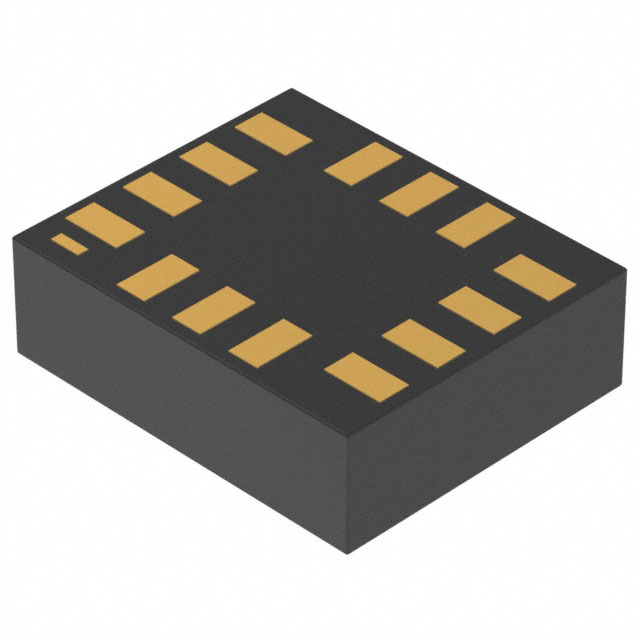

TDK 加速度传感器 ICM-42688-P

ICM-42688-P概述

    高精度6轴MEMS运动跟踪设备:ICM-42688-P

    1. 产品简介


    ICM-42688-P 是一款高性能的6轴MEMS(微机电系统)运动跟踪设备,它集成了一个3轴陀螺仪和一个3轴加速度计。该设备广泛应用于增强现实/虚拟现实控制器、头戴式显示器、可穿戴设备、体育器材、机器人和物联网应用等领域。它的主要功能是提供精确的姿态检测和运动跟踪,为各种智能设备提供稳定的运动感知能力。

    2. 技术参数


    - 陀螺仪噪声:2.8 mdps/√Hz
    - 加速度计噪声:70 µg/√Hz
    - 陀螺仪全量程范围:±15.6/31.2/62.5/125/250/500/1000/2000 dps
    - 加速度计全量程范围:±2/4/8/16 g
    - 电源电压范围:VDD 1.71V至3.6V,VDDIO 1.71V至3.6V
    - 数据格式:FIFO中支持高达20位的数据格式
    - 接口:支持I3C、I2C和SPI串行通信
    - FIFO:2 KB的FIFO,支持两个可编程中断
    - 温度传感器:内置温度传感器
    - 支持的功能:手势识别、活动分类、计步器等

    3. 产品特点和优势


    - 低功耗:具有超低功耗唤醒运动支持,可以最小化系统功耗。
    - 高精度外部时钟输入:能够减少系统级灵敏度误差,提高陀螺仪数据的精度。
    - 行业领先的20位数据格式:在FIFO中封装19位陀螺仪数据和18位加速度计数据,确保高数据分辨率。
    - 集成APEX运动处理引擎:用于手势识别、活动分类和计步等功能。
    - 宽电源电压范围:支持1.71V到3.6V的VDD电压范围和VDDIO电压范围,适用于多种应用场景。

    4. 应用案例和使用建议


    - AR/VR控制器:ICM-42688-P可以在增强现实和虚拟现实控制器中实现精确的姿态跟踪,提高用户的沉浸感。
    - 头戴式显示器:通过精确的运动跟踪,为用户提供更稳定和准确的显示效果。
    - 可穿戴设备:可以集成到可穿戴设备中,实现健康监测、运动追踪等多种功能。
    - 使用建议:对于不同的应用,可以通过调整FIFO配置和数字滤波器来优化性能。例如,在AR/VR控制器中,可以通过设置更高的采样率和数据分辨率来提高跟踪精度。

    5. 兼容性和支持


    - 接口兼容性:支持I3C、I2C和SPI接口,方便与其他设备连接。
    - 支持和维护:由InvenSense公司提供技术支持,用户可以通过官网获取相关文档和技术支持信息。

    6. 常见问题与解决方案


    - Q: 如何设置外部时钟输入?
    - A: 可以通过寄存器配置来设置外部时钟输入,具体步骤可以参考数据手册第10章。

    - Q: 如何调整FIFO存储?
    - A: 通过配置FIFO配置寄存器,可以选择合适的FIFO大小以满足应用需求。

    - Q: 如何进行自我测试?
    - A: 在数据手册第4章中有详细的自我测试方法描述,包括配置寄存器和读取结果的步骤。

    7. 总结和推荐


    ICM-42688-P是一款高性能的6轴MEMS运动跟踪设备,具有高精度、低功耗和广泛的应用领域。其独特的功能和优势使其在多个行业中展现出强大的市场竞争力。特别是其支持多种接口、高数据分辨率和集成的运动处理引擎等功能,使得该产品非常适合用于AR/VR控制器、头戴式显示器、可穿戴设备和物联网应用等场景。综上所述,强烈推荐使用这款高性能的MEMS运动跟踪设备。

ICM-42688-P参数

参数
加速度范围 -
最大工作供电电压 -
最小工作供电电压 -
轴类型 -
输出类型 -
灵敏度 -
典型带宽 -
通用封装 LGA-14
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

ICM-42688-P厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ICM-42688-P数据手册

厂牌 PDF简要描述 下载
TDK 加速度传感器 TDK ICM-42688-P ICM-42688-P数据手册

ICM-42688-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.2987
10+ ¥ 13.6802
30+ ¥ 12.5403
100+ ¥ 10.9999
500+ ¥ 10.4995
1000+ ¥ 10.3
库存: 4610
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 15.29
