B82450A4904A000

产品分类: 天线
厂牌: TDK
产品描述: 55Ω 贴片安装 11.6mm(长度)*3.5mm(高度)
供应商型号: B82450A4904A000
供应商: 国内现货
标准整包数: 2500

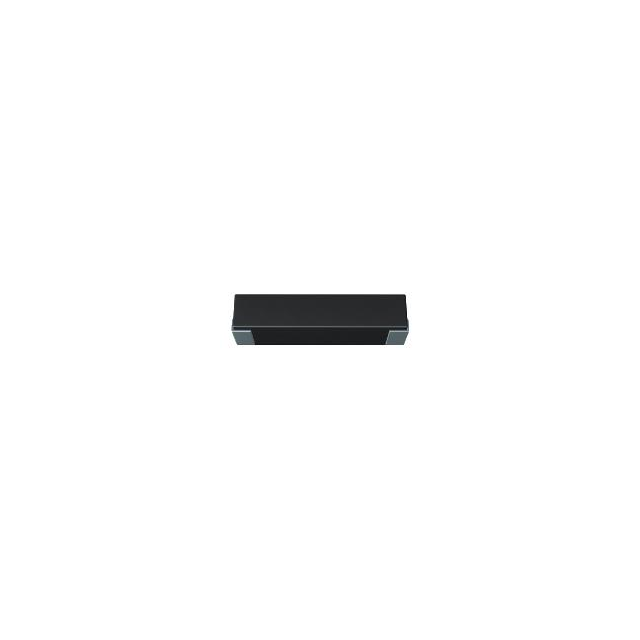

TDK 天线 B82450A4904A000

B82450A4904A000概述

    电子元器件产品技术手册:TDK B82450AA 转发器线圈
    本文旨在提供关于TDK B82450AA转发器线圈的产品技术手册详细解读。B82450AA 转发器线圈是一款高度敏感、构造坚固的电感器件,适用于多种汽车系统应用,如汽车接入系统、TPMS(轮胎压力监测系统)等。

    1. 产品简介


    - 产品类型:电感器
    - 主要功能:高灵敏度,适合于自动光学检测(AOI)和表面贴装(SMT)焊接工艺
    - 应用领域:汽车接入系统、TPMS(轮胎压力监测系统)

    2. 技术参数


    - 尺寸:11.4 mm × 3.5 mm × 2.4 mm
    - 额定电感量:1 mH 至 7.2 mH
    - 灵敏度:16 mV/μT 至 52 mV/μT
    - 核心材料:铁氧体
    - 绕组材料:镀锡铜线焊接至终端
    - 结构:阻燃模塑
    - 电气特性:
    - 频率范围:125 kHz
    - Q因子:最小值为40(@20°C)
    - 电感容差:±3%
    - 工作环境:
    - 储存温度:封装:-25°C 至 +40°C;裸装:-40°C 至 +125°C
    - 环境湿度:封装:≤75% RH
    - 重量:约 0.32 克

    3. 产品特点和优势


    - 坚固构造:提供高机械稳定性
    - AEC-Q200认证:确保符合严格的汽车工业标准
    - 高灵敏度:适合在X/Y方向上使用
    - 适合SMT和AOI:方便生产线上自动化操作
    - 符合RoHS标准:环保无铅焊接
    - 适用性强:可适用于多种封装和组装方式

    4. 应用案例和使用建议


    - 应用案例:
    - 汽车接入系统:用于防盗系统(immobilizer)和无钥匙启动(PEPS)
    - TPMS(轮胎压力监测系统):实现对轮胎压力的实时监控
    - 使用建议:
    - 在使用前仔细阅读所有警告和注意事项,确保安装和操作符合规范。
    - 在高压洗剂清洗过程中需小心,以免损坏产品。
    - 使用封胶材料时要注意选择合适的材料,避免对产品造成损害。
    - 在高要求的应用中(如事故预防或生命保障系统),建议采取冗余设计以保证可靠性。

    5. 兼容性和支持


    - 兼容性:与多种SMT生产线兼容,适用于多种汽车系统
    - 支持:厂商提供必要的技术支持和售后服务,如需要请联系TDK客户服务团队。

    6. 常见问题与解决方案


    - 问题1:焊接时出现不完全润湿
    - 解决方案:调整焊接条件,检查焊料质量和焊接工具。

    - 问题2:使用封胶材料后,高频性能变化
    - 解决方案:选择对高频性能影响较小的封胶材料。

    7. 总结和推荐


    综上所述,TDK B82450AA 转发器线圈是一款高性能、高可靠性的电感器,非常适合汽车领域的多种应用。虽然存在一些需要注意的操作事项,但只要按照说明书正确使用,完全可以满足各种需求。对于需要高精度和可靠性的应用场合,强烈推荐使用这款产品。

B82450A4904A000参数

参数
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 55Ω
长*宽*高 11.6mm(长度)*3.5mm(高度)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82450A4904A000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82450A4904A000数据手册

厂牌 PDF简要描述 下载
TDK 天线 TDK B82450A4904A000 B82450A4904A000数据手册

B82450A4904A000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 6.3675
25000+ ¥ 6.1765
库存: 27500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 15918.75
