首页  >  产品百科  >  DPX165950DT-8048A1

DPX165950DT-8048A1

产品分类: RF双工器
厂牌: TDK
产品描述: 21dB 23dB 37dB 3000dBm(mW) 41dB 2.4GHz~2.5GHz,4.9GHz~5.95GHz 0603 贴片安装 1.6mm*800μm*600μm
供应商型号: 30C-DPX165950DT-8048A1 0603(1608 公制),6 PC 板
供应商: 云汉优选
标准整包数: 1

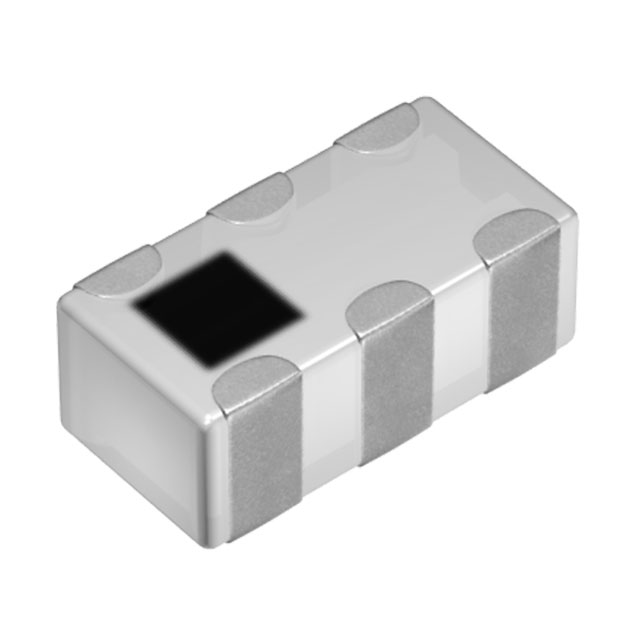

TDK RF双工器 DPX165950DT-8048A1

DPX165950DT-8048A1概述


    产品简介


    DPX165950DT-8048A1多层分频器是一种用于射频(RF)应用的高性能电子元器件。它特别适用于频率范围为2400-2500 MHz和4900-5950 MHz的应用场景。这款多层分频器主要功能是实现高低频段的信号分离与合并,广泛应用于无线通信、雷达系统、测试测量设备等。

    技术参数


    | 参数项 | 规格 |

    | 尺寸 | 1.6 x 0.8 mm (EIA 0603) |
    | 工作频率 | 低频段:2400-2500 MHz
    高频段:4900-5950 MHz |
    | 插入损耗 | 低频段:0.19 dB (典型值)
    高频段:0.44 dB (典型值) |
    | 回波损耗 | 低频段:12.74 dB (最小值)
    高频段:11.73 dB (最小值) |
    | 阻抗 | 50Ω (标称) |
    | 功率处理能力 | 3 W |

    产品特点和优势


    DPX165950DT-8048A1 多层分频器具有以下独特功能和优势:
    1. 宽频率覆盖范围:支持从2400到5950 MHz的宽广频率范围,满足多种RF应用需求。
    2. 低插入损耗和高回波损耗:典型插入损耗低至0.19 dB,回波损耗高达12.74 dB,确保信号传输质量。
    3. 高可靠性设计:通过RoHS认证,符合环保标准。
    4. 优良的工作温度范围:能够在-40到+85°C的宽温范围内稳定工作,适应不同环境条件。

    应用案例和使用建议


    该分频器适用于多种RF应用,例如无线通信基站、军事通信设备等。在设计和使用过程中,建议根据具体应用场景调整匹配电路,以达到最佳性能。同时,在使用过程中需确保焊接工艺符合推荐的回流焊曲线,避免因焊接不当导致的性能下降。

    兼容性和支持


    DPX165950DT-8048A1 多层分频器与其他标准组件兼容,可在广泛的设备中使用。制造商提供了详细的交付规格和技术支持,确保用户能够充分利用产品特性。

    常见问题与解决方案


    1. 焊接不牢固:确保遵循推荐的回流焊曲线进行焊接,以保证焊接质量和稳定性。
    2. 信号传输不佳:检查匹配网络的设计,必要时调整电感或电容值以优化信号传输。
    3. 异常发热:确保散热措施到位,避免长时间过载工作导致的温度过高。

    总结和推荐


    综上所述,DPX165950DT-8048A1 多层分频器是一款高性能、可靠且易于集成的产品。其优异的电气性能和广泛的频率覆盖范围使其成为多种RF应用的理想选择。鉴于其出色的性能和可靠性,强烈推荐在设计中使用此产品,以满足苛刻的应用需求。

DPX165950DT-8048A1参数

参数
最小低频衰减 21dB
最大高频衰减 41dB
最小高频衰减 23dB
带宽 2.4GHz~2.5GHz,4.9GHz~5.95GHz
最大输入功率 3000dBm(mW)
低频段回波损耗 -
高频段回波损耗 -
最大低频衰减 37dB
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DPX165950DT-8048A1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

DPX165950DT-8048A1数据手册

厂牌 PDF简要描述 下载
TDK RF双工器 TDK DPX165950DT-8048A1 DPX165950DT-8048A1数据手册

DPX165950DT-8048A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.3606
200+ ¥ 0.233
2000+ ¥ 0.2027
4000+ ¥ 0.1792
库存: 228
起订量: 10 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 0.36
直接购买
加入购物车
