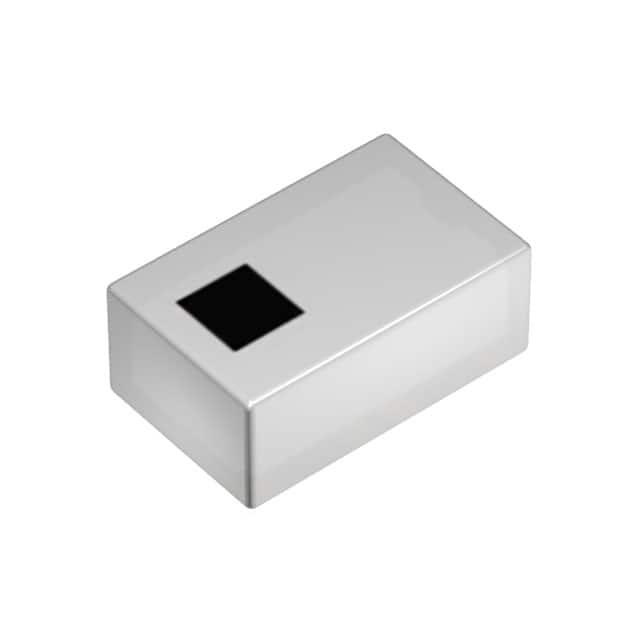

DEA202170LT-5071A1

产品分类: 其他滤波器
厂牌: TDK
产品描述: 0.8dB 2.17GHz 699MHz~2.17GHz 0805 贴片安装 2mm*1.25mm*1mm
供应商型号: DEA202170LT-5071A1
供应商: 国内现货
标准整包数: 2000
TDK 其他滤波器 DEA202170LT-5071A1

DEA202170LT-5071A1概述

    DEA202170LT-5071A1 Multilayer Low Pass Filter

    产品简介


    DEA202170LT-5071A1 是一款多层低通滤波器,适用于699至2170MHz频段的应用。它主要用于射频组件,如音频视频设备、通信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备和工业机器人等。

    技术参数


    该滤波器的主要技术参数如下:
    - 外形尺寸: 2.0x1.25mm (EIA 0805)
    - 额定功率: 4W(占空比50%)
    - 插入损耗:
    - 699至960 MHz: 0.11~0.25 dB
    - 1710至1980 MHz: 0.28~0.40 dB
    - 1980至2025 MHz: 0.32~0.45 dB
    - 2025至2170 MHz: 0.65~0.80 dB
    - 回波损耗: 9.54~17.2 dB (699至2170 MHz)
    - 阻抗: 50Ω(标称)
    - 频率范围: 699至2170 MHz
    - 操作温度: -40°C 至 +85°C
    - 存储温度: -40°C 至 +85°C

    产品特点和优势


    - 紧凑设计: 尺寸仅为2.0x1.25mm,适合紧凑的空间需求。
    - 低插入损耗: 最高插入损耗仅为0.80 dB,在常用频率范围内表现出色。
    - 宽频带覆盖: 覆盖了699到2170 MHz的频率范围,适合多种射频应用。
    - 高可靠性: 符合RoHS指令,无铅环保设计,适用于各种商业用途。
    - 良好的温度适应性: 工作温度范围广,能够在-40°C至+85°C环境下稳定运行。

    应用案例和使用建议


    该滤波器可以广泛应用于各种射频系统中,例如:
    - 无线通信: 手机、无线基站
    - 雷达系统: 导航雷达
    - 广播系统: FM/AM广播
    使用建议:
    - 确保焊盘设计与50Ω特性阻抗匹配,以保证最佳性能。
    - 遵循推荐的焊接曲线进行焊接,确保热应力最小化。

    兼容性和支持


    - 兼容性: 适用于所有需要低通滤波器的射频电路设计。
    - 支持: 厂商提供详细的使用说明和技术支持,确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题: 插入损耗超出预期。
    - 解决方案: 检查焊盘设计是否符合50Ω特性阻抗要求。
    2. 问题: 焊接过程中出现损坏。
    - 解决方案: 遵循推荐的焊接曲线进行焊接,避免过高的热应力。

    总结和推荐


    总体来看,DEA202170LT-5071A1 多层低通滤波器是一款具有高性能、高可靠性的产品。其紧凑的设计和宽频带覆盖使其成为多种射频应用的理想选择。推荐使用在需要高性能低通滤波器的应用场景中。

DEA202170LT-5071A1参数

参数
中心频率 2.17GHz
带宽 699MHz~2.17GHz
插入损耗 0.8dB
长*宽*高 2mm*1.25mm*1mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DEA202170LT-5071A1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

DEA202170LT-5071A1数据手册

厂牌 PDF简要描述 下载
TDK 其他滤波器 TDK DEA202170LT-5071A1 DEA202170LT-5071A1数据手册

DEA202170LT-5071A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.5236
20000+ ¥ 0.5079
库存: 64000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1047.2
