B43701B5278M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 2.7mF 450V ±20% 45mΩ@ 100Hz 5000h@ 85°C 1.202A@ 100 kHz,8.38A@ 100Hz 底座安装,螺纹安装 64.3mm*96.7mm*97.7mm
供应商型号: B43701B5278M000-ND
供应商: Digi-Key
标准整包数: 1

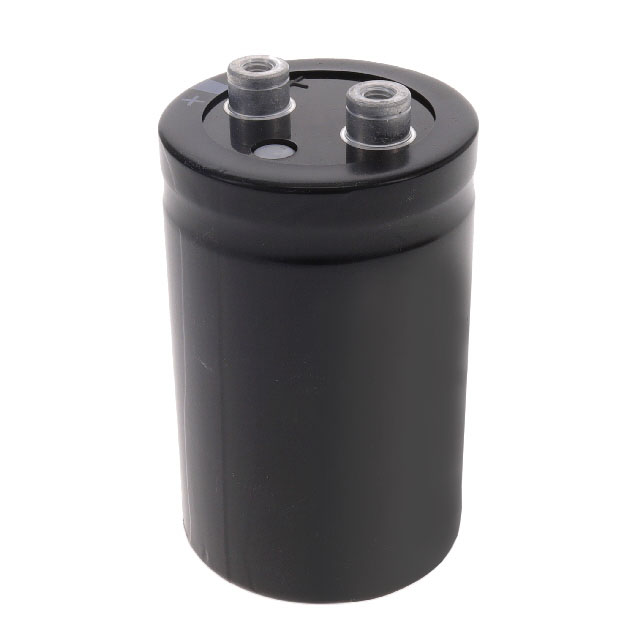

TDK 铝电解电容 B43701B5278M000

B43701B5278M000概述

    铝电解螺栓式电容器:B43701 和 B43721

    产品简介


    铝电解螺栓式电容器是一种专为不间断电源系统(UPS)和频率转换器设计的长寿命级电容器。这些电容器具有全焊接结构,确保可靠的电气接触,符合RoHS标准。它们采用铝合金外壳并配有PET绝缘套,提供可靠和耐用的设计。此外,可选配PVC绝缘层以进一步增强耐久性。

    技术参数


    - 额定电压 (VR):350至450V DC
    - 额定电容 (CR):1200至12000 μF
    - 最大阻抗 (Zmax):在10 kHz时约为26 mΩ至37.9 mΩ
    - 电容容差:±20%
    - 损耗因子 (tan δ):在20 °C、120 Hz下不超过0.20
    - 泄漏电流 (Ileak):在20 °C、5分钟内不超过指定限制
    - 额定工作温度范围:-40 °C至+85 °C
    - 使用寿命要求:85 °C、额定电压下,经过5000小时后,容差变化不超过15%,损耗因子不超过初始值的1.75倍,泄漏电流不超过初始值

    产品特点和优势


    - 全焊接结构:确保可靠的电气连接,减少故障风险。
    - 低自感(ESL):特别设计减少自感,提高电路性能。
    - 多种安装选项:支持环形夹、紧固件和螺纹连接,灵活适应不同应用场景。
    - 热管理优化:通过专用底座冷却,有效降低工作温度,延长使用寿命。

    应用案例和使用建议


    这些电容器适用于多种高功率应用,如UPS系统和频率转换器。由于其出色的稳定性和可靠性,特别是在高温环境下,这些电容器被广泛用于工业控制、电力转换等领域。建议在高频应用中优先考虑低自感型号,并根据具体应用场景选择合适的安装方式。

    兼容性和支持


    这些电容器与大多数标准螺纹紧固件兼容,可通过TDK Electronics AG官网获取详细的安装指南和技术支持。此外,公司还提供丰富的配件,包括螺丝、夹具和绝缘部件,确保完整解决方案的提供。

    常见问题与解决方案


    - 问题1:如何确定适合的电容器类型?
    - 解决方案:参考技术手册中的“General Technical Information”章节,根据具体的应用需求和环境条件选择合适的额定电压和电容值。
    - 问题2:如何进行散热管理?
    - 解决方案:对于高功率应用,使用外部散热器并遵循制造商提供的安装指南。具体可以查看手册中关于“Base Cooling with Heat Sink”的章节。


    总结和推荐


    铝电解螺栓式电容器B43701和B43721凭借其长寿命、高可靠性及多样化的应用能力,在电力转换和UPS系统中表现出色。针对各种工业应用,特别是高功率密度和恶劣环境下的需求,这些电容器提供了优秀的解决方案。我们强烈推荐这些电容器给寻求高性能电容解决方案的专业工程师和技术采购人员。

B43701B5278M000参数

参数
电容值 2.7mF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 45mΩ@ 100Hz
纹波电流 1.202A@ 100 kHz,8.38A@ 100Hz
工作寿命 5000h@ 85°C
长*宽*高 64.3mm*96.7mm*97.7mm
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43701B5278M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43701B5278M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43701B5278M000 B43701B5278M000数据手册
