B32656S0125K562

产品分类: 薄膜电容
厂牌: TDK
产品描述: 1.2μF ±10% 聚丙烯 1KV 480V 5mΩ 底座安装,螺纹安装 42mm*20mm*39.5mm
供应商型号: Q-BN-B32656S0125K562
供应商: 期货订购
标准整包数: 96

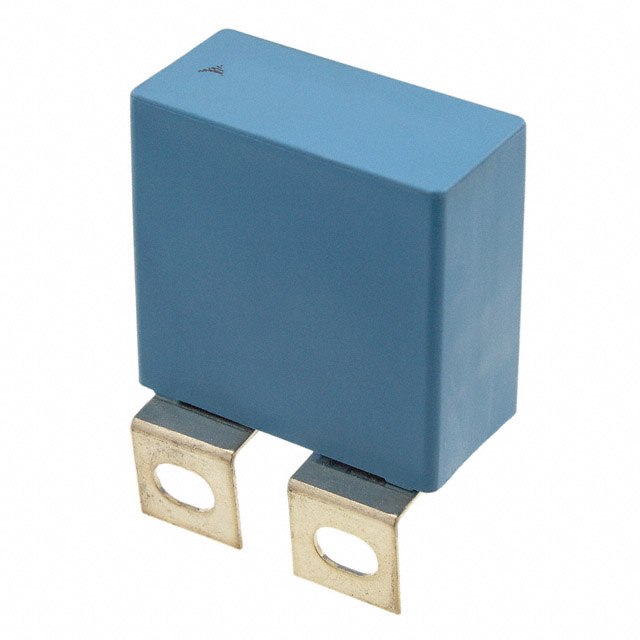

TDK 薄膜电容 B32656S0125K562

B32656S0125K562概述

    电子元器件产品技术手册:B32656S 和 B32658S

    产品简介


    B32656S 和 B32658S 是由 TDK Electronics 生产的金属化聚丙烯薄膜电容器(MKP)。它们主要用于逆变器模块(IGBT)中的阻尼(Snubber)电路,提供高脉冲强度和高接触可靠性。这些电容器适用于多种工业和电力电子应用领域,包括但不限于变频器、电机驱动器、电源转换系统等。

    技术参数


    - 最大工作温度: 110°C
    - 气候类别(IEC 60068-1:2013): 55/100/56
    - 电介质: 聚丙烯(PP)
    - 结构: 线圈式电容器,内部串联连接
    - 外壳材料: 塑料(UL 94 V-0)
    - 封装材料: 环氧树脂(UL 94 V-0)

    产品特点和优势


    - 高脉冲强度和高接触可靠性:可以承受高压和高频冲击,保证稳定运行。
    - 低电感:具备非常低的寄生电感,适合用于需要高速开关的应用。
    - 符合RoHS标准:环保无铅设计,满足全球环保要求。
    - 定制选项:可按需求提供符合AEC-Q200D标准的产品。

    应用案例和使用建议


    这些电容器广泛应用于需要阻尼作用的电路中,例如逆变器模块(IGBT)中的电路保护和噪声抑制。在选择这些电容器时,需考虑具体应用场景的工作电压、电流、频率等因素。
    建议:
    - 在高频和高压环境下使用时,确保电容器的额定电压和电流与应用需求匹配。
    - 使用过程中要注意散热问题,确保环境温度不超出电容器的最大工作温度。

    兼容性和支持


    - 这些电容器与市面上主流的逆变器模块兼容,可用于各种标准和非标准电路设计。
    - TDK Electronics 提供全面的技术支持,包括样品供应、设计咨询和售后维护服务。

    常见问题与解决方案


    1. 问:电容器的工作寿命如何?
    - 答:通常情况下,这些电容器的设计寿命为10年,在正常使用条件下可以保持较长的使用寿命。如有疑问,请联系技术支持。
    2. 问:电容器的安装是否有特殊要求?
    - 答:请遵循制造商提供的安装指南,确保正确的安装方向和散热条件。

    总结和推荐


    总体来说,B32656S 和 B32658S 电容器具有优异的电气性能和物理特性,适合于各种高要求的应用场合。其出色的耐压能力和低电感特性使其成为电力电子领域的理想选择。TDK Electronics 的技术支持和服务也是一大优势。因此,我们强烈推荐使用此系列电容器,以满足您的应用需求。
    如需更多信息或进一步的技术支持,请联系TDK Electronics官方客服。

B32656S0125K562参数

参数
电容值 1.2μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 5mΩ
额定电压-AC 480V
额定电压-DC 1KV
长*宽*高 42mm*20mm*39.5mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

B32656S0125K562厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32656S0125K562数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32656S0125K562 B32656S0125K562数据手册

B32656S0125K562封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
96+ $ 9.2532 ¥ 78.9298
库存: 9600
起订量: 192 增量: 0
交货地:
最小起订量为:96
合计: ¥ 7577.26
直接购买
加入购物车
