B32923C3564K289

产品分类: 薄膜电容
厂牌: TDK
产品描述: 560nF ±10% 聚丙烯 630V 305V 通孔安装 8.5mm(宽度)
供应商型号: Q-BN-B32923C3564K289
供应商: 期货订购
标准整包数: 1920

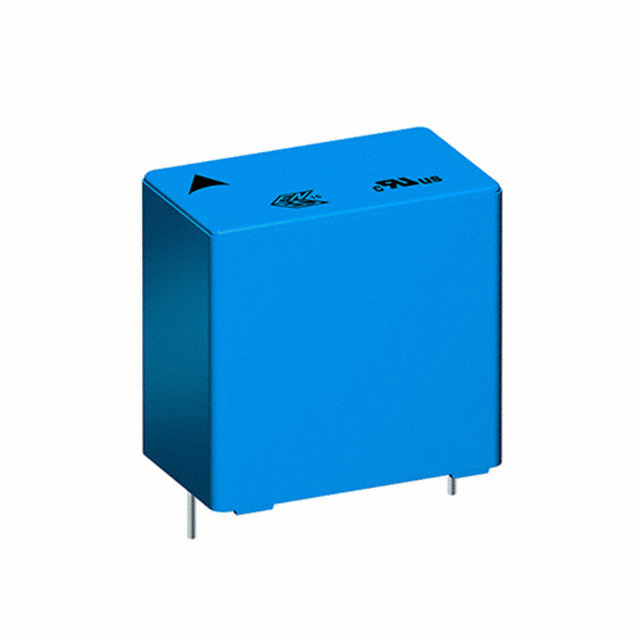

TDK 薄膜电容 B32923C3564K289

B32923C3564K289概述

    Film Capacitors EMIS (MKP) B32921...B32926 技术手册解析

    产品简介


    产品类型:电容(薄膜电容器)
    主要功能:用于EMI(电磁干扰)抑制,具备自愈性,能够在高压交流电路中稳定工作。
    应用领域:广泛应用于电源设备、工业自动化设备、汽车电子系统及通信设备等领域,尤其是在需要EMI抑制的应用场景中表现出色。

    技术参数


    | 参数项 | 描述 |

    | 额定电压(AC) | 305V |
    | 工作温度范围 | -40°C 到 +125°C |
    | 尺寸(长度) | 最小 10mm,最大 41.5mm |
    | 电容值范围 | 0.010μF 到 10μF |
    | 容差 | ±10% 或 ±20% |
    | 电气特性 | 最大允许脉冲斜率 dV/dt:10mm - 550 V/μs,41.5mm - 80 V/μs |
    | 脉冲峰值功率 k0:10mm - 473000 V²/μs,41.5mm - 68800 V²/μs |
    | 绝缘电阻 | CR≤0.33μF 时 ≥ 100MΩ·s,CR>0.33μF 时 ≥ 30000s |

    产品特点和优势


    - 非常紧凑的设计:得益于薄膜材料的高效利用,这些电容器具有极小的外形尺寸。
    - 自愈性:能够通过自身的修复机制自动纠正微小缺陷,延长使用寿命。
    - 高可靠性:在极端的工作环境中仍能保持良好的性能,适用于严苛条件下的工业应用。
    - 宽广的工作温度范围:支持高达+125°C的工作温度,确保在高温环境下也能正常运行。

    应用案例和使用建议


    - 电源滤波:在开关电源中,这些电容器可以有效地抑制输入和输出端的电磁干扰。
    - 电机驱动:应用于各种电机的驱动电路中,帮助消除干扰信号,提升系统的整体稳定性。
    - 推荐使用:在使用这些电容器时,应特别注意环境温度和电容器的接线方式。避免在过高的温度下长时间工作,以防止性能下降。

    兼容性和支持


    - 与其他组件的兼容性:B32921至B32926系列电容器具有良好的兼容性,可以方便地与现有的电路设计整合。
    - 厂商支持:EPCOS公司提供详尽的产品手册和技术支持服务,以帮助用户更好地理解和使用这些电容器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值不稳定 | 确认所处环境温度未超出电容器的工作温度范围;检查是否存在物理损坏。|
    | 自愈性失效 | 检查安装和接线是否正确;必要时更换新的电容器。|
    | 脉冲响应不良 | 检查电容器的额定电压是否符合应用要求;检查电容器是否有损伤。|

    总结和推荐


    B32921到B32926系列电容器在紧凑设计、自愈性和高可靠性方面表现出色,非常适合于需要EMI抑制的应用场景。其优良的环境适应性使得它们在工业自动化、电力电子、汽车电子等领域有着广泛的应用前景。强烈推荐使用这些电容器,特别是对于那些需要在恶劣环境下长期可靠工作的场合。

B32923C3564K289参数

参数
电容值 560nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 305V
额定电压-DC 630V
长*宽*高 8.5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,弹夹装

B32923C3564K289厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32923C3564K289数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32923C3564K289 B32923C3564K289数据手册

B32923C3564K289封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1920+ $ 0.6336 ¥ 5.4046
库存: 192000
起订量: 1920 增量: 0
交货地:
最小起订量为:1920
合计: ¥ 10376.83
