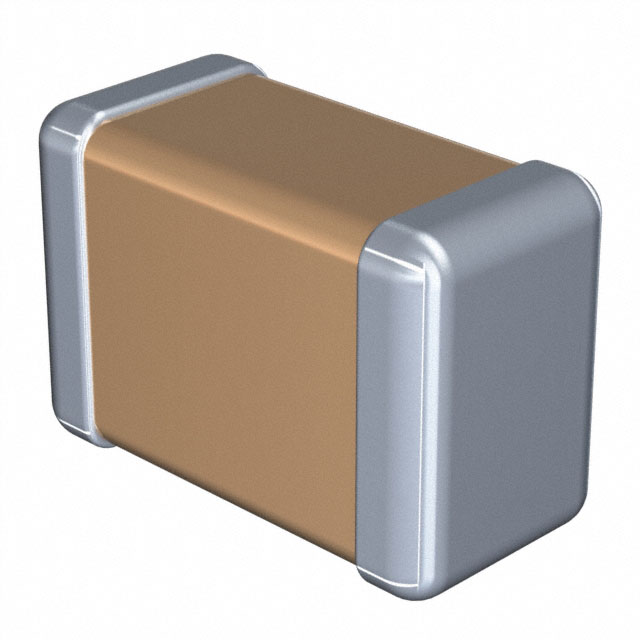

C3216NP01H104J160AA

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 100nF ±5% C0G(NP0) 50V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: 3416211
供应商: 海外现货
标准整包数: 5
TDK 陶瓷电容 C3216NP01H104J160AA

C3216NP01H104J160AA概述

    多层陶瓷芯片电容器技术手册

    产品简介


    多层陶瓷芯片电容器(MLCC)是一种广泛应用于电子设备中的基础元件。根据本技术手册介绍的产品系列,多层陶瓷芯片电容器主要型号包括:C1005 [0402英寸]、C1608 [0603英寸]、C2012 [0805英寸]、C3216 [1206英寸]、C3225 [1210英寸]、C4532 [1812英寸] 和 C5750 [2220英寸]。这些电容器适用于商业级高温度应用,其最大工作温度可达150°C。主要功能是为各种设备提供滤波、耦合和去耦等电路应用。

    技术参数


    - 工作温度范围:-55°C 至 +150°C
    - 电容范围:最高可达22µF
    - 电压等级:4V 至 630V
    - 尺寸代码:JIS/EIA
    - 容差:±0.25pF 至 ±20%
    - 封装:178mm 盘式卷带包装
    - 材料:无铅,RoHS 符合,卤素自由
    具体技术参数如表所示:
    - C1005 [0402英寸]:0.50mm 厚度
    - C1608 [0603英寸]:0.80mm 厚度
    - C2012 [0805英寸]:0.85mm 厚度
    - C3216 [1206英寸]:1.15mm 厚度
    - C3225 [1210英寸]:1.25mm 厚度
    - C4532 [1812英寸]:1.60mm 厚度
    - C5750 [2220英寸]:2.50mm 厚度

    产品特点和优势


    - 宽工作温度范围:具备 -55°C 至 +150°C 的工作温度范围,适用于高温环境下的稳定运行。
    - 良好的稳定性:采用 NP0 类型,具有优异的温度稳定性和 DC 偏置特性。
    - 高可靠性:通过先进的制造工艺,保证了电容器的高机械强度和可靠性。
    - 环保材料:符合 RoHS 标准,无铅且不含卤素,符合现代环保要求。

    应用案例和使用建议


    这些电容器主要用于高频电路、电源管理和信号传输等应用场景。例如,在工业设备中的 IGBT、SiC 和 GaN 等高温度装置的外围电路中广泛应用。
    使用建议:
    - 高精度应用:选择 NP0 类型以获得更稳定的电容值。
    - 大电流应用:选用高耐压电容器,如 250V 或以上。
    - 紧凑空间设计:优先考虑小尺寸的电容器,如 C1005 或 C1608,以适应有限的空间。

    兼容性和支持


    这些电容器与其他电子元件和设备具有良好的兼容性,适用于多种电路设计。TDK 提供详细的技术支持文档和售后服务,确保用户能够顺利使用和维护这些产品。

    常见问题与解决方案


    1. 问题:在高温环境下工作不稳定。
    - 解决方案:确认工作温度在产品规定的范围内,并选用更高温等级的电容器。

    2. 问题:电容器在大电流应用中过热。
    - 解决方案:选择更高耐压等级的电容器,并适当增加散热措施。

    3. 问题:电容器在焊接过程中损坏。
    - 解决方案:严格按照焊接规范操作,避免过高焊接温度和时间。

    总结和推荐


    综上所述,这些多层陶瓷芯片电容器在高温度环境下表现出色,具有出色的温度稳定性和高可靠性。它们广泛应用于多种电子设备中,特别是对于需要严格温度稳定性的应用。强烈推荐这些电容器用于高可靠性、高温度环境下的电子设备设计。
    建议根据具体的应用需求选择合适的型号,并遵循正确的安装和使用规范,以充分发挥其性能。

C3216NP01H104J160AA参数

参数
电容值 100nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C3216NP01H104J160AA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

C3216NP01H104J160AA数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK C3216NP01H104J160AA C3216NP01H104J160AA数据手册

C3216NP01H104J160AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.8818
50+ ¥ 1.5893
250+ ¥ 1.5258
500+ ¥ 1.4241
1000+ ¥ 1.3986
2000+ ¥ 1.3732
10000+ ¥ 1.3732
20000+ ¥ 1.3732
库存: 15920
起订量: 30 增量: 0
交货地:
最小起订量为:5
合计: ¥ 9.4
直接购买
加入购物车
