B32620A3104K189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 100nF ±10% 聚丙烯,金属化 250V 140V 通孔安装 10.3mm*6mm*12mm
供应商型号: Q-BN-B32620A3104K189
供应商: 期货订购
标准整包数: 4400

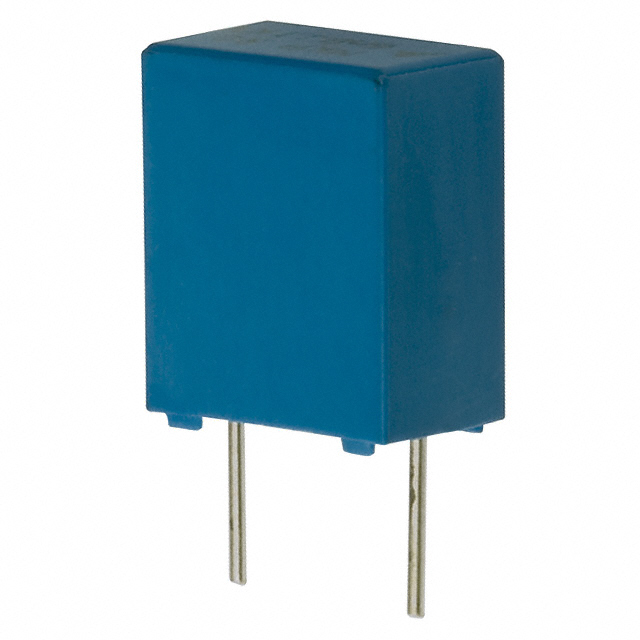

TDK 薄膜电容 B32620A3104K189

B32620A3104K189概述

    # Film Capacitors B32620 和 B32621 技术手册解析

    产品简介


    Film Capacitors(薄膜电容器) 是一种常见的电子元器件,其中 Metallized Polypropylene Film Capacitors(MKP) 是一种广泛应用的薄膜电容器类型。本文将聚焦于 B32620 和 B32621 系列,它们以其高脉冲能力和出色的自愈性能而闻名。这些电容器广泛应用于紧凑型荧光灯(CFL)、开关电源(SMPS)和其他需要高可靠性电路设计的场合。
    主要功能
    - 高脉冲处理能力:能够承受大电流冲击,确保稳定运行。
    - 高接触可靠性:金属化聚丙烯材料具有良好的导电性能。
    - 小巧尺寸:通过叠层工艺实现最小化的物理体积。
    应用领域
    - 紧凑型荧光灯(CFL)
    - 开关电源(SMPS)
    - 通信设备
    - 工业自动化

    技术参数


    以下是 B32620 和 B32621 的关键性能指标:
    | 参数 | 描述 |

    | 最大工作温度 | 105°C |
    | 气候类别(IEC 60068-1:2013) | 55/100/56 |
    | 额定电压范围 | 160V DC 至 1000V DC |
    | 有效电压范围 | 90V AC 至 600V AC |
    | 电容范围 | 1.0 nF 至 220 nF |
    | 绝缘电阻 | ≥100 GΩ |
    | 耐压测试电压 | 1.6 × 额定电压 DC,持续 2 秒 |
    工作环境要求
    - 最高连续工作温度:85°C
    - 环境湿度:相对湿度≤65%

    产品特点和优势


    特点
    1. 非常高的脉冲强度:通过特殊堆叠技术实现,适用于高功率应用。
    2. 卓越的自愈性能:即使发生局部击穿,电容器仍能恢复大部分功能。
    3. 最小化尺寸:叠层结构减少了体积占用。
    4. 高接触可靠性:采用金属化聚丙烯薄膜和环氧树脂密封工艺。
    5. RoHS 兼容性:环保无铅设计。
    优势
    - 在高温高湿环境下保持稳定的电气性能。
    - 小巧轻便,适合空间受限的应用。
    - 符合全球环保标准,符合现代电子设备的需求。

    应用案例和使用建议


    应用案例
    1. 紧凑型荧光灯(CFL):作为镇流器中的关键部件,帮助提升灯具寿命和效率。
    2. 开关电源(SMPS):用于输入滤波器中,提高设备稳定性。
    3. 通信模块:用于高频信号处理,增强信号质量。
    使用建议
    1. 安装注意事项:焊接时避免对引脚施加过大的机械应力。
    2. 热管理:尽量减少长时间暴露于高温环境。
    3. 优化设计:根据具体应用场景选择合适型号,如不同额定电压和电容值。

    兼容性和支持


    兼容性
    - 可与多种电路设计集成,与主流 PCB 板材兼容。
    - 支持标准引脚间距(7.5 mm 和 10 mm),方便组装。
    厂商支持
    - 提供详细的安装指导和技术文档。
    - 定制化服务:根据客户需求调整引线长度。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚焊锡不均匀 | 确保焊锡时间在规定范围内,检查预热条件。 |
    | 温度过高导致失效 | 控制环境温度不超过额定值,加强散热措施。 |
    | 引脚机械损伤 | 操作时小心处理,避免过大的拉力或弯曲。 |

    总结和推荐


    综合评估
    B32620 和 B32621 系列薄膜电容器凭借其高脉冲处理能力、优异的自愈性能和小巧尺寸,在许多高要求的应用场景中表现出色。其出色的可靠性和环保特性使其成为现代电子设计的理想选择。
    推荐结论
    我们强烈推荐这些电容器用于需要高可靠性、高效能的应用场景,特别是在紧凑型设计和严苛工作条件下。其性能和设计灵活性使得它在市场上极具竞争力。

    如有进一步需求或疑问,请联系供应商获取更详细的技术支持和文档资源。

B32620A3104K189参数

参数
电容值 100nF
容差 ±10%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 140V
额定电压-DC 250V
长*宽*高 10.3mm*6mm*12mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B32620A3104K189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32620A3104K189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32620A3104K189 B32620A3104K189数据手册

B32620A3104K189封装设计

查看详情并下载
Symbol
Footprint
3D Model
