首页  >  产品百科  >  B32332I6206J081

B32332I6206J081

产品分类: 薄膜电容
厂牌: TDK
产品描述: 20μF ±5% 聚丙烯 450V 底座安装,螺纹安装,铰轴安装 30mm*93mm*96mm
供应商型号: BM-EPCO-B32332I6206J081
供应商: 海外现货
标准整包数: 49

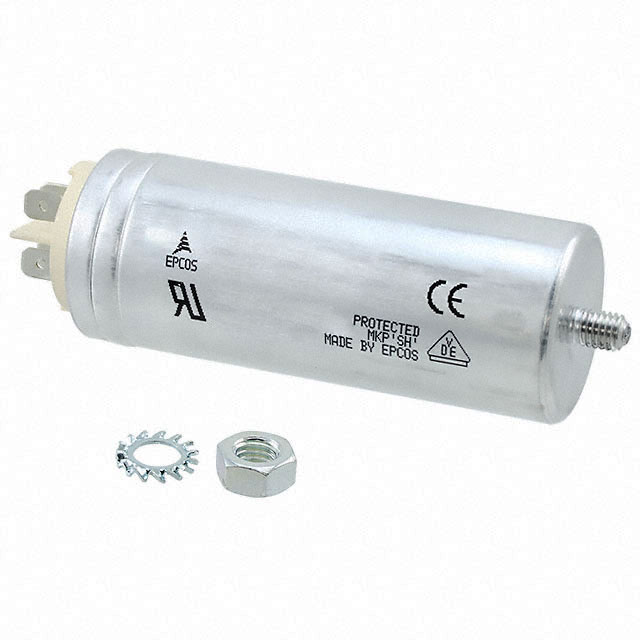

TDK 薄膜电容 B32332I6206J081

B32332I6206J081概述

    电子元器件产品技术手册

    产品简介


    类型:交流薄膜电容器(Motor run capacitors)
    主要功能:用于电动机运行应用,稳定电压和电流。
    应用领域:家电、工业设备、电机驱动系统等。

    技术参数


    - 额定电压:450 V AC
    - 额定频率:50/60 Hz
    - 额定容量范围:1 μF 到 50 μF
    - 最大允许电压:1.1 × VR (VR = 额定电压)
    - 最大允许电流:1.3 × IR (IR = 额定电流)
    - 绝缘电阻:≥ 3000 s (在 +20°C,相对湿度 ≤ 65% 的条件下)
    - 损耗因子:≤ 7 × 10^-3 (在 +20°C,1 kHz)
    - 最高电压变化率:10 V/μs
    - 气候类别:25/085/21 (符合 IEC 60068-1)
    - 最低温度:-25 °C
    - 最高温度:+85 °C
    - 湿热测试时间:21 天
    - 耐压测试:2 kVAC,持续 2 秒(例行测试);2 kVAC,持续 60 秒(型式测试)

    产品特点和优势


    - 自愈合特性:能够在故障情况下自我修复,提高使用寿命。
    - 低损耗因子:有效减少能量损失,提升能效。
    - 过压断开安全装置:确保在异常情况下设备安全断开。
    - 符合标准:通过多项国际标准认证,如 IEC-60252-1、UL 810 等。
    - 高绝缘电阻:保证在各种环境下良好的电气隔离性能。

    应用案例和使用建议


    - 应用案例:广泛应用于洗衣机、空调、风扇等家用电器的电机控制中,确保电机平稳运行。
    - 使用建议:在安装时应注意散热,避免长时间处于高温环境中。此外,要定期检查连接点,确保电气接触良好,以延长使用寿命。

    兼容性和支持


    - 兼容性:可与其他标准电气元件无缝对接,适用于多种电路设计。
    - 厂商支持:提供详细的技术文档和支持服务,包括安装指导、故障排查等。

    常见问题与解决方案


    - 问题1:电容器发热严重。
    - 解决方案:检查安装位置,确保有足够的散热空间。必要时增加散热片。

    - 问题2:电容器损坏后无法正常工作。
    - 解决方案:更换符合规格的新电容器,确保安装正确无误。

    总结和推荐


    总结:此款450V交流薄膜电容器以其卓越的性能、可靠性及广泛应用领域,成为众多电动机控制系统的理想选择。自愈合特性、低损耗因子和高绝缘电阻使其在市场上具有显著的竞争优势。
    推荐:强烈推荐此款电容器用于需要长期稳定运行且对安全性要求较高的应用场合。对于设计师和工程师而言,这是一款值得信赖的产品,可以放心应用于各种电机驱动系统中。

B32332I6206J081参数

参数
电容值 20μF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 450V
额定电压-DC -
长*宽*高 30mm*93mm*96mm
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

B32332I6206J081厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32332I6206J081数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32332I6206J081 B32332I6206J081数据手册

B32332I6206J081封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
49+ $ 7.7371 ¥ 65.9976
库存: 490
起订量: 98 增量: 49
交货地:
最小起订量为:49
合计: ¥ 3233.88
直接购买
加入购物车
