B32024B3474K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 470nF ±10% 聚丙烯 1.5KV 300V 通孔安装 31.5mm*18mm*27.5mm
供应商型号: 871-B32024B3474K000
供应商: Mouser
标准整包数: 1

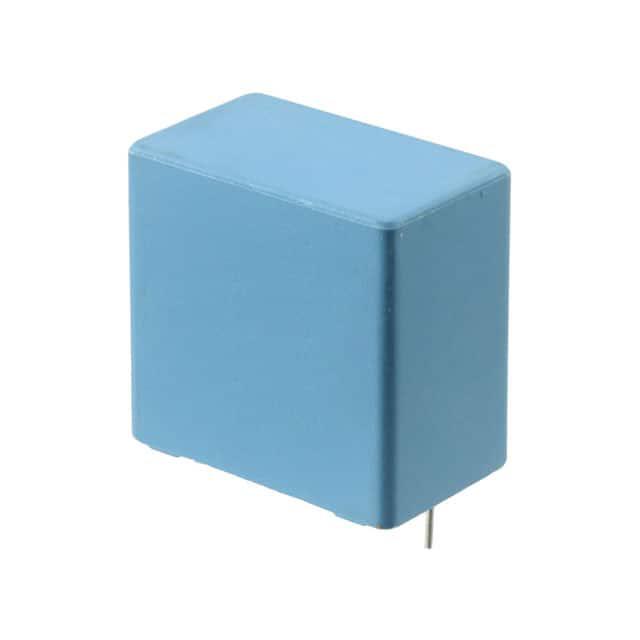

TDK 薄膜电容 B32024B3474K000

B32024B3474K000概述


    产品简介


    产品类型:薄膜电容器
    主要功能:用于电磁干扰(EMI)抑制,特别适用于“线到地”的应用。
    应用领域:广泛应用于电源滤波、电机驱动、变频器等领域,主要用于减少电磁干扰。

    技术参数


    - 额定交流电压:300 V(50/60 Hz)
    - 最大连续直流电压:1500 V(最高温度≤85°C)
    - 最大连续交流电压:480 V(50/60 Hz)
    - 最大工作温度:+110°C
    - 绝缘电阻:100,000 MΩ(≤0.33 μF),30,000 s(>0.33 μF)
    - 容差:±10%(K),±20%(M)
    - 耐脉冲能力:dV/dt ≤ 300 V/μs,k0 ≤ 254,000 V²/μs
    - 电气特性测试:按照IEC 60384-14标准进行电压耐受、绝缘电阻、容差和阻尼系数等测试

    产品特点和优势


    - 尺寸小:具备非常小的尺寸,适合紧凑设计的应用场合。
    - 自愈特性好:具备良好的自愈性能,延长使用寿命。
    - 高电压能力:能够承受较高的电压,适用于各种高压应用环境。
    - 环保材料:符合RoHS标准,提供无卤素选项,满足环保要求。
    - 高可靠性:通过多项严格的机械和环境测试,确保高可靠性和耐用性。

    应用案例和使用建议


    典型应用场景:
    - 电源滤波:用于减少电源线路中的高频噪声,提高电源稳定性。
    - 变频器:用于减少变频器产生的电磁干扰,保护其他敏感设备。
    - 电机驱动:为电机提供稳定电源并减少电磁干扰。
    使用建议:
    - 在焊接过程中,应严格控制焊接温度和时间,避免过高的温度导致电容器损坏。
    - 安装时应避免对引脚施加机械应力,确保电容器稳固安装。
    - 为了保证良好的电气连接,建议在焊接后进行适当的冷却处理。

    兼容性和支持


    - 兼容性:可与多种电路板和系统兼容,特别是在高频信号处理和电源管理方面表现出色。
    - 支持:制造商提供详尽的技术文档和应用指南,确保用户能够正确安装和使用电容器。

    常见问题与解决方案


    - 问题1:焊接过程中电容器损坏。
    解决办法:严格按照推荐的焊接温度和时间进行焊接,避免长时间高温暴露。
    - 问题2:电容器容差超出规定范围。
    解决办法:在选型时选择容差符合要求的型号,或者在组装完成后进行测试,以确保容差在允许范围内。
    - 问题3:在高湿度环境下出现漏电流增大现象。
    解决办法:在使用前检查环境条件,确保符合电容器的工作要求,必要时采用防潮措施。

    总结和推荐


    综上所述,B32021...B32026系列的电容器具有高可靠性和优异的性能表现,非常适合于需要高效电磁干扰抑制的应用场合。建议在相关应用中优先选用这些电容器,以确保系统的稳定性和可靠性。

B32024B3474K000参数

参数
电容值 470nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 300V
额定电压-DC 1.5KV
长*宽*高 31.5mm*18mm*27.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32024B3474K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32024B3474K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32024B3474K000 B32024B3474K000数据手册

B32024B3474K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.37 ¥ 36.9265
10+ $ 2.926 ¥ 24.7247
50+ $ 2.3436 ¥ 19.8034
100+ $ 2.2356 ¥ 18.8908
200+ $ 2.2248 ¥ 18.7996
600+ $ 1.8468 ¥ 15.6055
库存: 345
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.92
