CGA2B2C0G1H271J050BA

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 270pF ±5% C0G(NP0) 50V 0402 贴片安装 1mm*500μm*500μm
供应商型号: 2458223
供应商: 海外现货
标准整包数: 10000

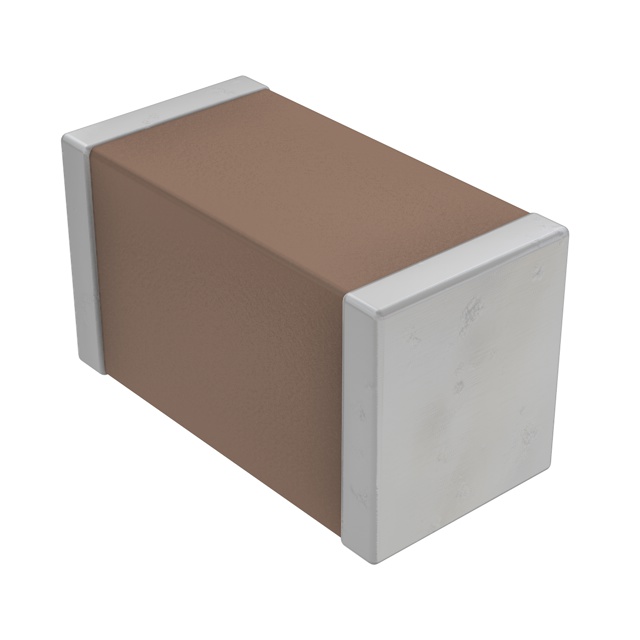

TDK 陶瓷电容 CGA2B2C0G1H271J050BA

CGA2B2C0G1H271J050BA概述

    # 高品质多层陶瓷片式电容器(MLCC)技术手册

    产品简介


    本手册介绍了TDK公司生产的一系列用于汽车电子领域的多层陶瓷片式电容器(MLCC)。这些产品采用表面贴装技术,具有单片结构和内电极交替堆叠的介电材料。MLCC具有优越的机械强度和高可靠性,且表现出低ESR(等效串联电阻)和低ESL(等效串联电感),确保优异的频率响应特性。这些产品主要应用于汽车领域中的平滑和去耦应用,如高级驾驶辅助系统(ADAS)、自动驾驶系统ECU等。

    技术参数


    - 类型: CGA1/0603 [0201寸],CGA2/1005 [0402寸],CGA3/1608 [0603寸],CGA4/2012 [0805寸],CGA5/3216 [1206寸],CGA6/3225 [1210寸],CGA8/4532 [1812寸],CGA9/5750 [2220寸]
    - 电压范围: 最高可达75V
    - 额定温度范围: -55°C至+125°C
    - 额定电压: 2.5V, 4V, 6.3V, 10V, 16V, 25V, 35V, 50V, 75V
    - 温度系数: C0G(±30ppm/°C),X5R(±15%),X7R(±15%),X7S(±22%),X7T(+22%,-33%)
    - 封装尺寸: 各种标准尺寸,详细尺寸见下文表格

    产品特点和优势


    - 机械强度和可靠性: 单片结构确保了卓越的机械强度和高可靠性。
    - 频率响应特性: 低ESR和低ESL,使产品在高频应用中表现优异。
    - 低自加热和抗纹波: 由于ESR低,产品具有低自发热和高抗纹波能力。
    - 无极性: 无需区分正负极。
    - 符合AEC-Q200标准: 确保高可靠性。

    应用案例和使用建议


    这些MLCC适用于多种汽车应用,如:
    - 平滑和去耦应用: 在汽车电源线中用于高级驾驶辅助系统(ADAS)、自动驾驶系统ECU等。
    - LC谐振电路: 使用C0G类型的产品构建稳定的谐振电路。
    在使用时应注意遵守安全设计提示,避免在航空航天、医疗设备、军事设备等对安全性要求更高的领域使用。建议为通用应用设备提供保护电路或备用电路。

    兼容性和支持


    这些产品不仅可用于汽车电子领域,也可用于其他普通电子设备,其性能和可靠性足够满足日常需求。我们建议您联系当地的TDK销售代表以获取更详细的交付规范和技术支持。

    常见问题与解决方案


    - 问题: 如何确认产品是否适合特定的设计?
    - 解决方案: 请先参考交付规范,确保产品的特性和规格满足您的设计需求。

    - 问题: 如何处理产品的电气特性问题?
    - 解决方案: 检查产品的额定电压、容差和温度系数,确保其符合应用要求。

    总结和推荐


    综上所述,TDK的MLCC系列产品以其卓越的机械强度、可靠性和优良的频率响应特性,在汽车电子和普通电子应用中展现出显著的优势。我们强烈推荐这些产品,特别是对于需要高性能和高可靠性的应用场合。然而,需要注意的是,这些产品不适合某些特殊和高风险的应用场合。因此,如果您计划将产品用于特殊的高风险领域,或者有特别的要求,建议与TDK销售代表联系。

CGA2B2C0G1H271J050BA参数

参数
电容值 270pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CGA2B2C0G1H271J050BA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

CGA2B2C0G1H271J050BA数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK CGA2B2C0G1H271J050BA CGA2B2C0G1H271J050BA数据手册
