B32021A3222K189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 2.2nF ±10% 聚丙烯 300V 300V 20mΩ 通孔安装 13mm*4mm*9mm
供应商型号: 495-B32021A3222K189TR-ND
供应商: Digi-Key
标准整包数: 1700

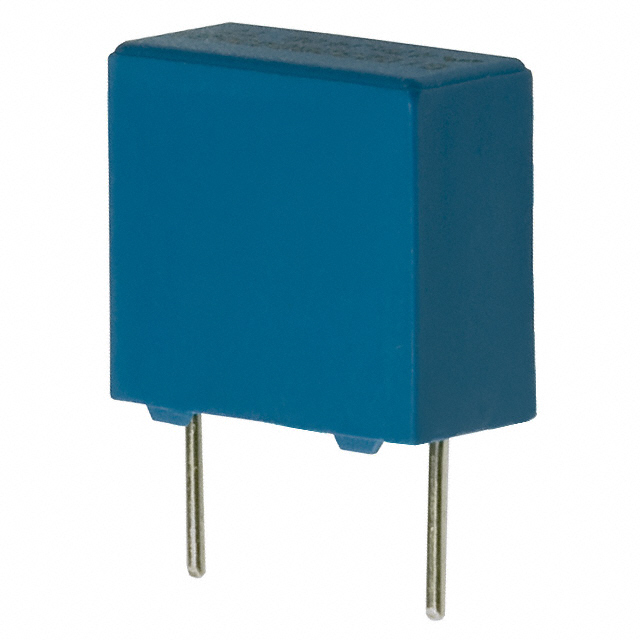

TDK 薄膜电容 B32021A3222K189

B32021A3222K189概述

    Film Capacitors (EMI Suppression Capacitors, MKP Series)

    1. 产品简介


    本系列产品为薄膜电容器(电干扰抑制型),系列号为B32021至B32026。这类电容器主要用于电磁干扰(EMI)的抑制,适用于线到地(“Line to ground”)的应用场合。它们是Y2级电容器,额定交流电压为300V。这些电容器具有小尺寸、良好的自愈能力和高耐压能力的特点,并且符合RoHS标准,可以提供无卤素版本。

    2. 技术参数


    - 最大工作温度:110°C
    - 环境等级(IEC 60068-1:2013):40/110/56
    - 介质材料:聚丙烯(MKP)
    - 外壳材质:塑料(UL 94 V-0)
    - 封装方式:环氧树脂密封(UL 94 V-0)
    - 电气特性:
    - 额定交流电压:300V(50/60Hz)
    - 最大连续直流电压:1500V(顶温≤85°C)
    - 最大连续交流电压:480V(50/60Hz)
    - 绝缘电阻:CR≤0.33μF时为100,000 MΩ;CR>0.33μF时为30,000 s
    - 泄漏因子(tan δ):在1kHz时,CR≤0.33μF和CR>0.33μF均为1(×10^-3)
    - DC测试电压:对于C≤0.33μF为4000V,对于C>0.33μF为3700V,持续时间2秒
    - 脉冲处理能力:
    - dV/dt:10 mm引脚间距下为800 V/μs,15 mm引脚间距下为600 V/μs,22.5 mm引脚间距下为500 V/μs,27.5 mm引脚间距下为400 V/μs,37.5 mm引脚间距下为300 V/μs
    - k0:10 mm引脚间距下为677,000 V^2/μs,15 mm引脚间距下为508,000 V^2/μs,22.5 mm引脚间距下为423,000 V^2/μs,27.5 mm引脚间距下为338,000 V^2/μs,37.5 mm引脚间距下为254,000 V^2/μs

    3. 产品特点和优势


    - 非常小的尺寸:便于紧凑设计
    - 良好的自愈特性:减少故障风险
    - 高耐压能力:适用于高压应用
    - RoHS兼容:环保友好
    - 无卤素版本:满足绿色制造要求
    - 并联引线端子:适合焊接连接
    - 定制引线长度:适应不同安装需求

    4. 应用案例和使用建议


    - 典型应用场景:适用于Y2类干扰抑制,尤其在“线到地”的应用中。这些电容器在8到10 MHz频率范围内特别有效,用于抑制共模噪声。
    - 使用建议:
    - 确保遵循推荐的焊接曲线,避免过高的温度和时间暴露。
    - 在焊接过程中避免施加机械应力。
    - 将引线端子保持水平,以避免引线断裂。

    5. 兼容性和支持


    - 兼容性:这些电容器适用于需要高可靠性的设备,如电源、电机驱动器和其他高频应用设备。
    - 支持和服务:制造商提供详尽的技术支持文档和售后保障服务。

    6. 常见问题与解决方案


    - 问题1:过热损坏
    - 解决方法:确保焊接温度不超过规定值,选择合适的焊接曲线。
    - 问题2:机械应力损伤
    - 解决方法:在焊接后不要移动电容器,确保PCB板安装牢固。
    - 问题3:泄漏电流过高
    - 解决方法:使用合适容量的电容器,确保其符合安全标准限制。

    7. 总结和推荐


    总结:B32021至B32026系列电容器具备紧凑设计、高耐压、良好自愈特性及RoHS兼容等显著优点,非常适合于电磁干扰抑制应用。
    推荐:由于其卓越的性能和广泛的适用性,强烈推荐这些电容器用于电磁干扰抑制和高压应用场合。

B32021A3222K189参数

参数
电容值 2.2nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 20mΩ
额定电压-AC 300V
额定电压-DC 300V
长*宽*高 13mm*4mm*9mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
