B59100C0110A070

产品分类: PTC热敏电阻
厂牌: TDK
产品描述: 100Ω 通孔安装
供应商型号: N-B59100C0110A070
供应商: 云汉优选
标准整包数: 1

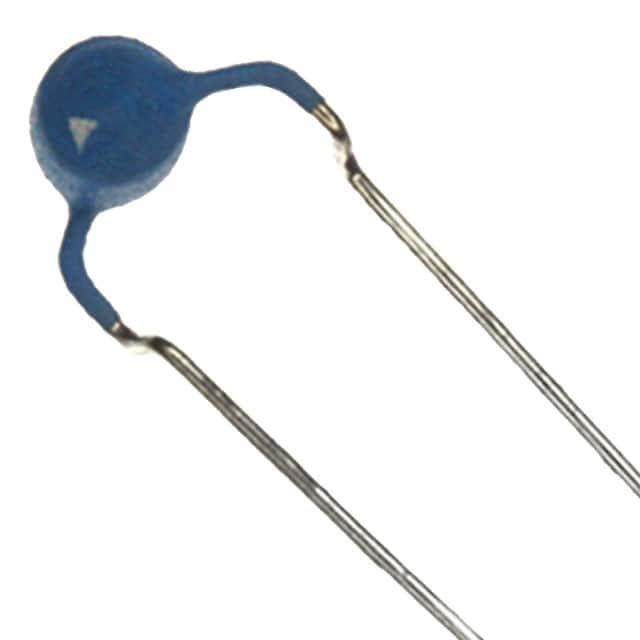

TDK PTC热敏电阻 B59100C0110A070

B59100C0110A070概述

    文章:PTC Thermistors作为限温传感器的技术概述

    产品简介


    PTC(正温度系数)热敏电阻是一种用于监测极限温度的传感器,特别适用于要求高精度温度监控的应用场合。这些热敏电阻采用镀锡引线,表面印有制造商的标志和型号编号,且符合DIN VDE V 0898-1-401标准,适用于感测90到140°C范围内的温度。此外,它们也是RoHS兼容的产品,适用于各种严苛的工作环境。

    技术参数


    - 最大工作电压(在TA = 0...40°C时):30 V DC
    - 测量电压(在TA = 40°C ... Tsense +5 K时):≤ 2.5 V DC
    - 最大测量电压(在TA见表“电气规格”时):7.5 V DC
    - 额定电阻(在VPTC ≤ 2.5 V时):≤ 100 Ω
    - 工作温度范围(在V ≤ Vmeas,max时):-40°C / Tsense +23°C
    - 工作温度范围(在V = Vmax时):0°C / +40°C
    不同型号的PTC热敏电阻根据其温度敏感度和电阻特性有所不同,如型号B59100C0090A070在温度范围为90°C时,其电阻值达到或超过1330Ω。

    产品特点和优势


    PTC热敏电阻的主要优势在于其卓越的温度响应能力,以及对特定温度点的精准控制。它们的设计适用于广泛的应用场景,特别是在电机保护、电信保护以及加热系统等领域。由于其耐高温性能,PTC热敏电阻能够在极端环境下稳定运行,具备良好的机械强度和可靠性,使其成为众多工业领域的理想选择。

    应用案例和使用建议


    - 电机保护:通过监测电机绕组的温度,可以有效防止过热导致的故障,延长电机使用寿命。
    - 电信保护:在通信设备中用于防止过压和短路现象,保障信号传输的安全性。
    - 加热系统:利用PTC的温度自调节特性,实现恒定的加热效果。
    使用建议:在安装过程中需确保接触面干净,避免任何污染或损伤;在焊接时使用适当的助焊剂,防止因预热不足导致陶瓷裂纹。

    兼容性和支持


    该产品可直接替换现有型号,如B59100C0090A070。若需更多技术支持,建议联系TDK销售办事处获取帮助。此外,制造商提供了详尽的文档资料和在线材料数据表,以辅助用户了解产品细节和适用条件。

    常见问题与解决方案


    - 问题一:如何正确处理PTC热敏电阻?
    - 解决方案:应始终存放在原包装内,避免手部直接接触陶瓷部件,使用手套进行操作。
    - 问题二:如何确保焊接过程的质量?
    - 解决方案:采用适合的助焊剂并确保充分预热,避免快速冷却和残留助焊剂。

    总结和推荐


    PTC热敏电阻以其稳定的温度检测能力和广泛的适用性,在多个行业中有很高的实用价值。虽然在一些极端环境中可能需要额外的防护措施,但总体来说,其性价比高,维护成本低,非常适合工业和消费级应用。综上所述,我强烈推荐PTC热敏电阻作为温度监测解决方案。

B59100C0110A070参数

参数
25℃时的电阻值 100Ω
精度 -
额定功率 -
7.5mm(Max)
安装方式 通孔安装
零件状态 在售
包装方式 散装,弹夹装

B59100C0110A070厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59100C0110A070数据手册

厂牌 PDF简要描述 下载
TDK PTC热敏电阻 TDK B59100C0110A070 B59100C0110A070数据手册

B59100C0110A070封装设计

查看详情并下载
Symbol
Footprint
3D Model
