B57364S0409M000

产品分类: 浪涌抑制器
厂牌: TDK
产品描述: EPCOS NTC热敏电阻器 B57364S0M0系列, 常温下4Ω, ±20%公差
供应商型号: TU-B57364S0409M000
供应商: 海外现货
标准整包数: 250

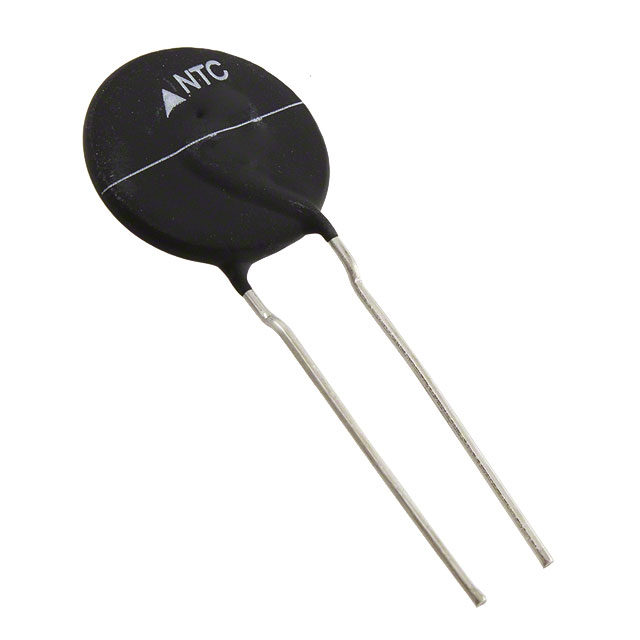

TDK 浪涌抑制器 B57364S0409M000

B57364S0409M000概述

    文章:NTC热敏电阻——用于限制启动电流的产品介绍与指南

    产品简介


    NTC(负温度系数)热敏电阻是用于限制启动电流的理想选择。它们具有可变电阻特性,在低温下阻值较高,在高温下阻值降低,因此可以在电路启动时有效限制电流冲击。这种特性使得NTC热敏电阻广泛应用于开关电源、软启动电动机等场合,从而保护敏感的电子元件不受损害。该型号的产品为S364系列,订货代码为B57364S0M0。

    技术参数


    - 型号:B57364S0M0
    - 最大功率(25℃):Pmax 5.1 W
    - 电阻容差(ΔRR/RR):± 20 %
    - 额定温度(TR):25 ℃
    - 耗散因子(在空气中):δth ≈ 24 mW/K
    - 热冷却时间常数(在空气中):τth ≈ 100 s
    - 热容量:Cth ≈ 2400 mJ/K
    - 最大尺寸(长×宽×高):LL≥25mm, LD=1.0mm, LS=7.5mm, b≤21mm, th≤7mm, h≤28mm
    - 重量:约4g

    产品特点和优势


    这款NTC热敏电阻具备多重优势。首先,其镀锡铜线设计,不仅能够提高连接的可靠性,还通过Kinked设计增加了机械强度。其次,材料经过UL 94 V-0认证,保证了在有害环境下也能提供优异的性能表现。此外,组件标记包含制造商标志、阻值和数据代码,方便用户识别和追踪。最重要的是,它拥有高度稳定的电气特性,确保长期运行的稳定可靠。

    应用案例和使用建议


    根据技术手册,该NTC热敏电阻主要应用于开关电源和软启动电机等领域。在开关电源中,它可以在电路启动瞬间有效限制电流冲击,避免对电路元件造成损害;在软启动电机的应用中,能有效地降低启动电流的峰值,减少对电网的影响。建议在安装前,仔细检查并遵守相关安装指南,确保产品能在最佳状态下工作。同时,避免将产品暴露于水、电解质或其他腐蚀性介质中,以防损坏。

    兼容性和支持


    该产品与多种电路设计和电气系统兼容,可用于各类电子设备中。TDK Electronics提供了详尽的支持和维护服务,包括但不限于快速响应的技术支持和备件供应,以确保用户能够获得及时的帮助和服务。

    常见问题与解决方案


    - 问题:产品表面受到污染怎么办?
    - 解决方法:避免直接用手接触产品表面,推荐使用手套操作。如已受污染,应立即清洁处理,确保无任何残留物影响产品性能。

    - 问题:如何正确进行焊接操作?
    - 解决方法:使用树脂型助焊剂或非活性助焊剂,确保预热充分且避免骤冷,以减少陶瓷裂纹的风险。焊接后彻底清除助焊剂残留物,以保持良好的电气性能。

    总结和推荐


    综上所述,TDK Electronics提供的B57364S0M0型号NTC热敏电阻是一款高性能的产品,适用于各种需要启动电流限制的应用场合。凭借其优良的性能、稳定的电气特性和广泛的适用性,使其在市场上具有较高的竞争力。因此,强烈推荐给需要此类元件的专业人士和工程师选用。

B57364S0409M000参数

参数
最大稳态电流 9.5A
不同电流时R值 -
额定电流 -
额定电压 -
冷电阻 7Ω(Max)
长*宽*高 21mm*7mm*7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B57364S0409M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B57364S0409M000数据手册

厂牌 PDF简要描述 下载
TDK 浪涌抑制器 TDK B57364S0409M000 B57364S0409M000数据手册
