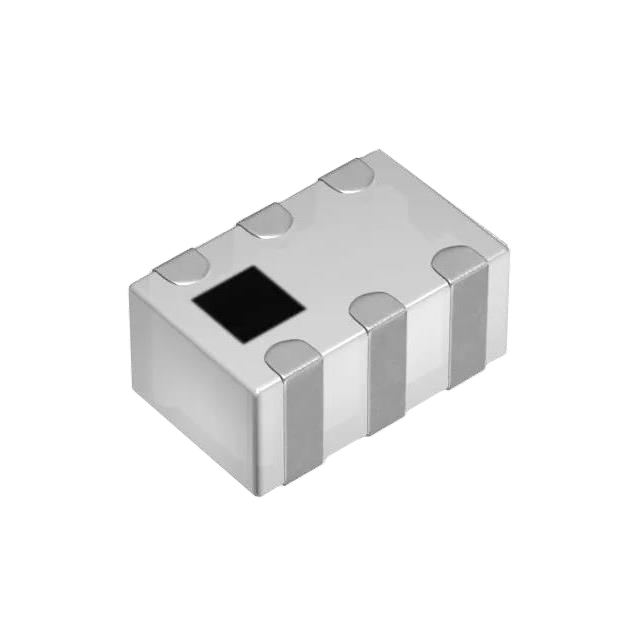

DPX205850DT-4054B5

产品分类: RF双工器
厂牌: TDK
产品描述: 25dB 12dB 36dB 23dB 698MHz~2.17GHz,2.4GHz~5.85GHz 贴片安装
供应商型号: 12M-DPX205850DT-4054B5
供应商: 云汉优选
标准整包数: 2000
TDK RF双工器 DPX205850DT-4054B5

DPX205850DT-4054B5概述

    Multilayer Diplexer DPX205850DT-4054B5 技术手册概述

    产品简介


    Multilayer Diplexer(多层双工器)DPX205850DT-4054B5 是一款用于频率范围 698-2170MHz 和 2400-5850MHz 的高性能电子元件。它通过在同一封装内集成多个高频带通滤波器,实现了低频和高频信号的分离和合并,从而广泛应用于无线通信设备如移动电话、基站、雷达系统和各种无线传输设备。

    技术参数


    - 物理尺寸:2.00 x 1.25 x 0.90 mm(公差为±0.15 mm)
    - 终端功能:GND, Common Port, High-Band Port, Low-Band Port
    - 插入损耗(dB):
    - 低频带(698-2170 MHz):典型值为0.23到1.30 dB
    - 高频带(2400-5850 MHz):典型值为1.27到51.4 dB
    - 驻波比(SWR):最大值为2.00(-40°C 到 +85°C 范围内)
    - 功率处理能力:最高可达1 W(取决于频段)
    - 电气特性:特性阻抗为50Ω,兼容不同频段的插入损耗和衰减特性

    产品特点和优势


    DPX205850DT-4054B5 具有多项显著优势:
    - 高集成度:将多种高频信号处理功能集成在单一元件中,减少了布线复杂性和空间占用。
    - 卓越的性能:插入损耗低且在宽频段范围内表现稳定,适用于多种通信标准。
    - 广泛的适用性:覆盖从低频到高频的宽带范围,适用于多种无线通信设备。
    - 稳定性高:能够在极端环境下保持稳定的电气性能,适应不同的使用场景。

    应用案例和使用建议


    - 无线通信:在移动通信设备中实现频段间的信号隔离与合并。
    - 卫星通信:用于地面站与卫星之间的信号转发。
    - 雷达系统:提供高频信号的精确过滤与放大。
    - 工业设备:应用于自动化设备中的无线数据传输系统。
    - 使用建议:建议在高频段使用时,确保信号线路设计满足阻抗匹配要求,以提高信号传输质量;在极端温度环境下使用时,建议采用适当的热管理措施。

    兼容性和支持


    - 兼容性:与大多数现代无线通信设备兼容,适用于不同类型的射频电路板。
    - 厂商支持:TDK公司提供详尽的技术文档、样品和工程支持,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题一:信号传输过程中出现明显衰减。
    - 解决方案:检查信号线路设计是否符合阻抗匹配要求,考虑重新设计或调整线路布局。
    - 问题二:高频段信号不稳定。
    - 解决方案:确保电源供应稳定,必要时增加电源去耦电容,以减少噪声干扰。
    - 问题三:高温环境下的性能下降。
    - 解决方案:采取有效的散热措施,如增加散热片或风扇,保持元件在安全的工作温度范围内。

    总结和推荐


    DPX205850DT-4054B5 多层双工器是一款在高频无线通信领域表现出色的产品。它具备高集成度、优异的性能和广泛的应用范围。虽然在一些特定情况下需要谨慎设计和安装,但其优越的性能和稳定性使其成为许多无线通信系统的理想选择。强烈推荐给需要高性能多频带无线通信解决方案的工程师和技术人员。

DPX205850DT-4054B5参数

参数
带宽 698MHz~2.17GHz,2.4GHz~5.85GHz
最大输入功率 -
低频段回波损耗 -
高频段回波损耗 -
最大低频衰减 36dB
最小低频衰减 25dB
最大高频衰减 23dB
最小高频衰减 12dB
安装方式 贴片安装
包装方式 卷带包装

DPX205850DT-4054B5厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

DPX205850DT-4054B5数据手册

厂牌 PDF简要描述 下载
TDK RF双工器 TDK DPX205850DT-4054B5 DPX205850DT-4054B5数据手册

DPX205850DT-4054B5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.4851
20000+ ¥ 0.4706
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 970.2
直接购买
加入购物车
