AES-Z7PZ-7Z030-SOM-I-G/REV-E

产品分类: DIY开发工具
厂牌: AVNET
产品描述: SOM Evaluation Board with ARM Cortex-A9 1 x 10/100/1000 eMMC/QSPI Flash
供应商型号: AES-Z7PZ-7Z030-SOM-I-G/REV-E
供应商: Avnet
标准整包数: 1
AVNET DIY开发工具 AES-Z7PZ-7Z030-SOM-I-G/REV-E

AES-Z7PZ-7Z030-SOM-I-G/REV-E概述

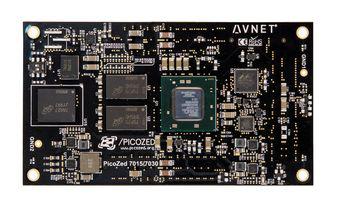

    PicoZed:高度灵活且坚固的系统级模块

    产品简介


    PicoZed是一款基于Xilinx Zynq®-7000全可编程SoC的高灵活性、坚固耐用的系统级模块(SOM)。它提供了四种不同型号的选择:XC7Z010-1CLG400、XC7Z020-1CLG400、XC7Z015-1SBG485和XC7Z030-1SBG485。这些模型分别具有不同的处理能力和用户I/O接口数量,适用于各种嵌入式系统、工业自动化、软件定义无线电等应用。

    技术参数


    - 处理器选项:XC7Z010、XC7Z020、XC7Z015、XC7Z030
    - 内存:1 GB DDR3 SDRAM,128 Mb QSPI Flash,4 GB eMMC
    - 通信:10/100/1000 Mbps以太网PHY,USB 2.0 PHY
    - 其他功能:JTAG配置端口可通过I/O连接器访问;33.33 MHz振荡器;PS JTAG引脚可通过I/O连接器访问
    - 用户I/O接口:7Z010版本提供113个用户I/O,PL I/O可配置为最多48对LVDS或100个单端I/O;7Z015版本提供148个用户I/O,4个GTP收发器;7Z020版本提供138个用户I/O,PL I/O可配置为最多60对LVDS或125个单端I/O;7Z030版本提供148个用户I/O,4个GTX收发器
    - 软件支持:Linux BSP和参考设计

    产品特点和优势


    PicoZed系列产品的核心优势在于其高度的灵活性和可扩展性。它允许设计师根据具体需求在四种不同的SoC模型之间自由迁移,而无需改变物理布局。此外,丰富的用户I/O接口和高速串行收发器为复杂的嵌入式应用提供了极大的便利。

    应用案例和使用建议


    PicoZed广泛应用于嵌入式系统、嵌入式视觉、测试与测量、电机控制、软件定义无线电和工业自动化等领域。例如,在工业自动化中,它可以作为高性能控制器用于机器视觉系统,实时处理图像数据并做出决策。在使用时,用户可以根据具体的系统要求选择合适的SoC型号,并设计相应的载板以充分利用PicoZed的所有功能。

    兼容性和支持


    PicoZed与多种外围设备和软件工具兼容,如FMC卡和Linux BSP。Xilinx和Avnet公司为PicoZed提供了详尽的技术支持和维护服务,确保用户在开发过程中能够获得及时的帮助。

    常见问题与解决方案


    1. 问题:如何配置PicoZed的用户I/O接口?
    - 解决方案:通过修改载板的设计或利用Xilinx Vivado工具进行配置。

    2. 问题:如何将PicoZed与外部设备连接?
    - 解决方案:参考用户手册中的硬件连接指南,正确布线以实现与外部设备的连接。

    总结和推荐


    PicoZed是一款面向专业用户的强大系统级模块,具有高度的灵活性、丰富的用户I/O接口和强大的软件支持。无论是需要高性能计算能力还是复杂I/O配置的应用,PicoZed都是理想的选择。因此,强烈推荐使用PicoZed来加速您的项目开发过程。
