FW.90.SMA.M

产品分类: 无线收发芯片
厂牌: TAOGLAS
产品描述: Cellular 698MHz,1.71GHz 960MHz,2.69GHz 贴片安装 250mm(长度)*248mm(高度)
供应商型号: 3678643
供应商: 海外现货
标准整包数: 1
TAOGLAS 无线收发芯片 FW.90.SMA.M

FW.90.SMA.M概述

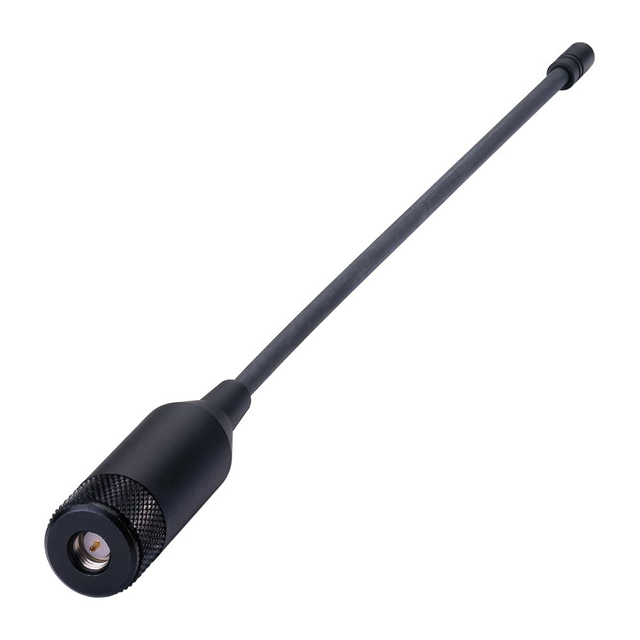

    # Taoglas FW.90 Flexible Whip Monopole Antenna 技术手册

    1. 产品简介


    基本介绍
    Taoglas 的 FW.90 系列柔性鞭状单极天线专为户外 4G/3G/2G 应用而设计,适用于全球常见的五个 GSM/CDMA 蜂窝频段。FW.90 配备了 IP67 防水等级,内含坚固的钢芯结构,且具有 SMA(M) 连接器。它在多个频段上表现出色,能够满足专业客户在汽车和工业领域的高需求。
    主要功能
    - 宽带宽:覆盖多个蜂窝网络频段(698~960 MHz 和 1710~2690 MHz)
    - 高峰值增益:在各频段均能提供稳定的高增益表现
    - 强大的机械性能:具备防水和抗碰撞能力
    - 多种安装选项:支持墙面安装和支架安装
    应用领域
    - 汽车行业
    - 工业自动化
    - 物联网(IoT)设备
    - 便携式通信设备

    2. 技术参数


    电气参数
    - 频率范围:
    - 698 ~ 960 MHz
    - 1710 ~ 2690 MHz
    - 峰值增益(dBi):
    - 自由空间:2.45 到 3.45 dBi
    - 接地平面(30cm 30cm):4.55 到 5.09 dBi
    - L 形支架:1.80 到 2.53 dBi
    - 平均增益(dBi):
    - 自由空间:-1.73 到 -6.30 dBi
    - 接地平面(30cm 30cm):-1.44 到 -5.76 dBi
    - L 形支架:-2.71 到 -5.58 dBi
    - 效率:
    - 自由空间:23.49% 到 65.41%
    - 接地平面(30cm 30cm):26.60% 到 71.81%
    - L 形支架:27.92% 到 58.66%
    - 回波损耗(dB):<-3 dB
    - 阻抗:50Ω
    - 极化方式:线性
    - 辐射模式:全向
    - 输入功率:2W
    机械参数
    - 尺寸:
    - 长度:248 ± 5 mm
    - 底座直径:17.08 ± 0.2 mm
    - 鞭体直径:4 ± 0.2 mm
    - 外壳材料:ABS
    - 连接器:SMA 男性
    - 重量:420 g
    环境参数
    - 温度范围:-40°C 到 85°C
    - 湿度范围:非冷凝 65°C,95% RH
    LTE 频段
    - 包括多个 LTE、WCDMA、HSPA、TD-SCDMA 等频段的上行和下行频率

    3. 产品特点和优势


    独特功能
    - 高性能的防水设计(IP67),适合极端环境
    - 内置坚固的钢芯结构,确保机械强度和耐用性
    - 全向辐射模式,适用于多种应用场景
    - 多种频率版本可定制,以适应不同频段的需求
    市场竞争力
    - 高可靠性与稳定的性能,尤其适合在专业汽车和工业环境中使用
    - 简化的安装和维护,通过不同配件的支持可以方便地集成到各种设备中

    4. 应用案例和使用建议


    实际应用场景
    FW.90 天线常被用于汽车天线系统、工业自动化设备以及其他需要可靠通信的领域。例如,在汽车行业中,它可以用于车辆的远程信息处理系统,确保车辆与服务提供商之间的稳定通信。
    使用建议
    - 最佳安装位置:为了达到最佳的增益效果,建议将天线安装在金属板附近,因为测试数据显示在此情况下天线的增益会有显著提升。
    - 防潮处理:尽管该天线具备 IP67 防水等级,但在长期潮湿环境下使用时,仍需采取额外的防潮措施,如使用密封胶带或防水套件。

    5. 兼容性和支持


    兼容性
    - 该天线可以通过防水面板安装 SMA 连接器或电缆组件实现防水集成。
    - TNC 和 N 类型的天线版本也已提供。
    支持和维护
    - Taoglas 提供全面的技术支持和保修服务,确保客户在使用过程中获得及时帮助。

    6. 常见问题与解决方案


    问题1:天线无法正常工作
    - 原因:连接器松动或接触不良。
    - 解决办法:重新插拔连接器,确保连接紧密。
    问题2:信号质量不佳
    - 原因:天线安装位置不佳或受到其他干扰。
    - 解决办法:检查天线的安装位置,尽量远离其他金属物体和障碍物,并尝试调整方向。
    问题3:信号丢失
    - 原因:环境变化或信号遮挡。
    - 解决办法:重新定位天线,或者增加一个外接放大器以增强信号接收能力。

    7. 总结和推荐


    综合评估
    Taoglas 的 FW.90 系列柔性鞭状单极天线凭借其宽频带宽、高增益性能和出色的防水能力,成为一款非常适合在汽车和工业应用中的理想选择。坚固的内芯结构和易于安装的特点使其在多种应用场景中都能发挥出色的表现。
    推荐使用
    鉴于其优异的性能和多功能性,我们强烈推荐使用 Taoglas 的 FW.90 系列天线。无论是追求高性能还是寻求可靠的通信解决方案,FW.90 都是您不可或缺的选择。

FW.90.SMA.M参数

参数
最大数据速率 -
最小工作供电电压 -
最小工作频率 698MHz,1.71GHz
典型输出功率 -
典型灵敏度 -
接口类型 -
射频系列/标准 Cellular
发送机数量 -
调制方式 -
模块/芯片分类 -
最大工作频率 960MHz,2.69GHz
接收机数量 -
典型供电电流 -
支持协议 -
传输电流 -
接收电流 -
最大工作供电电压 -
长*宽*高 250mm(长度)*248mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装,袋装

FW.90.SMA.M厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

FW.90.SMA.M数据手册

厂牌 PDF简要描述 下载
TAOGLAS 无线收发芯片 TAOGLAS FW.90.SMA.M FW.90.SMA.M数据手册

FW.90.SMA.M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 145.1784
5+ ¥ 130.0799
10+ ¥ 127.757
50+ ¥ 125.4342
100+ ¥ 125.4342
250+ ¥ 125.4342
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 145.17
