首页  >  产品百科  >  FXUWB20.01.0100C

FXUWB20.01.0100C

产品分类: 天线
厂牌: TAOGLAS
产品描述: 6.6dB 10W 2,2.2,3 50Ω 4.05GHz,7.1GHz,9.25GHz 贴片安装 18mm*15.2mm*100μm
供应商型号: N-FXUWB20.01.0100C
供应商: 云汉优选
标准整包数: 1

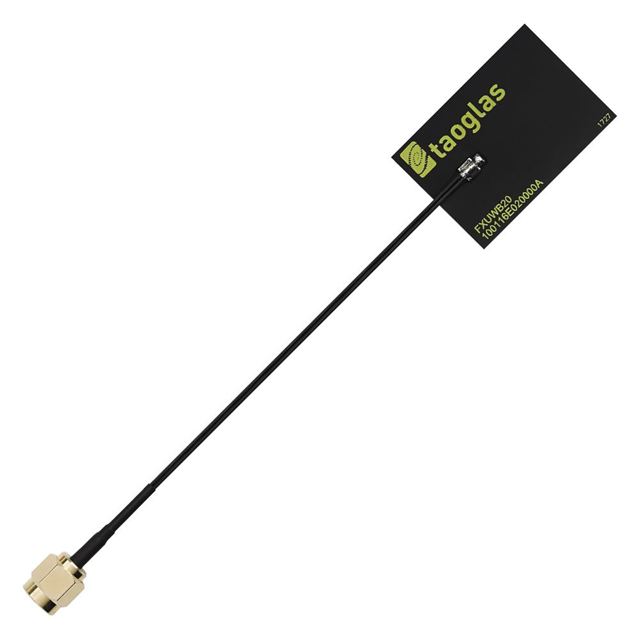

TAOGLAS 天线 FXUWB20.01.0100C

FXUWB20.01.0100C概述


    产品简介


    AccuraUWB FXUWB20是一款超宽带(UWB)柔性天线,专为3.1至5.0GHz和6.0至10.3GHz的频段设计。它具有宽频带覆盖能力,适用于欧洲和美国的UWB应用,能够同时覆盖15个信道,并且在5.8GHz Wi-Fi频段上有阻塞机制。FXUWB20天线采用柔性聚合物材料制成,厚度仅为0.2mm,尺寸为3524.50.2mm,非常轻薄,适用于各种需要高效率和紧凑设计的应用场合。

    技术参数


    - 频率范围:3.1-5.0GHz 和 6.0-10.3GHz
    - 最大输入功率:10W
    - 峰值增益:3.1-5.0GHz频段:6.6dBi;6.0-8.2GHz频段:4.2dBi;8.2-10.3GHz频段:5.8dBi
    - 回波损耗:<-8dB (3.1-5.0GHz);<-9dB (6.0-8.2GHz);<-6dB (8.2-10.3GHz)
    - 驻波比:2.2:1 (3.1-5.0GHz);2:1 (6.0-8.2GHz);3:1 (8.2-10.3GHz)
    - 效率:3.1-5.0GHz频段:80%;6.0-8.2GHz频段:75%;8.2-10.3GHz频段:65%
    - 连接器类型:SMA(M)ST,电缆长度100mm
    - 电缆直径:1.37mm
    - 尺寸:3524.50.2mm
    - 工作温度:-40°C 至 85°C
    - 存储温度:-40°C 至 85°C
    - 湿度范围:40% 至 90%

    产品特点和优势


    - 灵活安装:通过简单的“剥离并粘贴”方式固定在非金属表面上,方便快捷。
    - 高性能:在各频段具有超过70%的高效率,以及最高可达6.6dBi的峰值增益,确保信号传输的稳定性和可靠性。
    - 耐用性:作为一款柔性聚合物天线,具备良好的耐久性和抗冲击性。
    - 广泛应用:适用于多种场景,包括雷达系统、家庭网络连接、位置定位与跟踪等。

    应用案例和使用建议


    应用案例
    - 汽车雷达:FXUWB20天线可以用于汽车雷达系统,提供高精度的距离测量和定位功能,广泛应用于智能气囊和精密测量等领域。
    - 智能家居:支持高速数据传输,实现高质量音频和视频内容的实时流媒体传输,提升智能家居和娱乐系统的用户体验。
    使用建议
    - 在安装时,建议将天线至少远离金属部件10mm,理想情况下应保持20mm以获得最佳辐射效率。
    - 定制化服务:虽然电缆类型和长度是可定制的,但根据具体情况可能需要定制设计和调谐。

    兼容性和支持


    - 兼容性:FXUWB20天线兼容多种UWB传感器模块,如Decawave ScenSor DW1000模块。
    - 技术支持:提供定制设计和调谐服务,具体详情请联系区域销售代表。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后信号强度不足 | 确保天线与金属部件保持至少10mm距离 |
    | 需要长电缆 | 尽管标准长度为100mm,但仍可根据需求进行定制 |
    | 调试难度大 | Taoglas提供调谐服务,具体请咨询区域销售代表 |

    总结和推荐


    AccuraUWB FXUWB20是一款高性能、多功能的超宽带天线,具有优异的性能和广泛的适用性。无论是成本控制还是高精度应用,这款天线都是理想的解决方案。尽管初始投入可能较高,但其优秀的性能和广泛的应用范围使得它在市场上具有较强的竞争力。因此,强烈推荐使用这款天线,特别是对于需要高效率和宽频带覆盖的应用场合。

FXUWB20.01.0100C参数

参数
中心频率 4.05GHz,7.1GHz,9.25GHz
支持协议 -
典型天线增益 6.6dB
最大电压驻波比 2,2.2,3
带宽 -
阻抗 50Ω
额定功率 10W
天线类型 -
长*宽*高 18mm*15.2mm*100μm
安装方式 贴片安装
零件状态 在售
包装方式 袋装

FXUWB20.01.0100C厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

FXUWB20.01.0100C数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS FXUWB20.01.0100C FXUWB20.01.0100C数据手册

FXUWB20.01.0100C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 7.579 ¥ 64.4215
35+ $ 7.2306 ¥ 61.4601
库存: 52
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 966.32
