PC240.09.0300K

产品分类: 天线
厂牌: TAOGLAS
产品描述: 2 433MHz 导线安装,底座安装,黏合安装 3mm(高度)
供应商型号: 3678710
供应商: 海外现货
标准整包数: 1

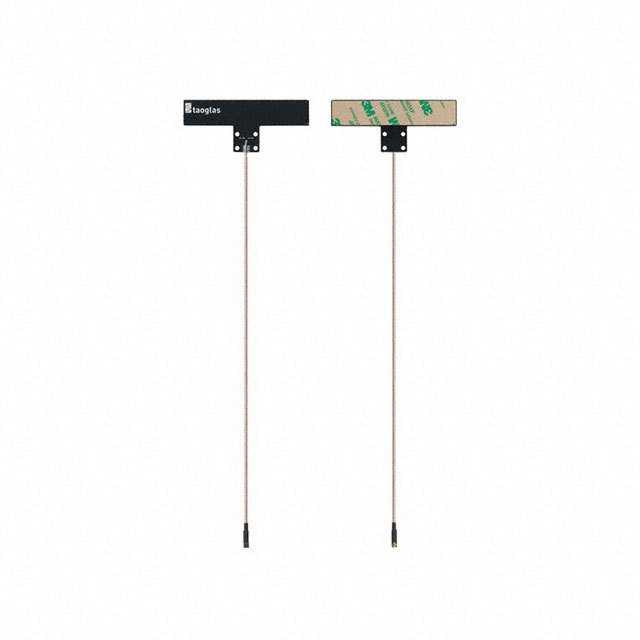

TAOGLAS 天线 PC240.09.0300K

PC240.09.0300K概述

    文章:433MHz嵌入式粘贴/螺钉安装螺旋偶极子天线——PC240.09.0300K

    1. 产品简介


    PC240.09.0300K是一款433MHz嵌入式全向天线,适用于无线报警设备。此款天线专为低频段设计,可在自由许可的ISM(工业、科学、医疗)频带内操作,广泛应用于家庭安全与报警系统、智能家居、计量设备、遥控及工业控制等领域。天线尺寸紧凑,仅厚3毫米,具备高效率的特性,在典型厚度为2毫米的ABS材料外壳上进行调谐。

    2. 技术参数


    - 应用频率:433MHz
    - 电缆长度:0.3米
    - 天线增益:-1 dBi(峰值)
    - 效率:48%
    - 驻波比:< 2:1
    - 电压驻波比:<-10 dB
    - 极化方式:线性
    - 阻抗:50欧姆
    - 尺寸:高度3毫米,长度96毫米,宽度40毫米
    - 重量:18克
    - 环境温度范围:-40°C至+85°C
    - 耐热冲击:100次,-40°C至+85°C
    - 湿度耐受性:非冷凝状态下可达95%RH
    - 电缆拉力:18.2千克力

    3. 产品特点和优势


    - 全向辐射:无论天线放置方向如何,均能保持全向辐射特性。
    - 紧凑设计:尺寸仅为96mm x 40mm x 3mm,非常适合空间受限的应用。
    - LC Tank平衡电路:能够抵消因电缆弯曲而产生的影响,提高天线稳定性和可靠性。
    - 高效能:高效率设计使它在有限的空间内也能发挥出最佳效能。
    - 集成性高:可采用3M粘合剂或螺丝固定方式安装,适用于各种设备的表面。

    4. 应用案例和使用建议


    PC240.09.0300K广泛应用于家居安全、自动化系统、远程控制等场合。建议将天线内部安装在设备侧面壁上,其中一根T臂朝下。通过实验表明,这款天线在安装后能够表现出良好的全向辐射模式,其辐射模式如图所示。橙色表示较高的天线增益,绿色表示较低的增益。正确使用天线时,应让天线的边缘面对天空和地面,以实现水平方向上的全向辐射模式。

    5. 兼容性和支持


    该天线提供完全可定制的MMCX(M)直角连接器,确保了与其他设备的良好兼容性。制造商还提供了详尽的技术文档和支持服务,以帮助用户更好地理解和使用这款天线。

    6. 常见问题与解决方案


    - 问题:天线安装后信号强度不足
    - 解决方法:确认电缆是否正确连接并遵循安装指南进行安装,检查设备的电源电压是否正常。
    - 问题:天线在不同环境下的性能差异
    - 解决方法:调整天线安装位置,使其远离金属物体或强磁场源,并根据环境特性选择合适的安装角度。

    7. 总结和推荐


    综上所述,PC240.09.0300K以其紧凑的设计、高效率和出色的稳定性,在低频应用领域具有显著的优势。无论是家庭自动化还是工业控制,这款天线都表现出了优异的性能。考虑到其便携性、易用性和成本效益,我们强烈推荐使用这款433MHz嵌入式粘贴/螺钉安装螺旋偶极子天线。

PC240.09.0300K参数

参数
额定功率 -
天线类型 -
中心频率 433MHz
支持协议 -
典型天线增益 -
最大电压驻波比 2
带宽 -
阻抗 -
长*宽*高 3mm(高度)
安装方式 导线安装,底座安装,黏合安装
零件状态 在售
包装方式 袋装

PC240.09.0300K厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

PC240.09.0300K数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS PC240.09.0300K PC240.09.0300K数据手册

PC240.09.0300K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 131.6279
5+ ¥ 117.9386
10+ ¥ 115.8326
50+ ¥ 113.7265
100+ ¥ 113.7265
250+ ¥ 113.7265
库存: 98
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 131.62
