FXR.06.A

产品分类: NFC/RFID芯片
厂牌: TAOGLAS
产品描述:
供应商型号: 3678655
供应商: 海外现货
标准整包数: 1
TAOGLAS NFC/RFID芯片 FXR.06.A

FXR.06.A概述

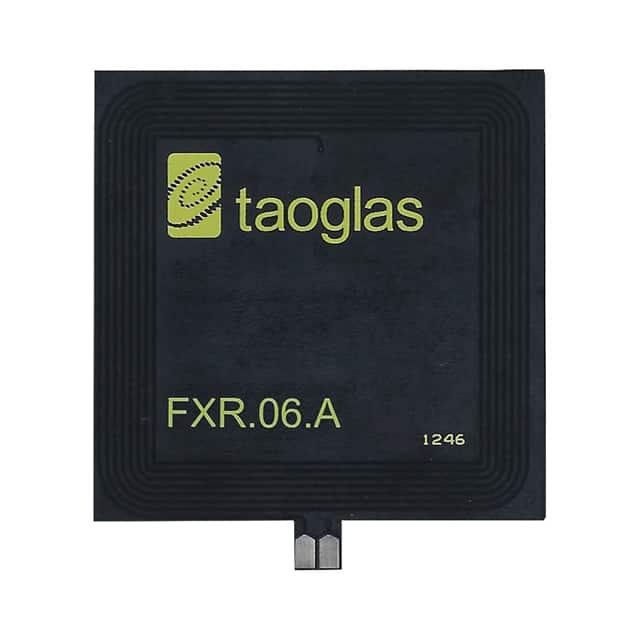

    Square Flexible Near-Field Communications Antenna: FXR.06.A

    1. 产品简介


    FXR.06.A是一款方形柔性近场通信(Near Field Communication, NFC)天线,专为移动设备和其他应用设计。该产品采用柔性设计,可贴合到塑料外壳上,安装简便。与常见的贴在电池上的NFC天线不同,FXR.06.A可以通过增加铁氧体片来提供电池或其他组件的隔离,从而提高通信效果。此外,还可以根据特定应用进行定制,以实现最佳匹配。

    2. 技术参数


    以下是FXR.06.A的技术规格和性能参数:
    | 参数 | 值 |

    | 频率 | 13.56 MHz |
    | 线圈电感 | 5.2 μH |
    | 尺寸 | 47 mm x 47 mm |
    | 厚度 | 0.24 mm |
    | 重量 | 813.2 mg |
    | 罗马标准(RoHS) | 符合 |
    | 工作温度 | -40°C 到 85°C |
    | 存储温度 | -40°C 到 85°C |
    | 湿度 | 非凝结 65°C 95% RH |

    3. 产品特点和优势


    - 柔性设计:采用柔性PCB材料,厚度仅为0.24 mm,易于贴合到各种表面。
    - 高兼容性:适用于多种NFC芯片和评估板。
    - 低阻抗:接触点采用镀金铜,确保信号传输稳定。
    - 广泛的应用范围:可以用于手机、平板电脑等多种移动设备。
    - 定制化服务:提供针对特定应用的定制服务,以优化性能。

    4. 应用案例和使用建议


    - 测试设置:通过使用固定式测试装置测量最大查询距离。将天线连接到不同的NFC评估板并放置在固定部分。
    - 测试样本:使用10个RFID标签来测量查询距离,包括ISO/IEC 14443A标准的不同类型标签。
    - 阻抗匹配:建议在默认匹配电路下进行初步测试,一旦成功读取后,可根据实际情况优化性能。
    - 使用建议:为了获得最佳性能,应避免任何物理障碍物遮挡天线。如需优化,请根据具体需求调整阻抗匹配网络。

    5. 兼容性和支持


    - 兼容性:兼容多种NFC评估板和芯片,例如Texas Instruments TRF7970AEVM和NXP MFEV700。
    - 技术支持:请联系当地Taoglas销售办公室获取更多支持信息。

    6. 常见问题与解决方案


    - 问题一:天线读取距离短。
    - 解决方案:检查是否有物理障碍物遮挡天线,并重新调整阻抗匹配电路。
    - 问题二:天线无法正常工作。
    - 解决方案:确认安装正确,且没有损坏。如有需要,可联系Taoglas客服寻求进一步帮助。

    7. 总结和推荐


    FXR.06.A NFC天线凭借其灵活的设计、广泛的兼容性和优秀的性能表现,在多种应用场合中展现出显著的优势。尤其适用于对空间和灵活性要求较高的移动设备。强烈推荐给需要高效、可靠的NFC天线解决方案的客户。

FXR.06.A参数

参数
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
工作模式 -
支持协议 -
长*宽*高 47mm*47mm*240μm
安装方式 焊接安装,黏合安装
零件状态 在售
包装方式 散装

FXR.06.A厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

FXR.06.A数据手册

厂牌 PDF简要描述 下载
TAOGLAS NFC/RFID芯片 TAOGLAS FXR.06.A FXR.06.A数据手册

FXR.06.A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 37.6647
10+ ¥ 36.1581
25+ ¥ 33.7476
50+ ¥ 33.145
100+ ¥ 32.5423
500+ ¥ 32.5423
库存: 73
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 37.66
直接购买
加入购物车
