AA.171.301111

产品分类: 天线
厂牌: TAOGLAS
产品描述: 2 50Ω 1.561GHz,1.575GHz,1.602GHz 磁性安装,贴片安装 17.1mm(高度)
供应商型号: 4127727
供应商: 海外现货
标准整包数: 1

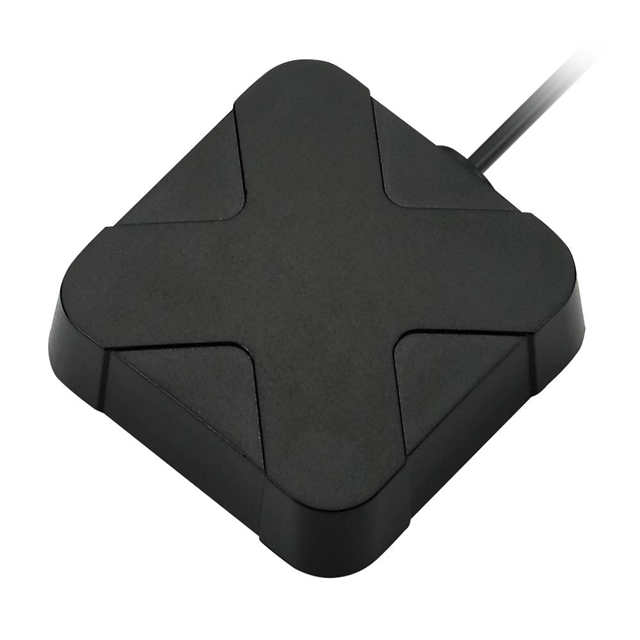

TAOGLAS 天线 AA.171.301111

AA.171.301111概述

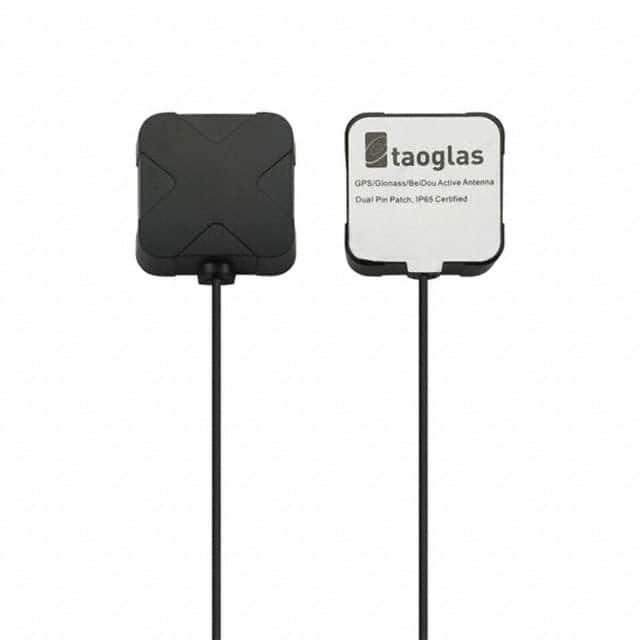

    MagmaX IP67 GPS/GLONASS/GALILEO/BeiDou低轴比外部汽车天线产品综述

    1. 产品简介


    MagmaX IP67是一款具有高耐用性和紧凑设计的磁吸式外部汽车天线。它特别适用于需要坚固性和小巧尺寸的应用场景,如远程信息处理和机器对机器(M2M)通信。天线可应用于商用车辆安装,用于车队管理。此外,它还覆盖了GPS、GLONASS、GALILEO和BeiDou等卫星系统,确保了广泛的应用范围和准确性。

    2. 技术参数


    - 电气特性
    - 中心频率:GPS/GLONASS: 1575.42±1.023 MHz, 1602±8 MHz;BeiDou: 1561.098±2.046 MHz
    - 馈电结构:具有最佳轴比的专用馈电结构
    - 轴比:<3(在GPS/GLONASS/GALILEO/BeiDou频率下)
    - 极化方式:右旋圆极化(RHCP)
    - 输入阻抗:50 Ω
    - 电压驻波比(VSWR):最大2.0
    - DC输入电压:1.8V(最小)至3.0V(典型)至5.5V(最大)
    - 低噪声放大器(LNA)增益:22dB、28dB、30dB
    - 噪声系数:2.4dB、2.1dB、2.4dB
    - 功耗:3.2mA、7.3mA、8.4mA
    - 机械特性
    - 尺寸:陶瓷贴片天线尺寸为35 x 35 x 6mm;整体天线尺寸为535017mm
    - 材料:ABS
    - 电缆:3M RG-174(完全可定制)
    - 连接器:SMA(M)(完全可定制)
    - 防水等级:IP67
    - 重量:92克
    - 磁力吸盘拉力:水平最大0.52kg,垂直最大0.48kg
    - 环境特性
    - 操作温度:-40°C 至 +85°C
    - 存储温度:-40°C 至 +90°C

    3. 产品特点和优势


    - 轴比优势:低轴比(<3)提高了GNSS系统定位精度,加速锁定时间。
    - 防干扰能力:前端声表面波滤波器减少带外干扰,防止LNA压缩和烧毁。
    - 质量认证:由TS16949认证工厂生产,提供PPAP和IMDS文档。
    - 低功耗:延长设备电池寿命。
    - 高度定制:可根据需求定制电缆长度和连接器类型。
    - 耐候性:防水等级达到IP67,可在极端环境下稳定工作。

    4. 应用案例和使用建议


    - 应用案例:在商业车辆安装中用于车队管理和远程信息处理。
    - 使用建议:
    - 在安装前确保天线表面干净且平整,以确保磁力吸盘的最佳固定效果。
    - 根据具体应用需求,选择合适的电缆长度和连接器类型。
    - 定期检查天线的工作状态,特别是在恶劣天气条件下。

    5. 兼容性和支持


    - 兼容性:MagmaX IP67天线适用于各类车辆安装,并且可与多种车载设备兼容。
    - 支持:请联系区域内的Taoglas办事处以获取技术支持和帮助。

    6. 常见问题与解决方案


    - 问题1:天线无法正常工作
    - 解决方案:检查电源电压是否在规定范围内,确认连接器连接稳固,重新校准天线。

    - 问题2:信号强度弱
    - 解决方案:检查安装位置是否有遮挡物,调整天线方向或重新安装天线。

    - 问题3:LNA噪声大
    - 解决方案:检查电缆连接情况,确保电缆没有损坏或短路。

    7. 总结和推荐


    MagmaX IP67 GPS/GLONASS/GALILEO/BeiDou低轴比外部汽车天线凭借其高精度、低功耗和优异的环境适应性,在车队管理和远程信息处理等领域表现出色。我们强烈推荐此产品给那些寻求高性能、可靠性和耐用性的应用场合。

AA.171.301111参数

参数
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 1.561GHz,1.575GHz,1.602GHz
支持协议 -
典型天线增益 -
最大电压驻波比 2
带宽 -
长*宽*高 17.1mm(高度)
安装方式 磁性安装,贴片安装
零件状态 在售
包装方式 散装,袋装

AA.171.301111厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

AA.171.301111数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS AA.171.301111 AA.171.301111数据手册

AA.171.301111封装设计

查看详情并下载
Symbol
Footprint
3D Model
