WLA.01

产品分类: 天线
厂牌: TAOGLAS
产品描述: 2.5dB 2 50Ω 2.4GHz 焊接安装,贴片安装 3.2mm*1.6mm*500μm
供应商型号: N-WLA.01
供应商: 云汉优选
标准整包数: 1

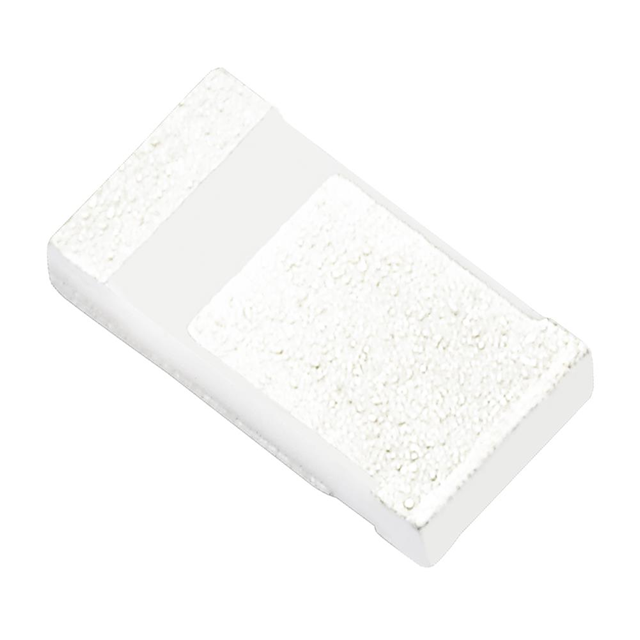

TAOGLAS 天线 WLA.01

WLA.01概述

    # 高效2.4GHz回路天线(WLA.01)技术手册解析

    1. 产品简介


    基本介绍
    WLA.01是一款专为2.4GHz频段设计的高效能陶瓷表面贴装天线(SMD),适用于Wi-Fi、蓝牙(Bluetooth)、Zigbee及IEEE 802.11b/g等无线通信标准。它的峰值增益可达2.5dBi,拥有低轮廓设计和高效率特性,广泛应用于小型化、高性能需求的场景。
    主要功能
    - 提供高效率信号传输,满足2.4GHz至2.5GHz频段的工作要求。
    - 小巧的体积设计(3.2×1.6×0.5毫米),特别适合空间受限的应用环境。
    - 符合RoHS环保标准,绿色无害。
    应用领域
    WLA.01天线广泛应用于以下领域:
    - 蓝牙耳机系统
    - 智能手机等手持设备的Wi-Fi/蓝牙功能实现
    - 无线PCMCIA卡及USB设备
    - 工业物联网设备(如Zigbee传感器网络)

    2. 技术参数


    | 参数 | 规格 |

    | 中心频率 | 2400–2500MHz |
    | 尺寸 | 3.2×1.6×0.5mm |
    | 驻波比(VSWR) | ≤2 |
    | 极化方式 | 线性 |
    | 带宽 | ≥100MHz |
    | 峰值增益 | 2.5dBi |
    | 效率 | ≥84% |
    | 阻抗 | 50Ω |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +105°C |
    | 推荐储存条件 | 温度:5°C至40°C;湿度:20%-70% |

    3. 产品特点和优势


    特点
    1. 高效紧凑设计:作为目前全球最小的2.4GHz陶瓷回路天线之一,其体积仅为3.2×1.6×0.5毫米,非常适合需要高集成度的无线模块。
    2. 兼容性强:能够通过调节匹配电路适配不同的PCB尺寸。
    3. 环保可靠:符合RoHS环保标准,确保长期使用的安全性。
    优势
    - 相较于其他同类产品,WLA.01的峰值增益更高,在特定应用中可以补偿因内部组件或外壳干扰导致的增益损失,提供更优的整体性能。
    - 采用陶瓷材料,提升了机械强度与耐用性,可适应严苛的工业环境。

    4. 应用案例和使用建议


    应用案例
    1. 蓝牙耳机系统:WLA.01能够为蓝牙耳机提供稳定的信号连接,保证音频传输质量。
    2. 智能手机:在小型化设计趋势下,其紧凑尺寸非常适合现代智能设备。
    3. Zigbee无线传感器网络:适用于工业监控、智能家居等领域。
    使用建议
    - 集成时需注意与周围组件的间距,避免产生不必要的电磁干扰(EMI)。
    - 可通过调整匹配电路来进一步优化天线性能,以达到最佳通信效果。
    - 确保PCB尺寸与推荐值一致,否则可能影响增益表现。

    5. 兼容性和支持


    兼容性
    WLA.01可以无缝集成到多种无线模块中,无论是否需要低于2dBi的峰值增益限制,Taoglas均能提供专业指导,确保符合相关法规要求。
    支持
    - Taoglas技术支持团队随时准备协助客户进行产品测试和定制化设计。
    - 提供完整的匹配电路设计指南,方便开发者快速上手。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 天线增益低于预期 | 检查匹配电路设计是否合理,并调整优化。 |
    | 设备通信不稳定 | 确保天线周围无金属遮挡物,改善天线安装环境。 |
    | 无法正常焊接 | 检查焊接温度是否符合推荐标准,适当延长焊接时间。|

    7. 总结和推荐


    综合评估
    WLA.01是一款兼具高性能和便携性的2.4GHz回路天线,特别适合对空间有限且需要高效率传输的场景。凭借其小巧的体积、优异的电气特性及良好的环境适应能力,它已成为无线通信领域的明星产品。
    推荐意见
    对于寻求高性价比、小尺寸、高效率天线的开发者而言,WLA.01无疑是一个非常值得选择的产品。尤其针对蓝牙耳机、智能手机等移动设备,其性能完全能满足市场需求。
    通过结合实际应用场景并充分利用制造商的技术支持资源,开发者能够充分发挥WLA.01的潜力,创造更多创新价值。

WLA.01参数

参数
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 2.4GHz
支持协议 -
典型天线增益 2.5dB
最大电压驻波比 2
带宽 -
长*宽*高 3.2mm*1.6mm*500μm
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装

WLA.01厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

WLA.01数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS WLA.01 WLA.01数据手册

WLA.01封装设计

查看详情并下载
Symbol
Footprint
3D Model
