首页  >  产品百科  >  UWC.20

UWC.20

产品分类: 天线
厂牌: TAOGLAS
产品描述: 6dB 2,3 50Ω 4.05GHz,7.1GHz,8.5GHz 焊接安装,贴片安装 3mm(高度)
供应商型号: 3678735
供应商: 海外现货
标准整包数: 1

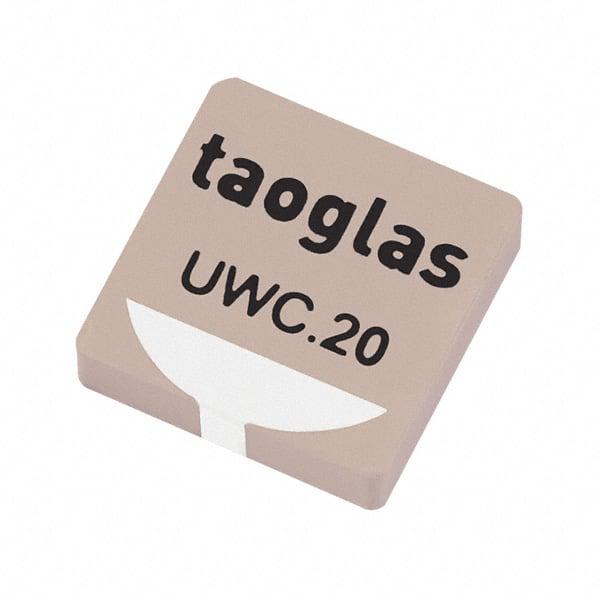

TAOGLAS 天线 UWC.20

UWC.20概述


    产品简介


    UWC.20 超宽带(UWB)贴片天线是一种用于汽车传感器、智能气囊、精密测量、智能家居及娱乐系统以及位置定位和跟踪应用的高性能SMD贴片天线。它覆盖3-5GHz和6-9GHz两个频段,适用于欧洲和美国UWB应用中的1至10通道。此天线特别设计以实现紧凑设计和高效率,使其成为众多应用场景的理想选择。

    技术参数


    | 参数 | 规格 |

    | 频率范围 | 3.1–5.0 GHz & 6.2–9.0 GHz |
    | 回波损耗 | -10 dB & -10 dB & -6 dB |
    | 效率 | 80% & 70% & 70% |
    | 峰值增益 | 6 dBi & 3.5 dBi & 2.5 dBi |
    | 最大电压驻波比(VSWR) | 2:1 & 2:1 & 3:1 |
    | 尺寸 | 12123 mm |
    | 材料 | 陶瓷 |
    | 工作温度 | -40°C 至 85°C |
    | 存储温度 | -40°C 至 85°C |
    | 湿度 | 40% 至 90% |

    产品特点和优势


    UWC.20 天线具有诸多独特优势:
    - 小巧轻便:体积小(12123mm),便于集成到各种设备中。
    - 高效率:不同频段下的效率均超过60%,最高达到80%。
    - 高精度定位:峰值增益分别在不同频段下达到6dBi、3.5dBi和2.5dBi,确保信号质量。
    - 鲁棒性强:采用陶瓷材料,抗摔耐用。
    - 成本效益:适合长期大量生产,降低制造成本。
    - 广泛兼容:适用于多种UWB模块和标准测试板。

    应用案例和使用建议


    应用案例
    - 智能家居系统:实现高清音频和视频内容的实时流媒体传输。
    - 汽车传感器:提供精密距离测量和位置定位能力,应用于安全气囊和导航系统。
    - 位置定位与追踪:可应用于室内定位系统,如商场内货物管理和患者位置追踪。
    使用建议
    - PCB放置:天线应放置在45mm×25mm标准评估板的中心,确保与金属部件之间至少保持2.4mm的距离,以优化辐射效率。
    - 接地平面尺寸:建议最小接地平面尺寸为31mm×25mm,以保证最佳性能。
    - 避障:金属部件应至少离天线1mm,以避免影响性能。

    兼容性和支持


    UWC.20 天线已验证与Decawave ScenSor DW1000模块以及其他市面上的UWB传感器模块兼容。厂商提供详尽的技术支持,确保客户在产品生命周期内的顺利使用和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 天线放置不当 | 确保天线位于正确位置并远离金属部件。 |
    | 接地平面尺寸过小 | 增加接地平面尺寸至推荐的最小值。 |
    | 信号失真 | 检查周围是否有金属干扰,并适当调整位置。 |

    总结和推荐


    UWC.20 天线凭借其紧凑的设计、高效率、广泛的频率覆盖以及优秀的兼容性,在众多应用场景中表现出色。特别是对于需要精密距离测量和高精度定位的应用场景,该天线无疑是理想选择。总体而言,强烈推荐该产品,尤其适合对成本敏感且需要高性能天线解决方案的项目。

UWC.20参数

参数
典型天线增益 6dB
最大电压驻波比 2,3
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 4.05GHz,7.1GHz,8.5GHz
支持协议 -
长*宽*高 3mm(高度)
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装

UWC.20厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

UWC.20数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS UWC.20 UWC.20数据手册

UWC.20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 31.7869
10+ ¥ 28.4811
50+ ¥ 27.9725
100+ ¥ 27.9725
200+ ¥ 27.4639
600+ ¥ 27.4639
3000+ ¥ 27.4639
6000+ ¥ 27.4639
库存: 687
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 31.78
