WS.01.B.305151

产品分类: 天线
厂牌: TAOGLAS
产品描述: 1.6 50Ω 3.8GHz 贴片安装,面板安装 29mm(长度)*29mm(高度)
供应商型号: N-WS.01.B.305151
供应商: 云汉优选
标准整包数: 1
TAOGLAS 天线 WS.01.B.305151

WS.01.B.305151概述


    产品简介

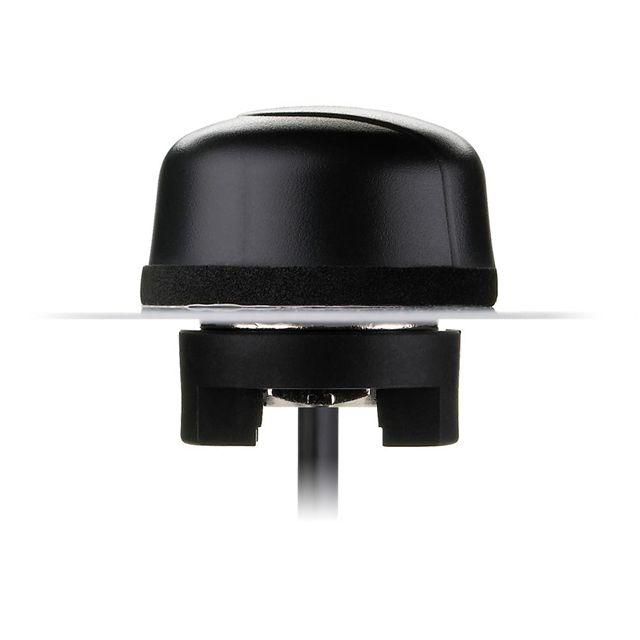

    Heavy Duty Screw Mount Antenna - Dual-Band 2.4~5.2GHz
    产品类型: 外置双频无线天线
    主要功能: 支持2.4GHz至5.2GHz频段,适用于多种通信协议(如ZigBee、WLAN、蓝牙、IEEE 802.11、IEEE 802.15)。采用高效率、高增益设计,具备卓越的稳定性和可靠性。
    应用领域: 广泛应用于车辆和户外资产的无线通信系统中,特别是在远程计量和物联网应用中表现优异。

    技术参数


    - 频率范围: 2.4GHz~5.2GHz
    - 电压驻波比(VSWR): 1.41~1.76
    - 回波损耗(Return Loss): -11.1dB~-15.3dB
    - 阻抗: 50Ω
    - 极化方式: 线性 - 水平
    - 辐射模式: 全向
    - 电缆/连接器: 3M NFC-200 / RP-SMA(M)
    - 推荐扭矩: 24.5N·m
    - 最大扭矩: 29.4N·m
    - 尺寸: 高度29mm,直径49mm
    - 环境性能:
    - 防水等级: IP67 & IP69K
    - 腐蚀防护: 5% NaCl溶液下48小时无损
    - 温度范围: -40°C 至 +85°C
    - 热冲击: 100次循环,-40°C 至 +80°C
    - 湿度: 非冷凝状态下65°C 95%RH
    - 冲击: 1米混凝土上6轴冲击测试
    - 拉力: 8 KGf

    产品特点和优势


    1. 高效率和高增益: 确保在所有工作条件下的恒定接收和传输性能。
    2. 耐用设计: 采用厚实的螺纹设计和UV耐候性材料,确保长期户外使用中的可靠性和稳定性。
    3. 合规性: 符合最新的欧盟高度限制规定,适用于车辆顶部安装,并提供IP67和IP69K的防水性能。
    4. 灵活性: 支持多种频段和通信标准,确保与各种设备的兼容性。
    5. 优化性能: 通过合理的安装布局和技术集成,可以显著提升整体系统的性能。

    应用案例和使用建议


    应用案例:
    - 该天线广泛应用于工业和车辆环境中,例如远程计量、智能交通系统、环境监测等领域。
    - 在物联网项目中,可用于室外传感器网络,实现数据传输和远程监控。
    使用建议:
    - 安装前需确保设备和天线之间的电气连接和电缆布置合理,以避免信号衰减。
    - 尽量选择合适的天线峰值增益,避免由于环境影响导致的信号损耗。
    - 确保安装环境符合天线的工作温度和湿度范围,防止因恶劣天气影响而降低天线性能。

    兼容性和支持


    - 该天线具有较强的兼容性,可与其他模块和设备搭配使用。
    - 厂商提供全方位的技术支持,包括安装指导、性能测试报告及后续的维护服务。

    常见问题与解决方案


    1. 问题: 设备连接不稳定,信号强度不足。
    - 解决办法: 检查电缆连接是否稳固,尝试调整设备布局,选择适合的安装位置,以提高信号接收效果。

    2. 问题: 设备安装后发现性能不如预期。
    - 解决办法: 联系厂商进行专业测试,可能需要重新选择天线的峰值增益或其他配置参数。

    总结和推荐


    总结: 该天线具备出色的性能和广泛的应用范围,尤其适用于各类户外和车载无线通信需求。其坚固耐用的设计和全面的兼容性使其在市场上具备较强的竞争力。
    推荐: 强烈推荐该产品用于需要高可靠性和高性能的无线通信场景。通过厂商提供的技术支持和服务,用户可以获得更佳的安装和使用体验。

WS.01.B.305151参数

参数
额定功率 -
天线类型 -
中心频率 3.8GHz
支持协议 -
典型天线增益 -
最大电压驻波比 1.6
带宽 -
阻抗 50Ω
长*宽*高 29mm(长度)*29mm(高度)
安装方式 贴片安装,面板安装
零件状态 停产
包装方式 散装,袋装

WS.01.B.305151厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

WS.01.B.305151数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS WS.01.B.305151 WS.01.B.305151数据手册

WS.01.B.305151封装设计

查看详情并下载
Symbol
Footprint
3D Model
