FXP840.07.0055B

产品分类: 天线
厂牌: TAOGLAS
产品描述: 2dB 2W 2,2.5 50Ω 2.4GHz,5.4GHz 2.4GHz,5GHz 黏合安装 100μm(高度)
供应商型号: 2919770
供应商: 海外现货
标准整包数: 1

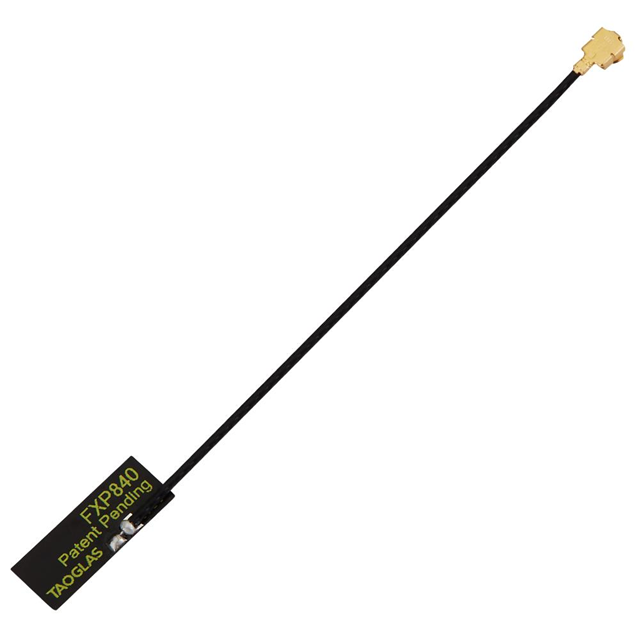

TAOGLAS 天线 FXP840.07.0055B

FXP840.07.0055B概述

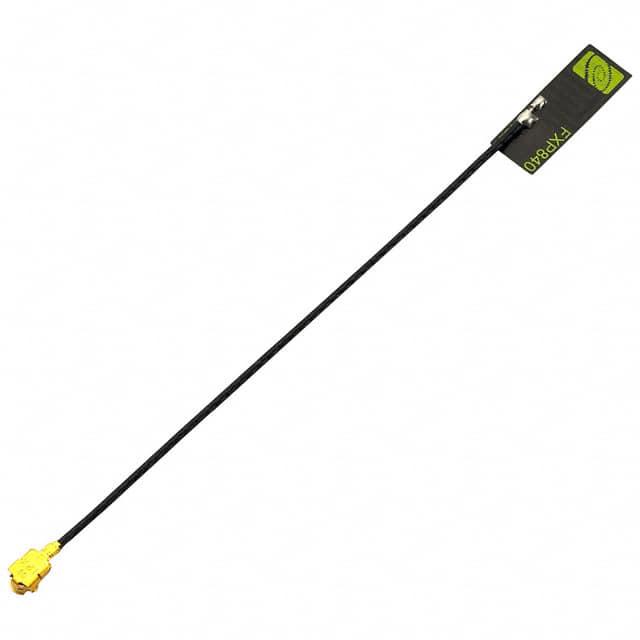

    FXP840 Freedom Series:超小型双频段天线

    产品简介


    Taoglas的FXP840 Freedom系列是一款专为DSRC、V2V、WiFi、Bluetooth和Zigbee等应用设计的超小型单极天线。这款天线支持2.4 GHz和4.9-6 GHz频段,能够在不同的通信标准之间灵活切换。天线的主要特点是体积小巧(14mm×5mm×0.1mm),具有双面3M胶带,方便直接粘贴在设备内部的塑料或玻璃外壳上。FXP840适用于多种设备,如LCD显示器、平板电脑和智能手机,尤其适合在狭小空间内安装且仍需保持高性能的应用场合。

    技术参数


    - 操作频率: 2410-2490 MHz(2.4 GHz)和4900-6000 MHz(4.9-6 GHz)
    - 极化方式: 线性
    - 阻抗: 50欧姆
    - 最大驻波比(VSWR): 2:1(2.4 GHz)和2.5:1(4.9-6 GHz)
    - 最大反射损耗: -10 dB(2.4 GHz)和-7.0 dB(4.9-6 GHz)
    - 峰值增益: 2.0 dBi(2.4 GHz)和2.5 dBi(4.9-6 GHz)
    - 效率: 40%(2.4 GHz)和53%(4.9-6 GHz)
    - 最大输入功率: 2W
    - 外形尺寸: 14 mm×5 mm×0.1 mm
    - 材料: 聚合物
    - 连接器: IPEX MHF1
    - 工作温度范围: -40°C至85°C
    - 存储温度范围: -40°C至85°C
    - 相对湿度: 40%至95%
    - 符合RoHS规范

    产品特点和优势


    1. 超小体积: 仅14mm×5mm×0.1mm的超薄设计,使其成为狭小空间内的理想选择。
    2. 双面3M胶带: 方便快捷的“剥离并粘贴”安装方式,无需工具即可固定。
    3. 定制化连接器和电缆: 按客户需求定制,方便集成。
    4. 高性能: 即使在复杂环境中也能保持良好的性能,特别是在设备内部安装时。
    5. 环境适应性强: 可在-40°C到85°C的温度范围内正常工作,并且具有良好的湿度适应能力。

    应用案例和使用建议


    - 使用场景:
    - 在车载系统中用于DSRC和V2V通信。
    - 在智能家居系统中作为WiFi、Bluetooth和Zigbee的通信天线。
    - 在手机、平板和LCD显示器中作为内置天线。
    - 使用建议:
    - 需要根据实际设备结构进行布局设计,确保最佳性能。
    - 集成前可联系Taoglas进行测试,以确保满足模块制造商的峰值增益要求。
    - 使用中应注意避免接触高温和高湿环境,以防损坏。

    兼容性和支持


    - 兼容性: FXP840的IPEX MHF1连接器与U.FL兼容,易于与其他设备或模块连接。
    - 支持和服务: Taoglas提供详尽的技术支持和咨询服务,帮助客户在集成过程中解决问题,并保证设备的长期运行稳定性。

    常见问题与解决方案


    1. 问题: 设备中安装后性能下降。
    - 解决办法: 请确保设备内部有足够的空间让天线充分展开,同时避免遮挡和干扰。
    2. 问题: 天线无法正常工作。
    - 解决办法: 检查连接器是否正确安装,并确认是否达到所需的电压和电流值。
    3. 问题: 天线在特定频段上表现不佳。
    - 解决办法: 请联系Taoglas工程师,根据具体需求调整天线的频率响应。

    总结和推荐


    FXP840 Freedom Series天线凭借其小巧的体积、高增益和多频段覆盖等特点,在市场上具有明显的优势。其独特的安装方式和高性能使其成为许多应用领域的理想选择。对于希望在有限空间内实现高效通信的用户来说,FXP840无疑是一个值得考虑的选项。强烈推荐在需要高性能、小巧天线的应用中使用该产品。

FXP840.07.0055B参数

参数
阻抗 50Ω
额定功率 2W
天线类型 -
中心频率 2.4GHz,5.4GHz
支持协议 -
典型天线增益 2dB
最大电压驻波比 2,2.5
带宽 2.4GHz,5GHz
长*宽*高 100μm(高度)
安装方式 黏合安装
零件状态 在售
包装方式 散装,袋装
