TLS.01.1F11

产品分类: 天线
厂牌: TAOGLAS
产品描述: -2.77dB 50Ω 829MHz,1.575GHz,2.2GHz 底座安装 79.6mm(高度)
供应商型号: N-TLS.01.1F11
供应商: 云汉优选
标准整包数: 1

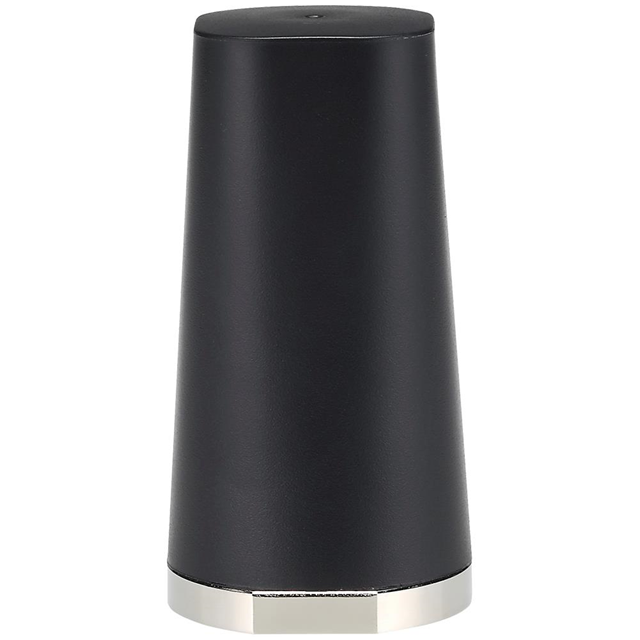

TAOGLAS 天线 TLS.01.1F11

TLS.01.1F11概述

    Shockwave TLS.01.1F11 外部永久安装天线

    产品简介


    Shockwave TLS.01.1F11 是一款专为2G/3G/4G蜂窝网络和GPS设计的外部永久安装天线。其适用频段为698-960 MHz、1575.42 MHz、1710-2700 MHz,具备N型(公头)连接器。这款天线设计用于地面平面安装,并适用于各种应用场景,包括公共安全、高清视频流传输、智能城市设施管理、农业和工业等领域。它的独特之处在于其超过50%的效率和超过2.3 dBi的增益,使得它在广泛的频率范围内表现优越。

    技术参数


    以下是TLS.01.1F11 天线的主要技术参数:
    - 频段:
    - LTE/GSM850: 698~803 MHz
    - GSM900: 824~896 MHz
    - GSM1800: 1710~1880 MHz
    - GPS: 1575.42 MHz
    - GSM1900: 1850~1990 MHz
    - WCDMA: 1920~2170 MHz
    - DCS: 1710~1785 MHz
    - PCS: 1850~1915 MHz
    - AWS: 2110~2700 MHz
    - 效率:
    - 95.20%
    - 85.53%
    - 83.23%
    - 55.14%
    - 70.11%
    - 62.73%
    - 61.41%
    - 54.23%
    - 峰值增益:
    - 3.10 dBi
    - 3.11 dBi
    - 3.29 dBi
    - 0.29 dBi
    - 3.31 dBi
    - 2.60 dBi
    - 2.29 dBi
    - 4.02 dBi
    - 平均增益:
    - -0.21 dBi
    - -0.68 dBi
    - -0.80 dBi
    - -2.58 dBi
    - -1.55 dBi
    - -2.02 dBi
    - -2.12 dBi
    - -2.77 dBi
    - 驻波比:
    - < -6 dB
    - < -10 dB
    - < -8 dB
    - < -5 dB
    - < -6 dB
    - < -6 dB
    - < -6 dB
    - < -7 dB
    - 阻抗:
    - 50Ω
    - 极化方式:
    - 垂直极化
    - 辐射特性:
    - 全向
    - 最大输入功率:
    - 100W
    - 机械参数:
    - 高度: 79.45 mm (3.13")
    - 直径: 42 mm (1.65")
    - 重量: 130 g
    - 推荐安装扭矩: 4.018 N·m
    - 最大安装扭矩: 9.8 N·m
    - 环境参数:
    - 防护等级: IP67 和 IP69K
    - 工作温度范围: -40°C 至 85°C
    - 湿度范围: 非凝结湿度,最高65°C下95%RH

    产品特点和优势


    Shockwave TLS.01.1F11 天线具有多种显著的优势:
    1. 宽频带性能:相比传统的鞭状天线,这款天线在698-960 MHz、1575.42 MHz、1710-2700 MHz 的多个频段上表现出色,且效率高达95.20%,并且在所有蜂窝频段上的峰值增益均大于2.3 dBi。
    2. 机械稳健性:适用于室内和室外环境,且具备较高的防护等级,可以有效抵抗灰尘和水,甚至能够承受高压水枪的冲洗。
    3. 高可靠性:符合RoHS标准,确保产品符合环保要求。
    4. 安装简便:独特的凹槽设计允许使用扳手轻松固定,防止松动,从而确保天线稳定。

    应用案例和使用建议


    TLS.01.1F11天线广泛应用于公共安全、高清视频流传输、智能城市、车队管理、农业和工业等领域。对于这些应用场景,以下是一些建议:
    1. 公共安全:确保天线安装在稳固的金属面板上,以避免因风力等原因导致的不稳定。
    2. 高清视频流传输:为了保持稳定的信号传输,可以选择在开阔地带进行安装,减少信号干扰。
    3. 工业:考虑到可能存在的电磁干扰,建议选择安装在远离强电磁源的位置,以保证信号质量。

    兼容性和支持


    TLS.01.1F11天线具有N型(公头)连接器,易于与其他标准设备兼容。制造商提供了详细的安装指导和技术支持,确保客户能够正确安装并使用天线。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    1. 信号强度弱:检查天线是否牢固安装,并确认周围环境没有严重的信号干扰。
    2. 连接不良:重新插拔连接器,确保连接紧固且无损伤。
    3. 防水性能不佳:检查防水O型圈是否有损坏,如有必要更换新的O型圈。

    总结和推荐


    Shockwave TLS.01.1F11 天线是一款性能卓越、耐用可靠的外部永久安装天线,特别适合于需要广泛频段覆盖的应用场景。其宽频带性能、高防护等级和机械稳健性使其成为多种行业的理想选择。鉴于其优秀的性能和广泛的适用范围,强烈推荐使用这款天线。

TLS.01.1F11参数

参数
天线类型 -
中心频率 829MHz,1.575GHz,2.2GHz
支持协议 -
典型天线增益 -2.77dB
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 -
长*宽*高 79.6mm(高度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 袋装

TLS.01.1F11厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

TLS.01.1F11数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS TLS.01.1F11 TLS.01.1F11数据手册

TLS.01.1F11封装设计

查看详情并下载
Symbol
Footprint
3D Model
