首页  >  产品百科  >  WLP.2450.25.4.A.02

WLP.2450.25.4.A.02

产品分类: 天线
厂牌: TAOGLAS
产品描述: 2 50Ω 2.4GHz 85MHz 黏合安装 25mm*25mm*5mm
供应商型号: DV-30220303
供应商: 海外现货
标准整包数: 1

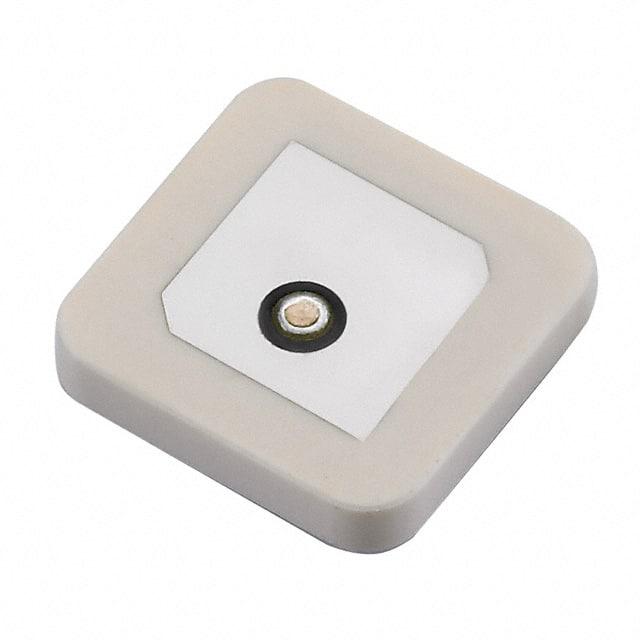

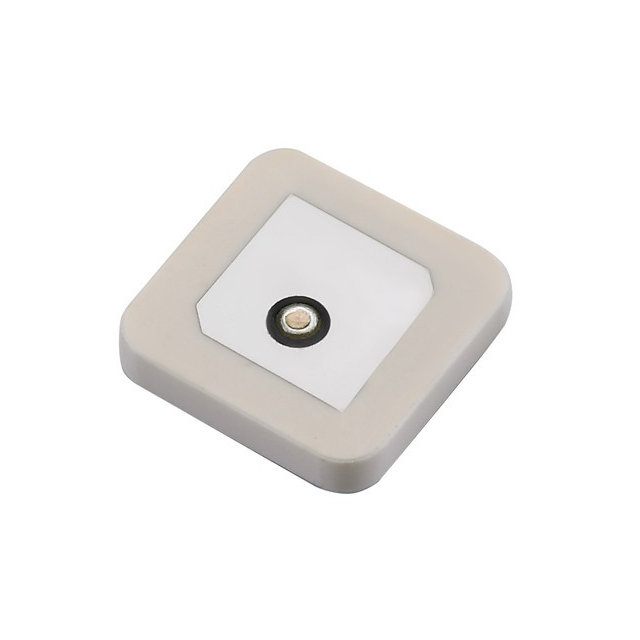

TAOGLAS 天线 WLP.2450.25.4.A.02

WLP.2450.25.4.A.02概述

    2450MHz Patch Antenna 技术手册解析

    产品简介


    2450MHz Patch Antenna(以下简称“Patch Antenna”)是一种基于智能XtremeGain™技术的天线,主要用于ISM(工业科学医疗)、Wi-Fi、蓝牙和Zigbee等频段。这款天线的主要特点是峰值增益高达5dBi,适用于50×50毫米的地平面。它通过针脚和双面粘合剂进行安装,符合TS16949标准和RoHS规范,体积小巧,仅为25×25×4.5mm。

    技术参数


    以下是Patch Antenna的关键技术规格:
    | 参数 | 规格 | 备注 |
    |
    | 中心频率 | 2482MHz | 配合50×50mm地平面使用 |
    | 带宽 | ≥85MHz | 返回损耗≤-10dB |
    | 驻波比 | ≤2.0 | 中心频率下 |
    | 顶部增益 | +5.0dBi | 中心频率典型值 |
    | 10°仰角增益 | -1.0dBi | 中心频率典型值 |
    | 轴比 | ≤3dB | 中心频率最大值 |
    | 极化方式 | 宽线性极化
    | 阻抗 | 50Ω
    | 温度系数 | ±20ppm/°C | -40°C到+105°C范围内 |
    | 工作温度范围 | -40°C到+105°C

    产品特点和优势


    Patch Antenna具有以下独特功能和优势:
    1. 高性能增益:峰值增益可达5dBi,远高于传统芯片天线。
    2. 广泛适用性:适用于多种通信标准,如ISM、Wi-Fi、蓝牙和Zigbee等。
    3. 高稳定性:支持-40°C至+105°C的工作温度范围,确保在极端环境下的稳定表现。
    4. 灵活安装:通过针脚和双面粘合剂进行安装,便于集成到各种设备中。

    应用案例和使用建议


    Patch Antenna适用于多种应用场景,包括智能计量、远程监控等。具体使用时,建议注意以下几点:
    1. 测试和验证:在实际应用前,建议进行详细的性能测试和验证,以确保满足模块制造商的峰值增益要求。
    2. 优化布局:根据模块规格选择合适的布局和集成技术,可以进一步提升天线性能。
    3. 选择适配电缆:选用适当的连接电缆,有助于减小信号损耗。

    兼容性和支持


    Taoglas提供全面的技术支持和售后服务,帮助客户进行天线的选择和集成。如果您有任何问题,可以直接联系Taoglas获取技术支持和专业指导。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. Q: 如何测试天线性能?
    A: 使用专业的测试设备和工具,在50×50mm的地平面上进行测试,以获取准确的数据。

    2. Q: 如何优化天线性能?
    A: 选择合适的模块规格,调整布局和集成技术,选用高质量的连接电缆。

    总结和推荐


    2450MHz Patch Antenna凭借其出色的峰值增益和广泛的适用性,是一款非常适合用于远程监控和智能计量的天线。我们强烈推荐使用这款天线,以获得最佳的通信性能和稳定的运行表现。
    总之,Taoglas的Patch Antenna不仅具备优异的性能指标,而且提供全面的技术支持和售后保障,值得用户信赖。

WLP.2450.25.4.A.02参数

参数
支持协议 -
典型天线增益 -
最大电压驻波比 2
带宽 85MHz
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 2.4GHz
长*宽*高 25mm*25mm*5mm
安装方式 黏合安装
零件状态 在售
包装方式 托盘

WLP.2450.25.4.A.02厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

WLP.2450.25.4.A.02数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS WLP.2450.25.4.A.02 WLP.2450.25.4.A.02数据手册

WLP.2450.25.4.A.02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.2502 ¥ 61.8444
5+ $ 7.1 ¥ 55.9045
10+ $ 6.4278 ¥ 54.8294
25+ $ 6.2892 ¥ 53.6468
100+ $ 6.1506 ¥ 52.4643
库存: 182
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 61.84
