FXR.08.52.0075X.A.DG

产品分类: 天线
厂牌: TAOGLAS

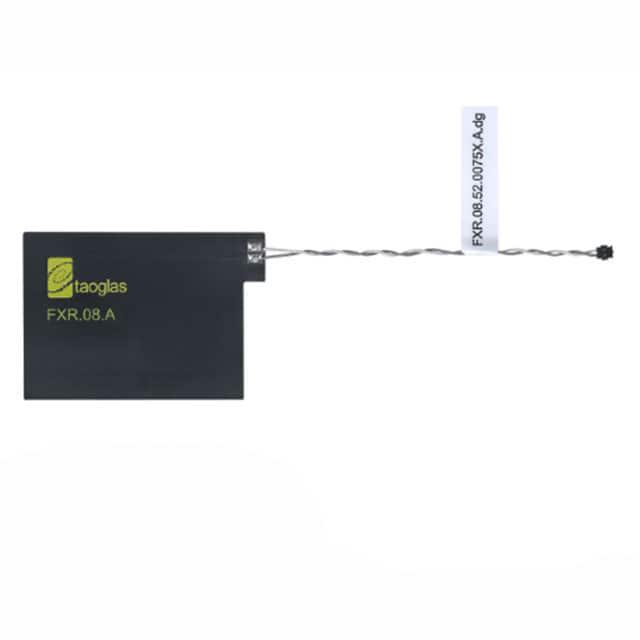

产品描述: Rectangular Flexible Near-Field Communications Ferrite Antenna
供应商型号: N-FXR.08.52.0075X.A.DG
供应商: 云汉优选
标准整包数: 1
TAOGLAS 天线 FXR.08.52.0075X.A.DG

FXR.08.52.0075X.A.DG概述

    电子元器件技术手册:矩形柔性近场通信铁氧体天线

    1. 产品简介


    产品名称:FXR.08.52.0075X.A.dg
    产品类型:矩形柔性近场通信铁氧体天线
    主要功能:13.56 MHz RFID / NFC天线,通过JST ACH(F)连接器连接75毫米双绞线28 AWG电缆
    应用领域:移动设备、电子钱包、医疗保健ID扫描仪、支付读取器、办公ID、访问控制、物联网设备

    2. 技术参数


    - 频率范围:13.56 MHz
    - 电感值(13.56 MHz时):4.5 µH
    - 天线尺寸:53.34 mm x 37.3 mm
    - 厚度:0.30 mm
    - 电缆长度:75 mm
    - 电缆材质:Teflon双绞线28 AWG电缆
    - 连接器类型:JST ACH(F)
    - 重量:3 g
    - 环境温度范围:操作温度:-40°C 至 85°C;存储温度:-40°C 至 85°C
    - 湿度范围:非凝结状态下的65°C 95% RH
    - 磁导层:带有PET层的0.02 mm厚的铁氧体片材
    - 黏合剂:背面粘有3M 467型黏合剂,正面粘有0.03 mm厚的Nitto UTD-30型黏合剂

    3. 产品特点和优势


    1. 高灵活性:天线适用于电池或其他导电表面。
    2. 定制化:可根据特定应用需求进行定制。
    3. 低轮廓设计:超薄设计使得天线可嵌入多种设备中。
    4. RoHS合规:符合欧盟环保法规,减少环境影响。

    4. 应用案例和使用建议


    典型应用场景:
    - 移动设备:智能手机、平板电脑等
    - 电子钱包:NFC功能支付
    - 医疗保健ID扫描仪:如患者身份识别
    - 支付读取器:自动售货机、POS终端等
    - 办公ID:门禁系统
    - 物联网设备:智能家居、智能城市
    使用建议:
    - 匹配网络优化:为了实现最佳的读取距离,可以使用评价板上提供的匹配网络,确保天线无遮挡。
    - 环境因素考虑:测试结果显示,天线在塑料表面的表现优于金属表面。因此,在设计时需要考虑具体的应用环境。
    - 定制化服务:若标准产品无法满足需求,可以联系区域销售办公室,获取量身定制的产品和服务。

    5. 兼容性和支持


    - 兼容性:适用于带有JST ACH(F)连接器的NFC芯片。
    - 支持服务:客户可以通过联系区域销售办公室获得更多的技术支持和定制服务。

    6. 常见问题与解决方案


    - 问:如何测量天线的最大读取距离?
    - 答:使用测试夹具将天线固定并调整位置,直到读取器无法再读取标签为止。
    - 问:天线是否适用于所有类型的标签?
    - 答:天线适用的标准ISO/IEC 14443A和ISO/IEC 15693的标签类型,但需根据实际情况调整匹配网络。
    - 问:如何提高天线的读取距离?
    - 答:优化匹配网络和调整天线周围的环境条件可以显著提高读取距离。

    7. 总结和推荐


    综上所述,FXR.08.52.0075X.A.dg 天线凭借其高度的灵活性、低轮廓设计以及定制化服务,在多个领域展现出强大的应用潜力。特别是在物联网和移动设备领域,它提供了高效且可靠的选择。因此,我们强烈推荐使用这款产品,尤其是在对空间要求严格或需要高度定制化的应用中。

FXR.08.52.0075X.A.DG参数

参数
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 -
零件状态 在售
包装方式 袋装

FXR.08.52.0075X.A.DG厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

FXR.08.52.0075X.A.DG数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS FXR.08.52.0075X.A.DG FXR.08.52.0075X.A.DG数据手册

FXR.08.52.0075X.A.DG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 8.639 ¥ 73.4315
35+ $ 8.24 ¥ 70.04
65+ $ 8.007 ¥ 68.0595
100+ $ 7.701 ¥ 65.4585
库存: 175
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1101.47
