FXR.06.A.DG

产品分类: 天线
厂牌: TAOGLAS
产品描述:
供应商型号: N-FXR.06.A.DG
供应商: 云汉优选
标准整包数: 1
TAOGLAS 天线 FXR.06.A.DG

FXR.06.A.DG概述

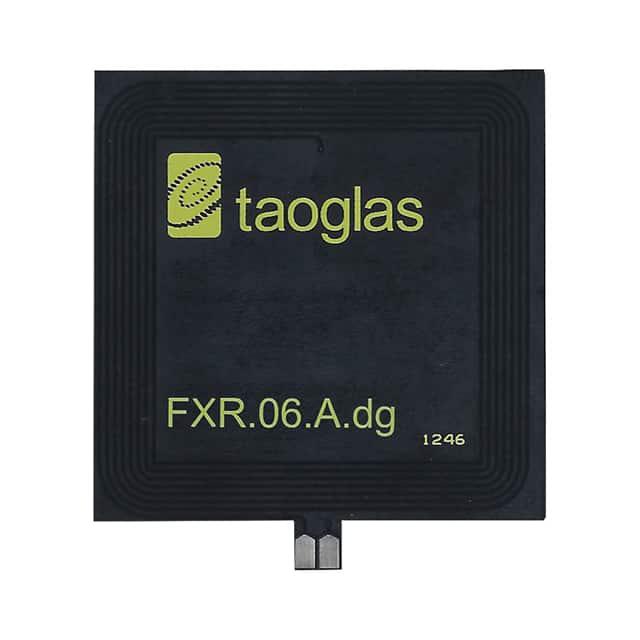

    Square Flexible Near-Field Communications Antenna with Ferrite Layer for Metal Direct Mount

    1. 产品简介


    Taoglas 的 FXR.06.A.dg 是一款矩形嵌入式近场通信(NFC)天线,适用于物联网设备如智能钥匙卡、支付系统及读取器。此设计提供了一种可以粘贴到金属部件甚至直接贴到设备电池上的 NFC 天线,从而简化安装过程。这类 NFC 天线能够应用于传统上不适合其他类型天线的区域,例如粘贴在电池或其他导电表面上。
    这款产品的主要特性如下:
    - 频率为 13.56 MHz RFID/NFC 天线
    - 可以直接放置在金属表面
    - 配备一层铁氧体(Ferrite Flux Director)来引导磁通量远离金属或其它导体,避免信号衰减或完全失联
    - 低剖面嵌入式天线
    - 尺寸:47 mm x 47 mm
    - 厚度:0.30 mm
    - 背面配有撕拉式 Nitto UTD-30 胶粘剂
    - 符合 RoHS 标准

    2. 技术参数


    - 频率:13.56 MHz
    - 感抗 @ 13.56 MHz:5.2 µH
    - 天线尺寸:47 mm x 47 mm
    - 厚度:0.15 mm
    - 粘合剂:3M 467
    - 重量:2 g
    - PET 层:尺寸 47 x 47 mm,厚度 0.02 mm
    - 铁氧体层:尺寸 47 x 47 mm,厚度 0.10 mm
    - 胶粘剂类型:背面 Nitto UTD-30(W),厚度 0.03 mm
    - 工作温度范围:-40°C 至 85°C
    - 储存温度范围:-40°C 至 85°C
    - 湿度:非凝结 65°C,95% RHS

    3. 产品特点和优势


    - 独特功能:通过配备铁氧体层,可以有效地引导磁通量,使其不会被金属或导体吸收,从而保证信号的稳定性。
    - 低剖面设计:具有较小的厚度(0.30 mm),使其适合于各种紧凑的空间应用。
    - 高可靠性:符合 RoHS 标准,确保环保无害。

    4. 应用案例和使用建议


    - 应用场景:移动设备、电子钱包、健康医疗识别扫描仪、支付读取器、办公室身份认证、门禁控制、物联网设备。
    - 使用建议:
    - 在贴附于金属表面之前,请确保表面干净且无尘。
    - 为了获得最佳的通信距离,建议在初步测试时直接将天线连接到评估板上,并保持天线周围无障碍物。

    5. 兼容性和支持


    - 兼容性:与 NFC 评估板兼容,可用于多种评估板和芯片组。
    - 支持:可提供定制化的 NFC 天线服务,满足特定的应用需求。如需更多信息,请联系您所在的地区销售办事处。

    6. 常见问题与解决方案


    - 问题:如何选择合适的匹配电路?
    - 解决方案:初始阶段应使用评估板上的默认匹配电路进行测试,确保信号传输的稳定性和可靠性。之后可根据实际需求调整电路,优化天线性能。

    7. 总结和推荐


    总体而言,Taoglas 的 FXR.06.A.dg 近场通信天线因其独特的铁氧体层设计和对金属表面的良好适应性,在物联网应用中表现出色。它不仅结构紧凑、易于安装,而且具备较高的信号稳定性。因此,强烈推荐在需要高频 NFC 应用的场合中采用这款天线。

FXR.06.A.DG参数

参数
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 -
额定功率 -
天线类型 -
零件状态 在售
包装方式 袋装

FXR.06.A.DG厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

FXR.06.A.DG数据手册

厂牌 PDF简要描述 下载
TAOGLAS 天线 TAOGLAS FXR.06.A.DG FXR.06.A.DG数据手册

FXR.06.A.DG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 7.3034 ¥ 62.0789
40+ $ 6.9628 ¥ 59.1838
75+ $ 6.7728 ¥ 57.5688
库存: 76
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 931.18
