首页  >  产品百科  >  EMF316B7224KLHT

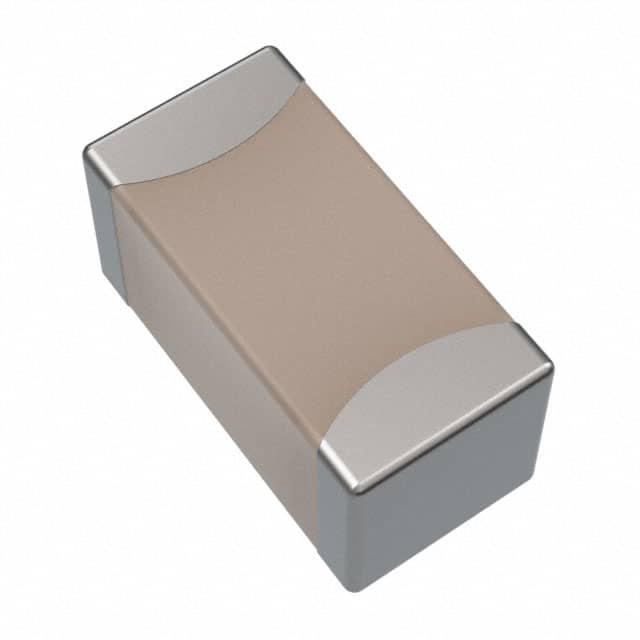

EMF316B7224KLHT

产品分类: 陶瓷电容
厂牌: TAIYO YUDEN
产品描述: 220nF ±10% X7R 16V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: 3358716
供应商: 海外现货
标准整包数: 1
TAIYO YUDEN 陶瓷电容 EMF316B7224KLHT

EMF316B7224KLHT概述

    EMF316B7224KLHT 多层陶瓷电容器技术手册

    产品简介


    EMF316B7224KLHT 是一款多层陶瓷电容器(MLCC),专为广泛的应用领域设计。其主要功能是提供稳定的电容值,并具有良好的电气特性和耐久性。该产品适用于消费电子产品、办公设备、信息通信设备等多种场合,为电路设计提供了可靠的选择。

    技术参数


    | 参数项 | 具体数值 |

    | 电容值 | 0.22 μF ± 10% |
    | 额定电压 | 16 V |
    | 温度特性 | X7R |
    | 工作温度范围 | -55°C 到 +125°C |
    | 容量偏差 | ±10% |
    | 损耗角正切(tanδ)最大值 | 3.5% |
    | 高温负载 | 200% 额定电压 |
    | 绝缘电阻最小值 | 100 MΩ·μF |
    | 表面贴装包装数量 | 2000 个(带状包装) |
    | RoHS 合规性 | 符合 |
    | REACH 合规性 | 符合 |
    | 无卤素 | 是 |
    | 外形尺寸 | 长:3.2 ± 0.15 mm,宽:1.6 ± 0.15 mm,高:1.6 ± 0.20 mm |

    产品特点和优势


    EMF316B7224KLHT 多层陶瓷电容器具备以下特点和优势:
    - 高可靠性:经过 AEC-Q200 认证,确保产品在严苛环境下依然保持稳定。
    - 高性能:具备良好的温度稳定性,适用于广泛的温度范围。
    - 高效能:低损耗角正切(tanδ)保证了电容器的高效率。
    - 高安全性:符合 RoHS、REACH 和无卤素标准,对环境友好。

    应用案例和使用建议


    应用案例:
    EMF316B7224KLHT 多层陶瓷电容器广泛应用于消费电子、通信设备、工业控制等领域。例如,在便携式设备如智能手机和平板电脑中,该电容器可以用于电源滤波和去耦,以提高系统的整体性能。
    使用建议:
    1. 在组装时,确保焊接温度不超过 260°C,避免损坏电容器。
    2. 设计电路时,考虑到电容器的工作环境温度,选择合适的电容器值以适应不同的温度条件。
    3. 在高频应用中,注意频率响应曲线,合理选择电容器以减少容量变化。

    兼容性和支持


    EMF316B7224KLHT 电容器具有良好的兼容性,可与多种电子设备和组件配合使用。TAIYO YUDEN 提供全面的技术支持和售后服务,包括产品选型、安装指导和故障排除等。

    常见问题与解决方案


    1. 问题:电容器在高温下工作时性能下降。
    - 解决方案:确保电容器的额定电压高于实际应用电压,并在设计时考虑电容器的温度特性。

    2. 问题:电容器的电容值不稳定。
    - 解决方案:检查电容器的工作环境,确保温度在 -55°C 到 +125°C 范围内。此外,检查电容器的安装是否正确,以避免物理损坏。
    3. 问题:电容器无法通过 RoHS 和 REACH 认证。
    - 解决方案:确认所购电容器符合最新标准,购买 TAIYO YUDEN 的官方渠道产品,以确保合规性。

    总结和推荐


    EMF316B7224KLHT 多层陶瓷电容器是一款高性能、高可靠性的电容器产品。其广泛的工作温度范围、良好的电气特性和环保特性使其成为众多应用领域的理想选择。强烈推荐在设计和制造电子设备时采用该电容器,以提升系统整体性能和可靠性。

EMF316B7224KLHT参数

参数
电容值 220nF
容差 ±10%
温度系数 X7R
额定电压 16V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EMF316B7224KLHT厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

EMF316B7224KLHT数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 陶瓷电容 TAIYO YUDEN EMF316B7224KLHT EMF316B7224KLHT数据手册
