UMF107B7473KAHT

产品分类: 陶瓷电容
厂牌: TAIYO YUDEN
产品描述: 47nF ±10% X7R 50V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 963-UMF107B7473KAHT
供应商: Mouser
标准整包数: 1
TAIYO YUDEN 陶瓷电容 UMF107B7473KAHT

UMF107B7473KAHT概述

    # 电子元器件产品技术手册

    产品简介

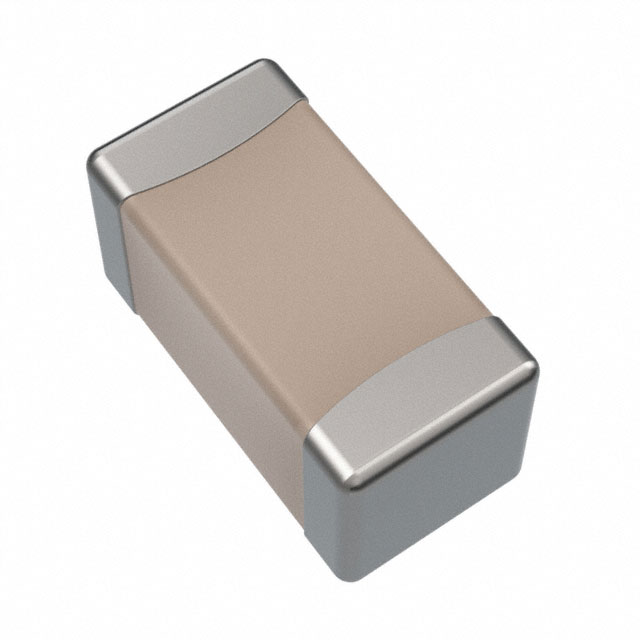

    本次介绍的是TAIYO YUDEN公司生产的多层陶瓷电容器(Multilayer Ceramic Capacitors)。该产品型号为UMF107B7473KAHT,具有0.047uF±10%的电容值,额定电压为50V,采用X7R材料,尺寸符合EIA/JIS标准的0603/1608。这种电容器广泛应用于各种电子设备,如音频/视频设备、办公自动化设备、家用电器以及信息通信设备(包括移动电话和个人计算机)等。

    技术参数


    以下是该多层陶瓷电容器的主要技术规格和性能参数:
    - 电容值:0.047uF ± 10%
    - 额定电压:50V
    - 温度特性:X7R
    - 工作温度范围:-55℃至+125℃
    - 最大损耗角正切(tanδ):3.5%
    - 绝缘电阻(最小值):100 MΩ·μF
    - 高温度负载:200%(额定电压)
    - 外部尺寸(长×宽×厚):
    - 长度L:1.6 ± 0.10 mm
    - 宽度W:0.8 ± 0.10 mm
    - 厚度T:0.8 ± 0.10 mm
    - 引脚间距e:0.35 ± 0.25 mm
    - RoHS合规性:是
    - REACH合规性:是
    - 无卤素:是
    - 包装数量:纸带包装,每卷4000个

    产品特点和优势


    特点
    1. 精确度高:电容值的精度控制在±10%,保证了稳定可靠的性能。
    2. 耐温性能强:工作温度范围从-55℃到+125℃,适用于广泛的环境条件。
    3. 高可靠性:符合AEC-Q200标准,确保长期可靠使用。
    4. 环保设计:RoHS、REACH合规及无卤素设计,满足环保要求。
    5. 封装坚固:尺寸和引脚间距经过精密设计,便于自动化生产和安装。
    优势
    1. 兼容性好:可广泛应用于多种电子设备,满足多样化的应用需求。
    2. 性价比高:在保证高品质的同时,成本可控,适合大规模生产使用。
    3. 高性能:优异的频率响应特性,适用于高频电路的设计。
    4. 耐用性强:即使在极端温度条件下也能保持稳定的性能表现。

    应用案例和使用建议


    应用案例
    UMF107B7473KAHT电容器已在各种消费电子和工业设备中得到广泛应用。例如,在移动电话、个人计算机、家用电器等设备的电源管理和信号处理中,该电容器能够提供稳定的电容值,确保设备的正常运行。
    使用建议
    1. 匹配电路板设计:选择合适的电路板设计,确保电容器能够与电路板上的其他元件有效配合,提高整体性能。
    2. 注意散热管理:在高温环境下使用时,应特别注意散热管理,避免因过热导致电容器损坏。
    3. 遵循制造商指导:严格按照制造商的技术手册进行安装和操作,确保电容器发挥最佳性能。
    4. 测试验证:在最终确定产品选择前,建议对样品进行充分的测试和验证,以确保其满足实际使用条件下的性能要求。

    兼容性和支持


    兼容性
    该多层陶瓷电容器UMF107B7473KAHT与其他标准EIA/JIS封装的电子元器件具有良好的兼容性,可直接替换市场上相同规格的产品。此外,它还与其他多种类型的电路板和系统兼容,适用于各种不同类型的设备。
    支持和维护
    - 厂商支持:由TAIYO YUDEN官方销售渠道提供的产品均享受标准的售后支持和服务。
    - 保修政策:产品享有出厂后的质量保证,对于任何因产品故障或缺陷导致的损害,制造商不承担责任,除非有书面协议规定。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:电容器失效
    - 原因:可能由于过压或过热导致内部损坏。
    - 解决方案:确保电容器在额定电压范围内使用,并保持适当的散热管理。
    2. 问题:焊接不良
    - 原因:可能由于焊点不均匀或温度过高导致。
    - 解决方案:使用适当的焊接工艺,确保焊点均匀且不过热。
    3. 问题:噪音干扰
    - 原因:可能是由于电容器与相邻组件间的电磁干扰。
    - 解决方案:优化电路布局,增加屏蔽措施或滤波器,减少干扰。

    总结和推荐


    综合评估
    UMF107B7473KAHT多层陶瓷电容器是一款高品质的产品,具备高精度、宽工作温度范围、高可靠性和优良的环境适应能力。在设计和应用过程中,其稳定的表现和出色的性能使其成为许多电子设备的理想选择。
    推荐
    鉴于上述评估结果,强烈推荐此款电容器用于各种消费电子和工业设备的设计中。如果您需要一种在可靠性、耐用性和成本效益方面都能达到高标准的电容器,UMF107B7473KAHT将是您的理想选择。

UMF107B7473KAHT参数

参数
电容值 47nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UMF107B7473KAHT厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

UMF107B7473KAHT数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 陶瓷电容 TAIYO YUDEN UMF107B7473KAHT UMF107B7473KAHT数据手册
