BRL2012T1R0M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 7.96MHz 300MHz 850mA 850mA 1μH 175.5mΩ ±20% 0805 贴片安装 2mm*1.25mm*1mm
供应商型号: BRL2012T1R0M
供应商: 国内现货
标准整包数: 3000

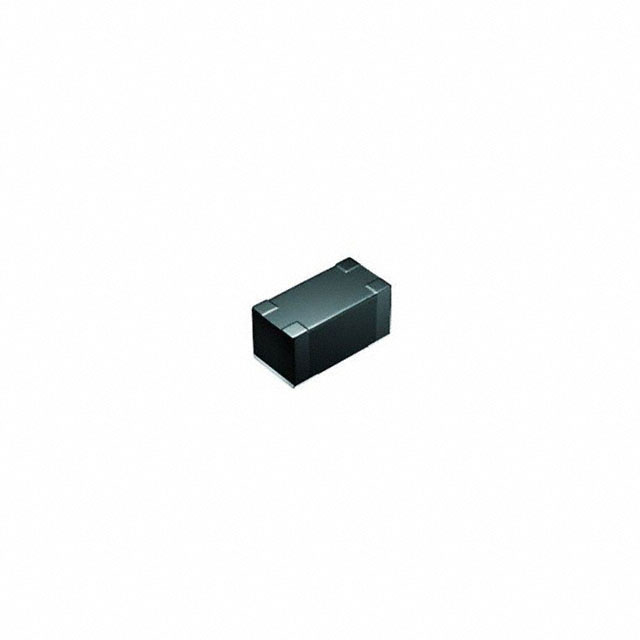

TAIYO YUDEN 贴片电感 BRL2012T1R0M

BRL2012T1R0M概述

    电子元器件产品技术手册:BRL2012T1R0M

    产品简介


    BRL2012T1R0M 是一款由 TAIYO YUDEN 生产的电感器,适用于广泛的应用领域。作为一款高性能的线圈电感器,它具备低损耗和高可靠性等特点,适合用于 AV 设备、OA 设备、家用电器、办公设备及信息通信设备(如移动电话和计算机)等。

    技术参数


    - 型号:BRL2012T1R0M
    - 标称电感值:1.0 μH ± 20%
    - 额定电流(最大):0.85 A
    - 饱和电流(最大):0.85 A (ΔL=30%)
    - 温升电流(最大):0.85 A (ΔT=40°C)
    - 直流电阻(最大):0.1755 Ω
    - 直流电阻(典型):0.135 Ω
    - 测量频率:7.96 MHz
    - 自谐振频率(最小):300 MHz
    - 工作温度范围:-40°C 到 +105°C(包含自生热)
    - 卤素含量:无卤
    - RoHS 合规性:符合(10 种物质)
    - REACH 合规性:符合(223 种物质)
    - 外部尺寸:
    - 长度:2.0 ± 0.2 mm
    - 宽度:1.25 ± 0.2 mm
    - 最大高度:1.0 mm
    - 封装精度:± 0.2 mm

    产品特点和优势


    - 高可靠性:在多种条件下均能稳定工作,满足长期可靠性的需求。
    - 环境友好:无卤素设计,符合 RoHS 和 REACH 标准,确保安全环保。
    - 低直流电阻:提高效率,降低能耗。
    - 宽工作温度范围:适用于各种恶劣环境,适用于工业和汽车应用。

    应用案例和使用建议


    - 应用案例:在典型的电源转换电路中,BRL2012T1R0M 可以有效降低直流电阻,提高整体电路的效率。
    - 使用建议:对于需要高精度电感值的应用,应在使用前验证电感的实际值;在高温环境下使用时,注意散热措施,确保性能稳定。

    兼容性和支持


    - 兼容性:BRL2012T1R0M 与其他标准的 EIA/JIS 0805/2012 封装兼容,可应用于各种不同的 PCB 设计中。
    - 技术支持:TAIYO YUDEN 提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    - 问题:电感器在使用中出现性能下降。
    - 解决办法:检查电路设计是否合理,特别是考虑是否有足够的散热措施。
    - 问题:电感器在高温环境下表现不佳。
    - 解决办法:确保电路中有良好的散热机制,或者选择具有更高耐热等级的产品。

    总结和推荐


    BRL2012T1R0M 以其高可靠性、低直流电阻和环境友好性,在广泛应用领域中表现出色。经过验证,它在电源转换和信号处理等应用场景中都具有良好的性能。总体来说,这款电感器是值得推荐的优质产品,适用于需要高性能电感器的各种电子设备。

BRL2012T1R0M参数

参数
测试频率 7.96MHz
电感值 1μH
饱和电流(LSAT) 850mA
自谐振频率(SRF) 300MHz
容差 ±20%
直流电阻(DCR) 175.5mΩ
额定电流 850mA
Q值 -
长*宽*高 2mm*1.25mm*1mm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BRL2012T1R0M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

BRL2012T1R0M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN BRL2012T1R0M BRL2012T1R0M数据手册

BRL2012T1R0M封装设计

查看详情并下载
Symbol
Footprint
3D Model
